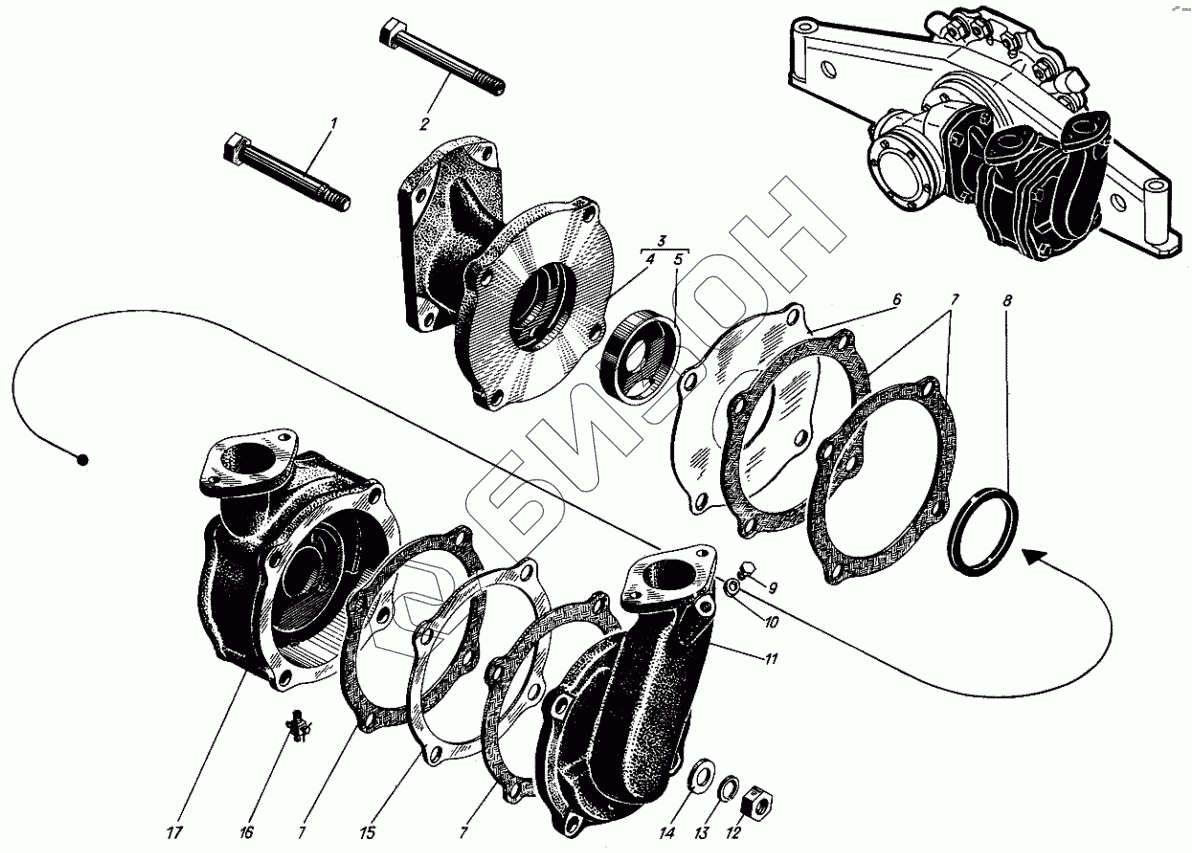

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Корпус насоса забортной воды
сб.584-02-82
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.584-02-82 | сб.584-02-82 | Корпус насоса забортной воды в сборе |
Загрузка ...
|
|
| 1 | 584-24-80 | Болт призонный |
Загрузка ...
|
|
| 2 | 584-12-80 | Болт стяжной М10х110 |
Загрузка ...
|
|
| 3 | сб.584-10-82 | Фланец насоса забортной воды в сборе |
Загрузка ...
|
|
| 4 | 584-51-82 | Фланец насоса забортной воды |
Загрузка ...
|
|
| 5 | 584-104-80 | Стакан |
Загрузка ...
|
|
| 6 | 584-26-82-01 | Прокладка регулировочная толщиной 1,0мм |
Загрузка ...
|
|
| 7 | 584-22-82-01 | Прокладка уплотнительная толщиной 0,12мм |
Загрузка ...
|
|
| 7 | 584-22-82 | Прокладка уплотнительная толщиной 0,17мм |
Загрузка ...
|
|
| 8 | 20-34-222-3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 584-58 | Заглушка |
Загрузка ...
|
|
| 10 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 11 | 584-57-82 | Крышка насоса забортной воды |
Загрузка ...
|
|
| 12 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 13 | 353-26 | Шайба пружинная 10Т |
Загрузка ...
|
|
| 14 | 353-07-1 | Шайба чистая 10 |
Загрузка ...
|
|
| 15 | 584-22-82-02 | Прокладка |
Загрузка ...
|
|
| 16 | У36-07-41 | Краник сливной |
Загрузка ...
|
|
| 17 | 584-50-82 | Корпус насоса забортной воды |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
