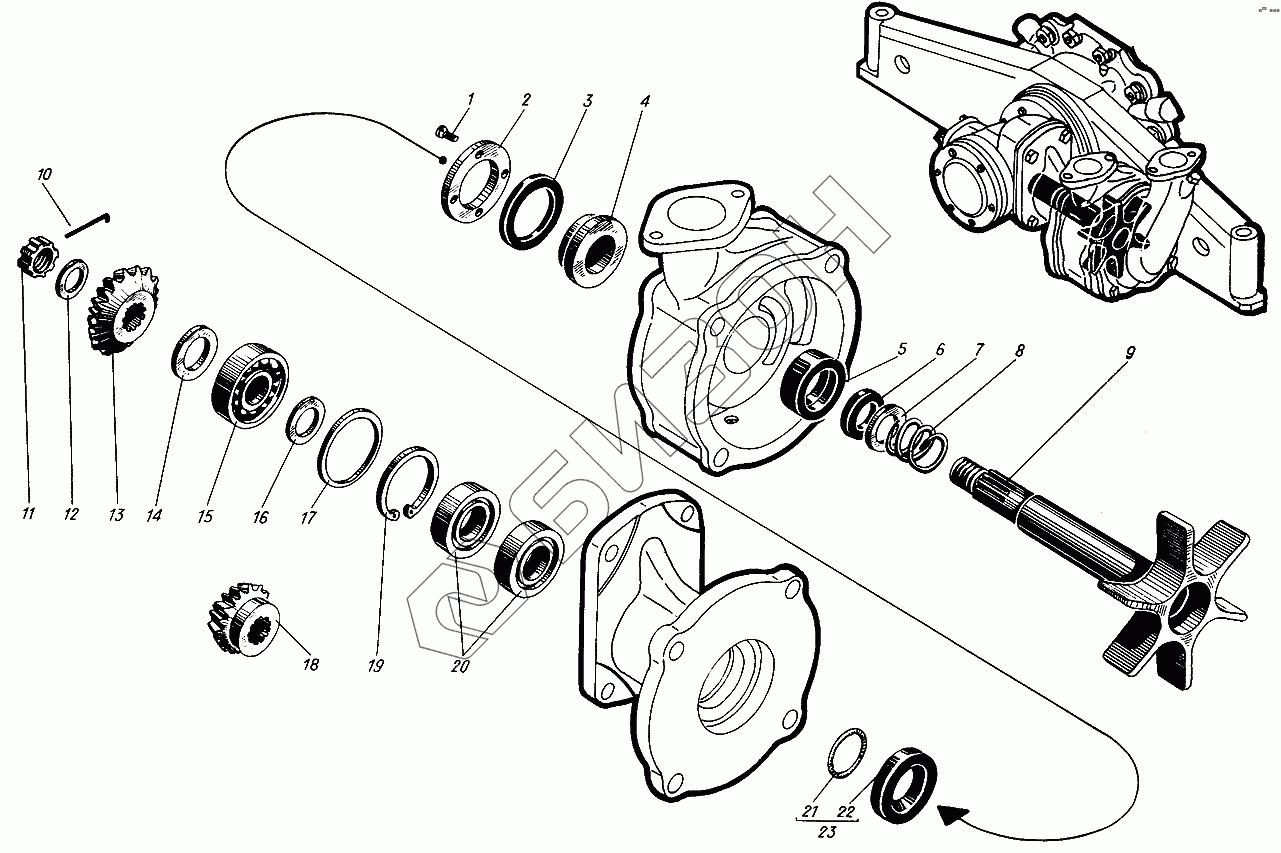

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Валик насоса забортной воды
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 584-78-80 | Винт М4х12 |
Загрузка ...
|
|
| 2 | 584-29-80 | Фланец |
Загрузка ...
|
|
| 3 | 584-28-80 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | сб.584-11-82 | Диск |
Загрузка ...
|
|
| 5 | 584-90-82 | Манжета |
Загрузка ...
|
|
| 6 | 584-18-80 | Кольцо |
Загрузка ...
|
|
| 7 | 584-14-80 | Шайба |
Загрузка ...
|
|
| 8 | 584-66-80 | Пружина |
Загрузка ...
|
|
| 9 | 584-07-30 | Валик с крыльчаткой |
Загрузка ...
|
|
| 10 | 584-73 | Проволока стопорная |
Загрузка ...
|
|
| 11 | 584-71-80 | Гайка |
Загрузка ...
|
|
| 12 | 584-74-1 | Шайба |
Загрузка ...
|
|
| 13 | 584-16-81 | Шестерня коническая малая |
Загрузка ...
|
|
| 14 | 308-72-1 | Кольцо установочное |
Загрузка ...
|
|
| 15 | 584-68-2 | Шарикоподшипник №46305Л |
Загрузка ...
|
|
| 16 | 584-108-80 | Кольцо установочное |
Загрузка ...
|
|
| 17 | 584-110-82 | Шайба |
Загрузка ...
|
|
| 18 | 584-16-86 | Шестерня коническая малая |
Загрузка ...
|
|
| 19 | 584-17-82 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | 584-19-82 | Шарикоподшипник №106 |
Загрузка ...
|
|
| 21 | 20-39-88-1 | Пружина манжеты |
Загрузка ...
|
|
| 22 | сб.20-39-86-1 | Манжета |
Загрузка ...
|
|
| 23 | сб.20-39-85-1 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
