Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Шатун и поршень

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
3
4
4
5
6
7
8
8
9
9
10
11
12

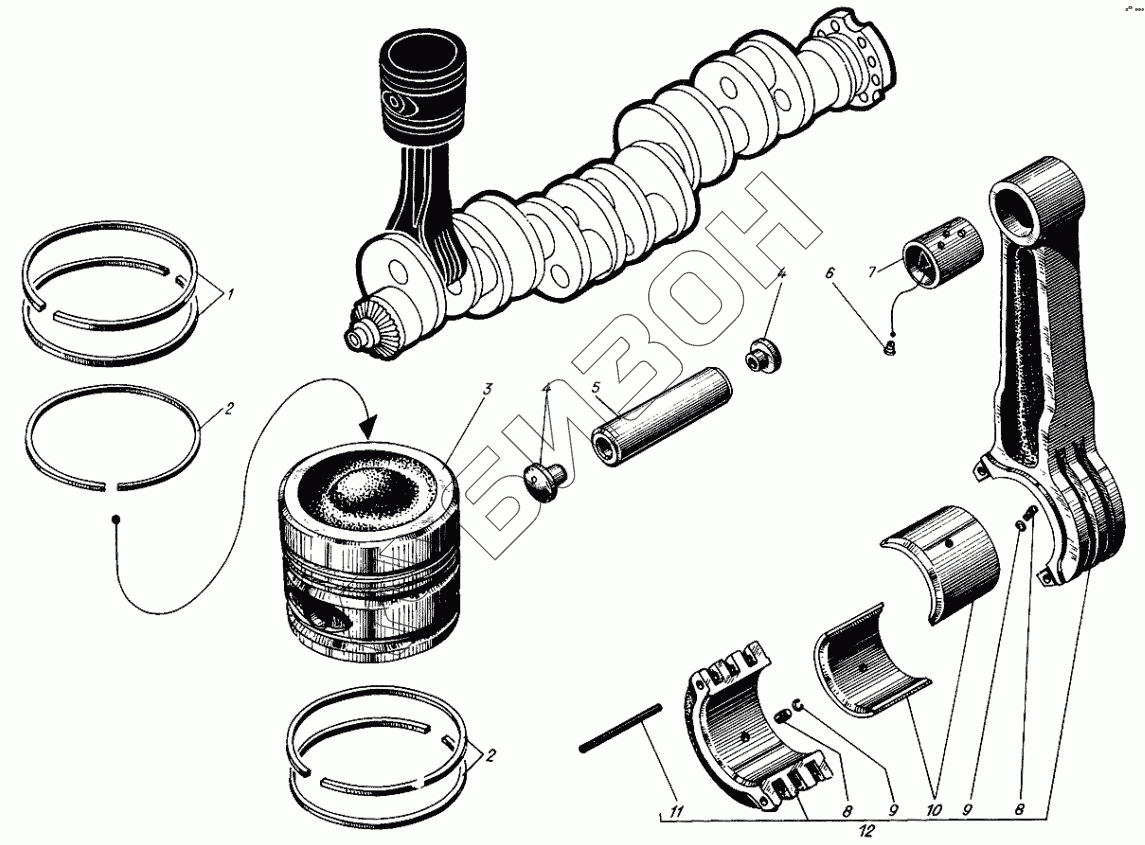

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 3304-06-4 Кольцо поршневое уплотнительное
Загрузка ...
2 304-08-3 Кольцо поршневое маслосбрасывающее
Загрузка ...
2 504-08-4 Кольцо поршневое маслосбрасывающее
Загрузка ...
3 504-05-13 Поршень
Загрузка ...
4 304-11-4 Заглушка поршневого пальца
Загрузка ...
5 304-10-2 Палец поршневой
Загрузка ...
6 304-28-1 Втулка стопорная
Загрузка ...
7 304-13-3 Втулка верхней головки шатуна
Загрузка ...
8 304-24-2 Штифт
Загрузка ...
9 304-34 Кольцо стопорное
Загрузка ...
10 3304-25/26 Вкладыши шатуна верхний и нижний
Загрузка ...
11 304-30 Штифт конический
Загрузка ...
12 сб.504Т-01-01-5А Шатун
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
