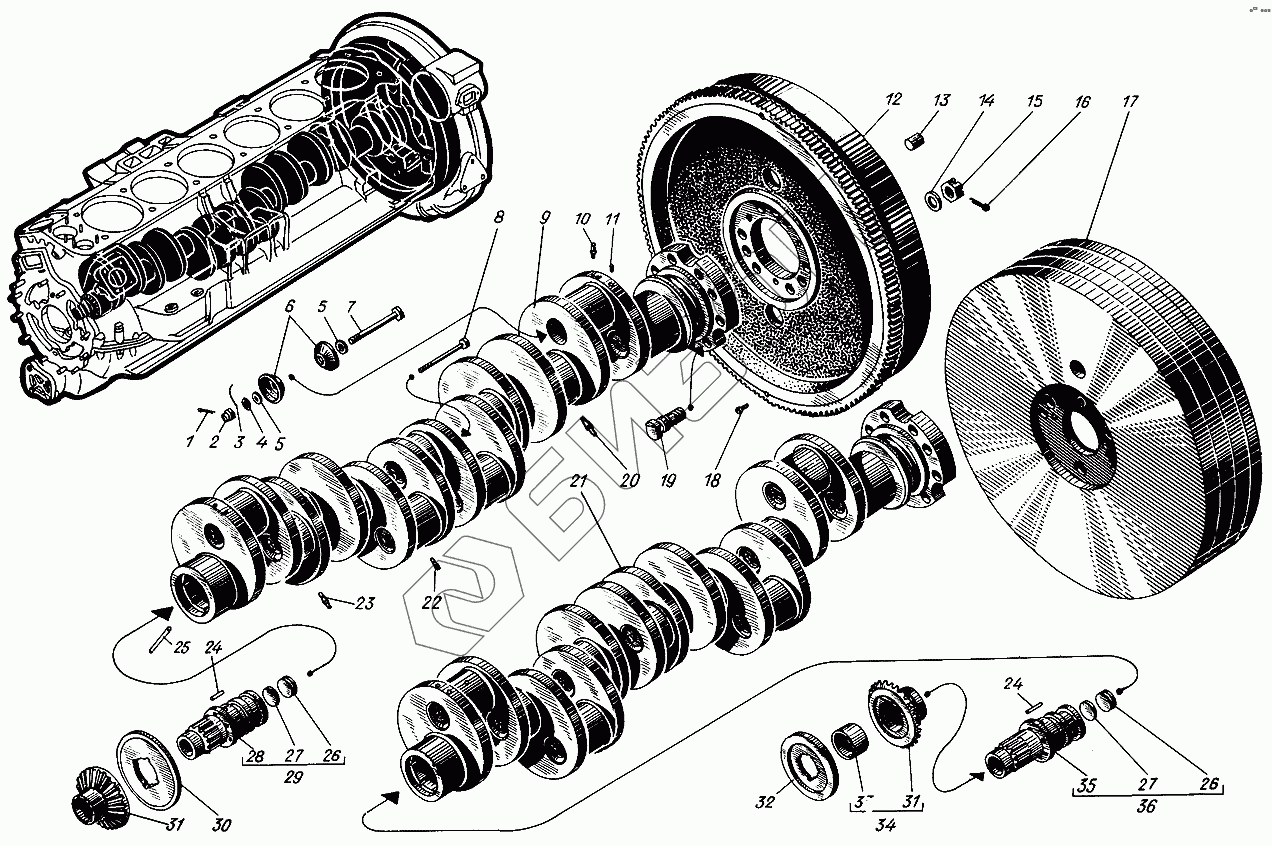

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Вал коленчатый
1
2
3
4
5
5
6
7
8
9
9
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 354-12 | Шплинт разводной 2х20 |
Загрузка ...
|
|
| 2 | 305-45-1 | Гайка |
Загрузка ...
|
|
| 3 | 305-44-1 | Подмотка |
Загрузка ...
|
|
| 4 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 5 | 305-13 | Прокладка |
Загрузка ...
|
|
| 6 | 305-08 | Заглушка коренной и шатунной шеек |
Загрузка ...
|
|
| 7 | 305-10А | Болт заглушек шатунной шейки |
Загрузка ...
|
|
| 8 | 305-11А | Болт заглушек коренной шейки |
Загрузка ...
|
|
| 9 | сб.505-01-6/02 | Вал коленчатый с маховиком |
Загрузка ...
|
|
| 9 | сб.505-01-60/65-60 | Вал коленчатый с маховиком |
Загрузка ...
|
|
| 9 | сб.505-01-6-01/02-5 | Вал коленчатый с маховиком |
Загрузка ...
|
|
| 10 | 305-16-1А | Трубка шатунной шейки |
Загрузка ...
|
|
| 11 | 305-14-2 | Заглушка сверления щек |
Загрузка ...
|
|
| 12 | сб.502-02 | Маховик |
Загрузка ...
|
|
| 12 | сб.502Л-02 | Маховик |
Загрузка ...
|
|
| 12 | сб.502-02-5 | Маховик |
Загрузка ...
|
|
| 13 | 552-05 | Штифт цилиндрический 20х45 |
Загрузка ...
|
|
| 14 | 402-45 | Шайба |
Загрузка ...
|
|
| 15 | 505-74-1 | Гайка болта маховика |
Загрузка ...
|
|
| 16 | 354-15 | Шплинт разводной 3,2х25 |
Загрузка ...
|
|
| 17 | сб.505-65-60 | Маховик |
Загрузка ...
|
|
| 18 | 556-204 | Винт М8х20 |
Загрузка ...
|
|
| 19 | 505-68-3 | Болт маховика |
Загрузка ...
|
|
| 20 | 305-24-8 | Трубка коренной шейки |
Загрузка ...
|
|
| 21 | сб.505Л-01-4/Л-02 | Вал коленчатый с маховиком |
Загрузка ...
|
|
| 22 | 305-16-5 | Трубка-жиклер шатунной шейки |
Загрузка ...
|
|
| 23 | 305-24-7 | Трубка-жиклер коренной шейки |
Загрузка ...
|
|
| 24 | 352-47 | Штифт цилиндрический 5х24 |
Загрузка ...
|
|
| 25 | 305-59 | Трубка первой коренной шейки |
Загрузка ...
|
|
| 26 | 305-52 | Заглушка |
Загрузка ...
|
|
| 27 | 305-53 | Прокладка |
Загрузка ...
|
|
| 28 | 305-07-5 | Хвостовик коленчатого вала |
Загрузка ...
|
|
| 29 | сб.305-04-1 | Хвостовик коленчатого вала |
Загрузка ...
|
|
| 30 | 305-18-2 | Кольцо упорное |
Загрузка ...
|
|
| 31 | 305-17А | Шестерня коленчатого вала |
Загрузка ...
|
|
| 32 | 1205Л-18 | Кольцо упорное |
Загрузка ...
|
|
| 33 | 1205Л-12А | Втулка |
Загрузка ...
|
|
| 34 | сб.1205Л-15-1 | Шестерня коленчатого вала |
Загрузка ...
|
|
| 35 | 1205Л-07 | Хвостовик коленчатого вала |
Загрузка ...
|
|
| 36 | сб.1205Л-04 | Хвостовик коленчатого вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
