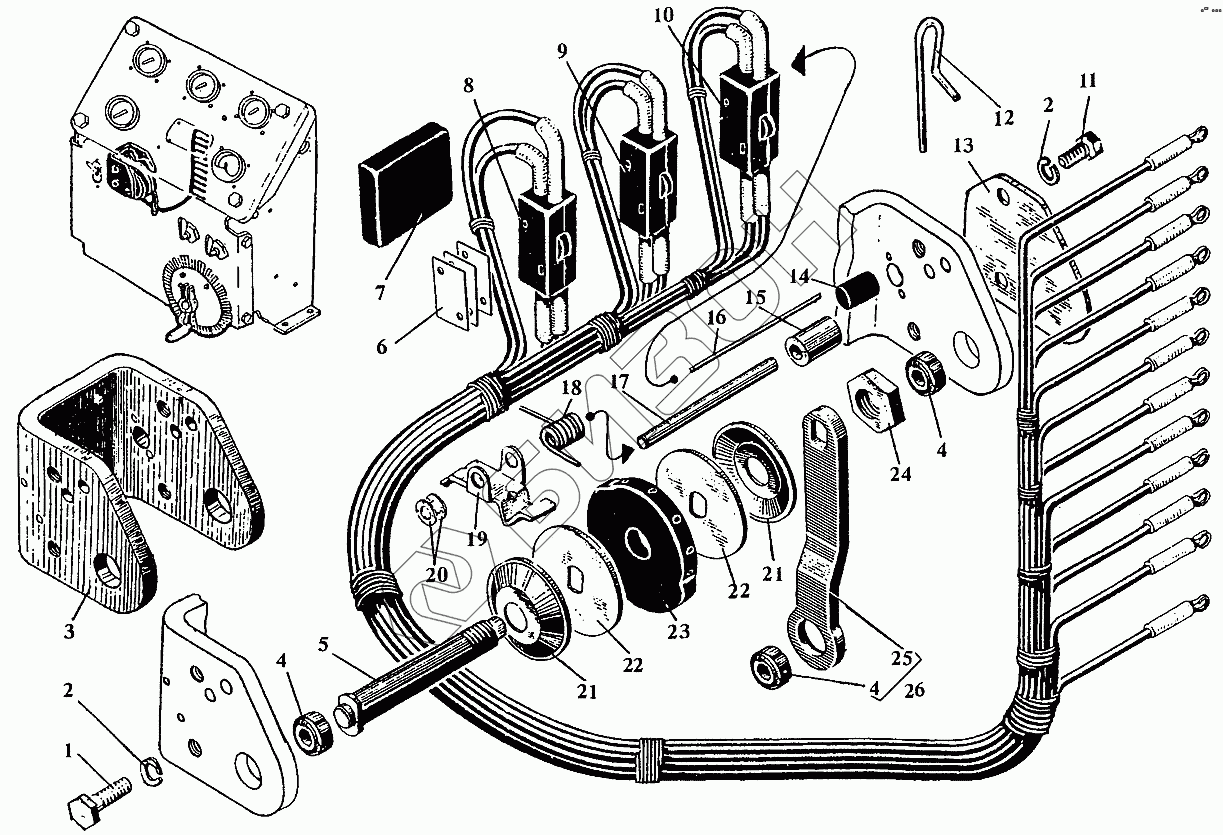

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Блок микровыключателей
сб.537-04-32-4
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| [Микровыключатель Д-703] | [Микровыключатель Д-703] | Микровыключатель Д-703 |
Загрузка ...
|
|
| сб.537-04-32-4 | сб.537-04-32-4 | Блок микровыключателей в сборе |
Загрузка ...
|
|
| 1 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 2 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 3 | 537-171-32-4 | Корпус |
Загрузка ...
|
|
| 4 | [Подшипник шарнирный Ш6] | Подшипник шарнирный Ш6 |
Загрузка ...
|
|
| 5 | 537-172-32-4 | Валик |
Загрузка ...
|
|
| 6 | 537-178-32-4 | Пластина |
Загрузка ...
|
|
| 7 | 537-176-32-4 | Прокладка |
Загрузка ...
|
|
| 8 | сб.537-12-32-2 | Микровыключатель в сборе |
Загрузка ...
|
|
| 9 | сб.537-12-32-2-01 | Микровыключатель в сборе |
Загрузка ...
|
|
| 10 | сб.537-12-32-2-02 | Микровыключатель в сборе |
Загрузка ...
|
|
| 11 | 356-134 | Болт М6х12 |
Загрузка ...
|
|
| 12 | 537-95-30-1 | Вороток |
Загрузка ...
|
|
| 13 | 537-177-32-4 | Пластина |
Загрузка ...
|
|
| 14 | 537-175-32-4 | Буфер |
Загрузка ...
|
|
| 15 | 537-88-30 | Втулка |
Загрузка ...
|
|
| 16 | 537-173-32-4 | спица |
Загрузка ...
|
|
| 17 | 537-174-32-4 | Ось |
Загрузка ...
|
|
| 18 | 537-91-30 | Пружина |
Загрузка ...
|
|
| 19 | 537-89-30 | Скоба |
Загрузка ...
|
|
| 20 | 353-03-2 | Шайба чистая 5 |
Загрузка ...
|
|
| 21 | 537-85-30 | Пружина тарельчатая |
Загрузка ...
|
|
| 22 | 537-86-30 | Шайба |
Загрузка ...
|
|
| 23 | 537-41-30-1 | Кулачок |
Загрузка ...
|
|
| 24 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 25 | 537-94-30 | Рычаг |
Загрузка ...
|
|
| 26 | сб.537-22-30 | Рычаг в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
