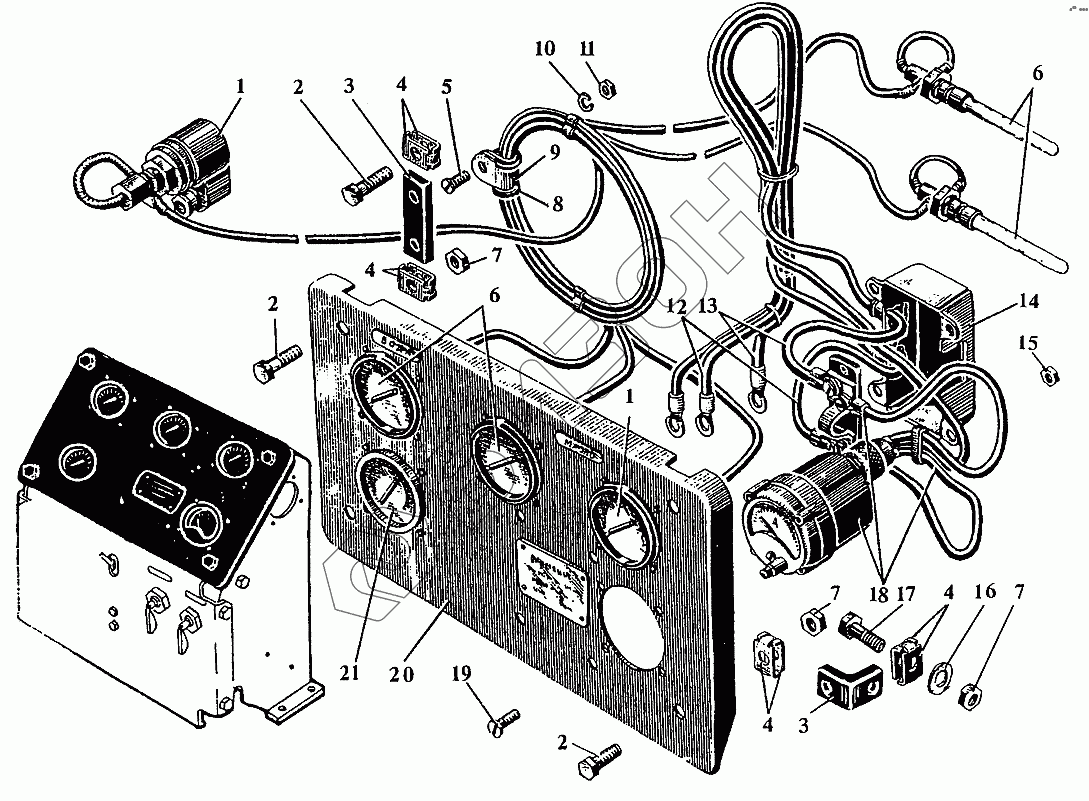

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Панель приборов
сб.537-03-39-1
1
1
2
2
2
3
3
4
4
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.537-03-39-1 | сб.537-03-39-1 | Панель приборов в сборе |
Загрузка ...
|
|
| 1 | [Манометр показывающий ДМ-60С] | Манометр показывающий ДМ-60С |
Загрузка ...
|
|
| 2 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 3 | 537-54 | Амортизатор |
Загрузка ...
|
|
| 4 | 537-205-1 | Скоба |
Загрузка ...
|
|
| 5 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 6 | [Термометр ТКП-60/3М] | Термометр ТКП-60/3М |
Загрузка ...
|
|
| 7 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 8 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 9 | У05-14-40 | Хомут |
Загрузка ...
|
|
| 10 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 11 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 12 | сб.537-16-34-1 | Провод |
Загрузка ...
|
|
| 13 | сб.537-17-34-1 | Провод |
Загрузка ...
|
|
| 14 | сб.537-05-11 | Крышка защиты шунта |
Загрузка ...
|
|
| 15 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 16 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 17 | 356-73 | Болт М8х30 |
Загрузка ...
|
|
| 18 | [Вольтамперметр с шатуном ВА-240] | Вольтамперметр с шатуном ВА-240 |
Загрузка ...
|
|
| 18 | [Вольтамперметр с шатуном ВА-340] | Вольтамперметр с шатуном ВА-340 |
Загрузка ...
|
|
| 19 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 20 | 537-66-34-2 | Панель приборов |
Загрузка ...
|
|
| 21 | [Показывающий прибор тахометра ТМ и ЗМ] | Показывающий прибор тахометра ТМ и ЗМ |
Загрузка ...
|
|
| 21 | сб.537-57-32 | Показывающий прибор тахометра ТМ и 3М с проводом |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
