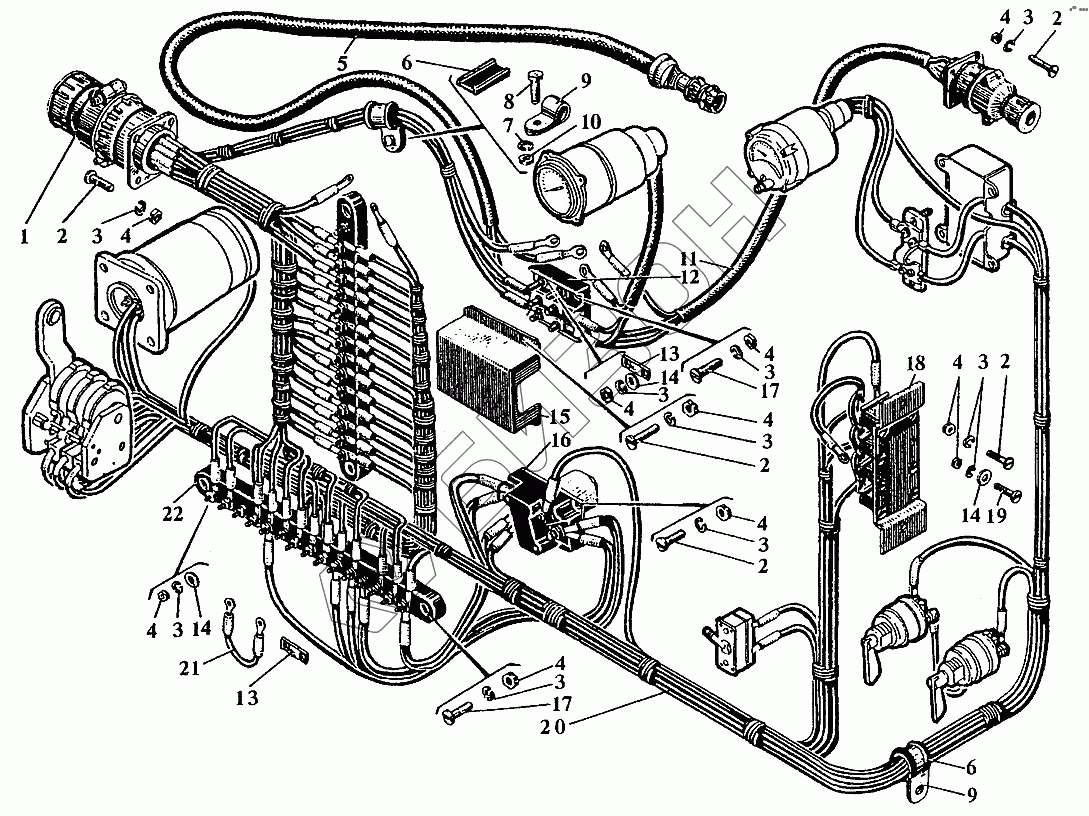

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Детали электрической схемы щитка
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
11
12
12
13
13
14
14
14
15
16
17
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| У05-14-40 | У05-14-40 | Хомут |
Загрузка ...
|
|
| [Розетка СШРГ 48 П26 ЭГ3Н] | [Розетка СШРГ 48 П26 ЭГ3Н] | Розетка СШРГ 48 П26 ЭГ3Н |
Загрузка ...
|
|
| [Розетка СШРГ 28 П4 ЭГ8Н] | [Розетка СШРГ 28 П4 ЭГ8Н] | Розетка СШРГ 28 П4 ЭГ8Н |
Загрузка ...
|
|
| 537-73-39 | 537-73-39 | Планка |
Загрузка ...
|
|
| [Конденсатор МБГП-2-200-ВЫ-1мкФ-В] | [Конденсатор МБГП-2-200-ВЫ-1мкФ-В] | Конденсатор МБГП-2-200-ВЫ-1мкФ-В |
Загрузка ...
|
|
| [Конденсатор МБГО-1-600-0,25-II] | [Конденсатор МБГО-1-600-0,25-II] | Конденсатор МБГО-1-600-0,25-II |
Загрузка ...
|
|
| [Вилка СШРГ 48 П26 ЭГ3Н] | [Вилка СШРГ 48 П26 ЭГ3Н] | Вилка СШРГ 48 П26 ЭГ3Н |
Загрузка ...
|
|
| [Вилка СШРГ 28 П4 ЭГ8Н] | [Вилка СШРГ 28 П4 ЭГ8Н] | Вилка СШРГ 28 П4 ЭГ8Н |
Загрузка ...
|
|
| 1 | сб.537-09-39-1 | Коллектор проводов |
Загрузка ...
|
|
| 2 | У28-18-82 | Винт М4х12 |
Загрузка ...
|
|
| 3 | 553-09-1 | Шайба пружинная 4Л |
Загрузка ...
|
|
| 4 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 5 | сб.537-56-32 | Провод со штепсельным разъемом |
Загрузка ...
|
|
| 6 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 7 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 8 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 9 | 1237-29 | Хомутик |
Загрузка ...
|
|
| 10 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 11 | сб.537-13-39 | Провод |
Загрузка ...
|
|
| 12 | сб.У33-18-07 | Зажим контактный |
Загрузка ...
|
|
| 12 | сб.У33-18-125 | Зажим контактный |
Загрузка ...
|
|
| 13 | 537-163-32 | Перемычка |
Загрузка ...
|
|
| 14 | 353-09 | Шайба чистая 4 |
Загрузка ...
|
|
| 15 | У33-18-67 | Кожух |
Загрузка ...
|
|
| 16 | [Контактор ТКС 101 ДОД] | Контактор ТКС 101 ДОД |
Загрузка ...
|
|
| 17 | 556-60-1 | Винт М4х16 |
Загрузка ...
|
|
| 18 | сб.537-12-39 | Блок конденсаторов |
Загрузка ...
|
|
| 19 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 20 | сб.537-11-32-3 | Коллектор проводов |
Загрузка ...
|
|
| 21 | сб.537-48-32-1 | Провод |
Загрузка ...
|
|
| 22 | сб.537-11-30 | Плата клеммная |
Загрузка ...
|
|
| 22 | сб.537-56-30 | Плата клеммная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
