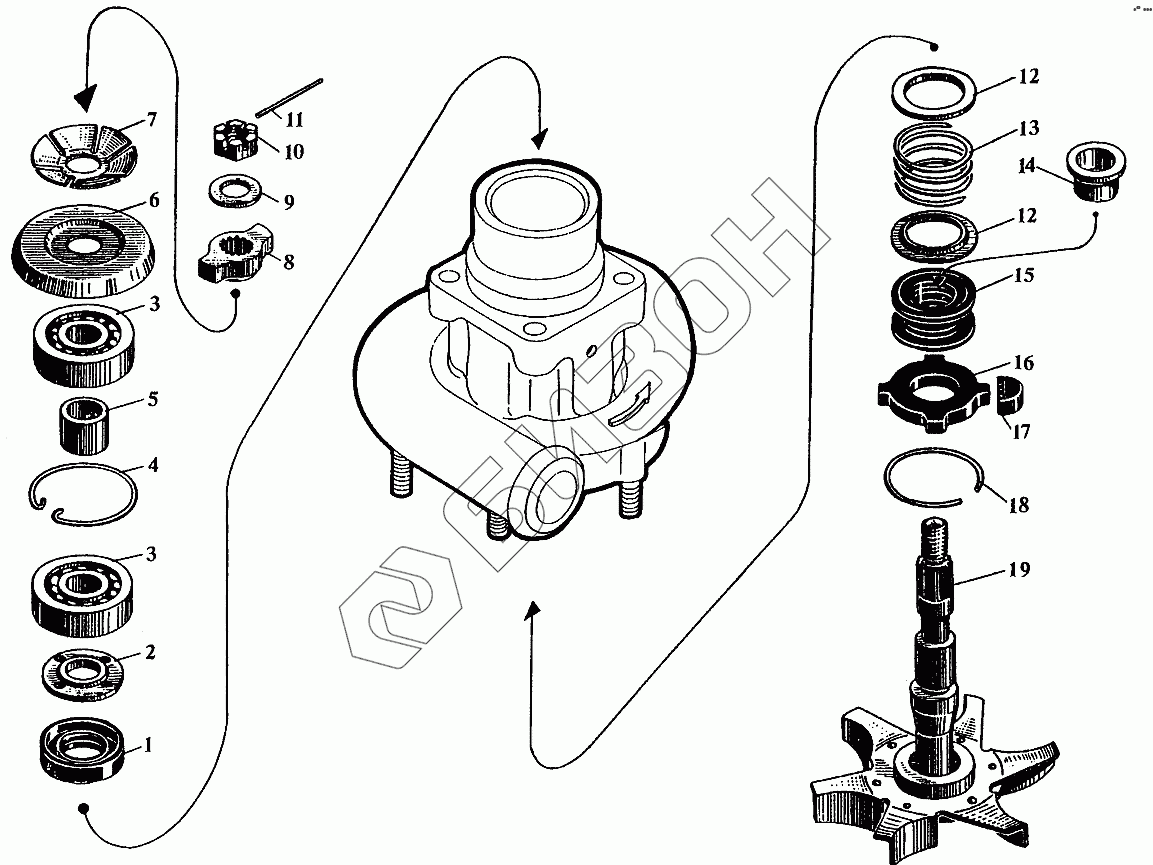

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Детали водяного насоса
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.511-96-3 | Манжета |
Загрузка ...
|
|
| 2 | 511-48 | Шайба |
Загрузка ...
|
|
| 3 | 6-303 | Подшипник |
Загрузка ...
|
|
| 3 | С-303А | Подшипник |
Загрузка ...
|
|
| 3 | 303К3 | Подшипник |
Загрузка ...
|
|
| 4 | 511-90 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | 511-14-3 | Втулка распорная |
Загрузка ...
|
|
| 6 | 511-13-1 | Щиток |
Загрузка ...
|
|
| 7 | 311-12-1 | Кольцо нажимное |
Загрузка ...
|
|
| 8 | 311-21 | Кулак водяного насоса |
Загрузка ...
|
|
| 9 | 553-70 | Шайба чистая 12 |
Загрузка ...
|
|
| 10 | 351-26-1 | Гайка М12 |
Загрузка ...
|
|
| 11 | 311-40 | Проволока стопорная |
Загрузка ...
|
|
| 12 | 411-51-2А | Шайба |
Загрузка ...
|
|
| 13 | 511-11 | Пружина |
Загрузка ...
|
|
| 14 | 411-100 | Втулка распорная |
Загрузка ...
|
|
| 15 | 411-73-2А | Гофр-сальник |
Загрузка ...
|
|
| 16 | 311-13-55 | Шайба уплотнения |
Загрузка ...
|
|
| 16 | 311-13-55 | Шайба уплотнения |
Загрузка ...
|
|
| 16 | 311-13-55А | Шайба уплотнения |
Загрузка ...
|
|
| 17 | 311-100-55 | Шайба уплотнения |
Загрузка ...
|
|
| 18 | 411-99 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 511-99 | Кольцо упорное |
Загрузка ...
|
|
| 19 | сб.511-22-55 | Валик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
