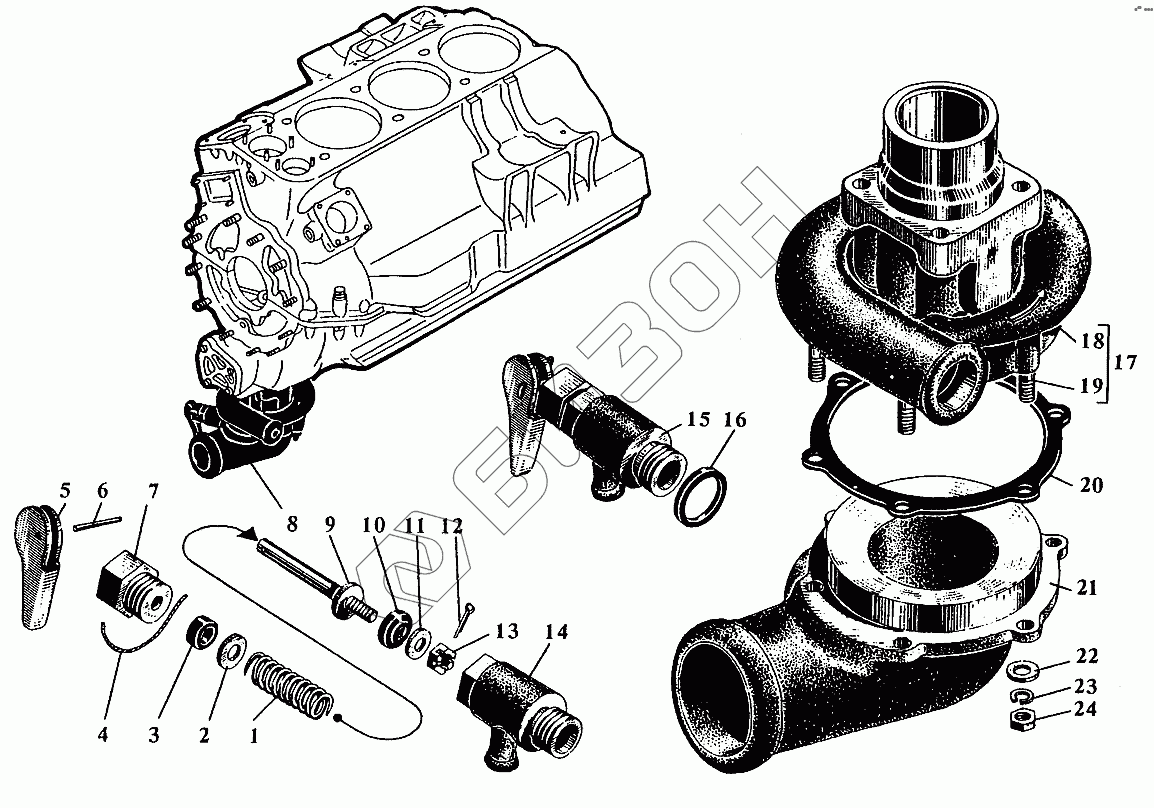

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Водяной насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 311-33-2 | Пружина |
Загрузка ...
|
|
| 2 | 511-36 | Шайба |
Загрузка ...
|
|
| 3 | 311-35-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 306-85 | Подмотка |
Загрузка ...
|
|
| 5 | 511-50 | Кулачок |
Загрузка ...
|
|
| 6 | 511-51 | Проволока стопорная |
Загрузка ...
|
|
| 7 | 511-31 | Гайка нажимная |
Загрузка ...
|
|
| 8 | сб.511-00-55 | Насос водяной |
Загрузка ...
|
|
| 9 | сб.511-26 | Стержень крана |
Загрузка ...
|
|
| 10 | 311-34-2 | Клапан |
Загрузка ...
|
|
| 11 | 511-37 | Шайба |
Загрузка ...
|
|
| 12 | 354-09А | Шплинт 1,6х12 |
Загрузка ...
|
|
| 13 | 351-28 | Гайка М6 |
Загрузка ...
|
|
| 14 | 511-28 | Корпус краника |
Загрузка ...
|
|
| 15 | сб.511-27 | Краник сливной |
Загрузка ...
|
|
| 16 | 355-15 | Кольцо уплотнительное 27х35 |
Загрузка ...
|
|
| 17 | сб.511-20-55 | Корпус водяного насоса |
Загрузка ...
|
|
| 18 | 511-01-55 | Корпус водяного насоса |
Загрузка ...
|
|
| 19 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 20 | 311-16 | Прокладка |
Загрузка ...
|
|
| 21 | 511-04-55 | Раструб водяного насоса |
Загрузка ...
|
|
| 22 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 23 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 24 | 351-06 | Гайка М6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
