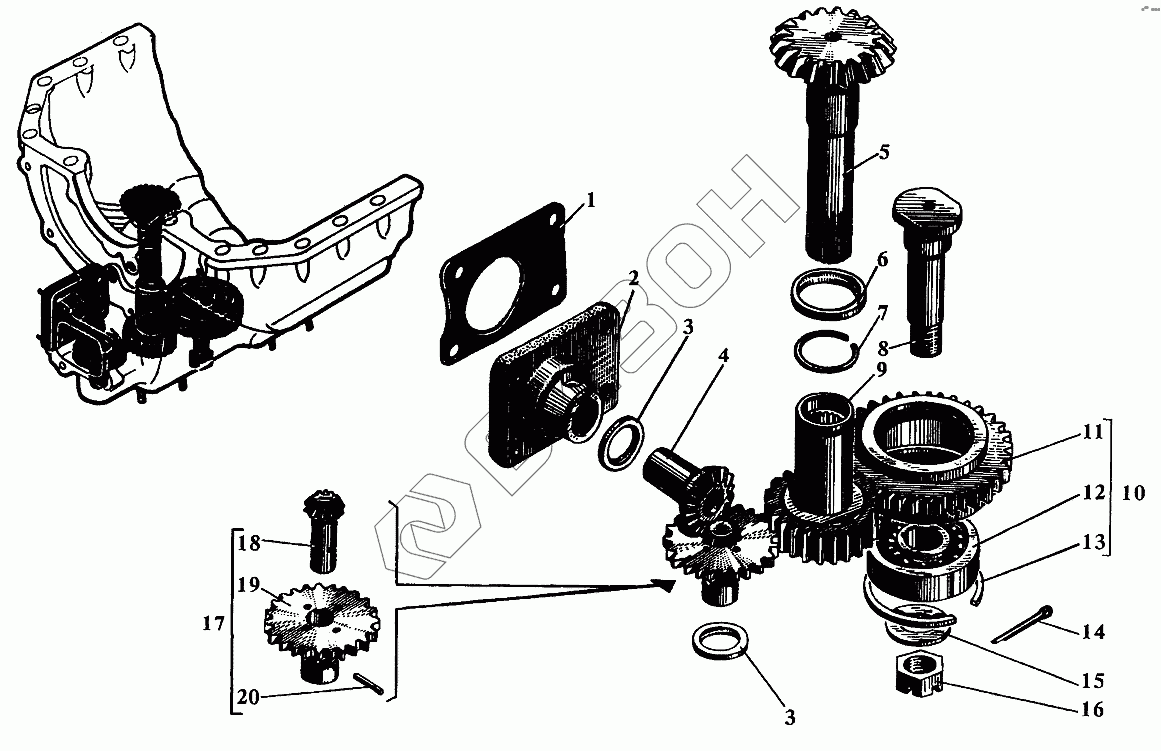

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Передача к агрегатам
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 302-56 | Прокладка |
Загрузка ...
|
|
| 2 | 302-37-3 | Подшипник горизонтальной шестерни привода топлива |
Загрузка ...
|
|
| 3 | 302-54 | Кольцо установочное |
Загрузка ...
|
|
| 4 | 302-21 | Шестерня привода топливоподкачивающего насоса горизонтальная |
Загрузка ...
|
|
| 5 | 502-45 | Валик вертикальный |
Загрузка ...
|
|
| 6 | 308-72-2 | Кольцо установочное |
Загрузка ...
|
|
| 7 | 302-108 | Кольцо упорное |
Загрузка ...
|
|
| 8 | 302-18-3 | Палец передачи к масленому насосу |
Загрузка ...
|
|
| 9 | 502-23 | Шестерня нижнего вертикального валика |
Загрузка ...
|
|
| 10 | сб.302-02-6 | Передача к масляному насосу |
Загрузка ...
|
|
| 11 | 302-15-6 | Шестерня привода масляного насоса |
Загрузка ...
|
|
| 12 | 302-16-1 | Шарикоподшипник №60-305 |
Загрузка ...
|
|
| 13 | 302-17-2 | Замок |
Загрузка ...
|
|
| 14 | 354-18 | Шплинт разводной 4х36 |
Загрузка ...
|
|
| 15 | 302-50 | Шайба |
Загрузка ...
|
|
| 16 | 351-22-1 | Гайка М16 |
Загрузка ...
|
|
| 17 | сб.302-05-2 | Шестерня привода топливоподкачивающего насоса вертикальная |
Загрузка ...
|
|
| 18 | 302-31-1 | Шестерня привода топливоподкачивающего насоса вертикальная коническая |
Загрузка ...
|
|
| 19 | 302-32-1 | Шестерня привода топливоподкачивающего насоса вертикальная |
Загрузка ...
|
|
| 20 | 302-33 | Штифт конический 4х26 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
