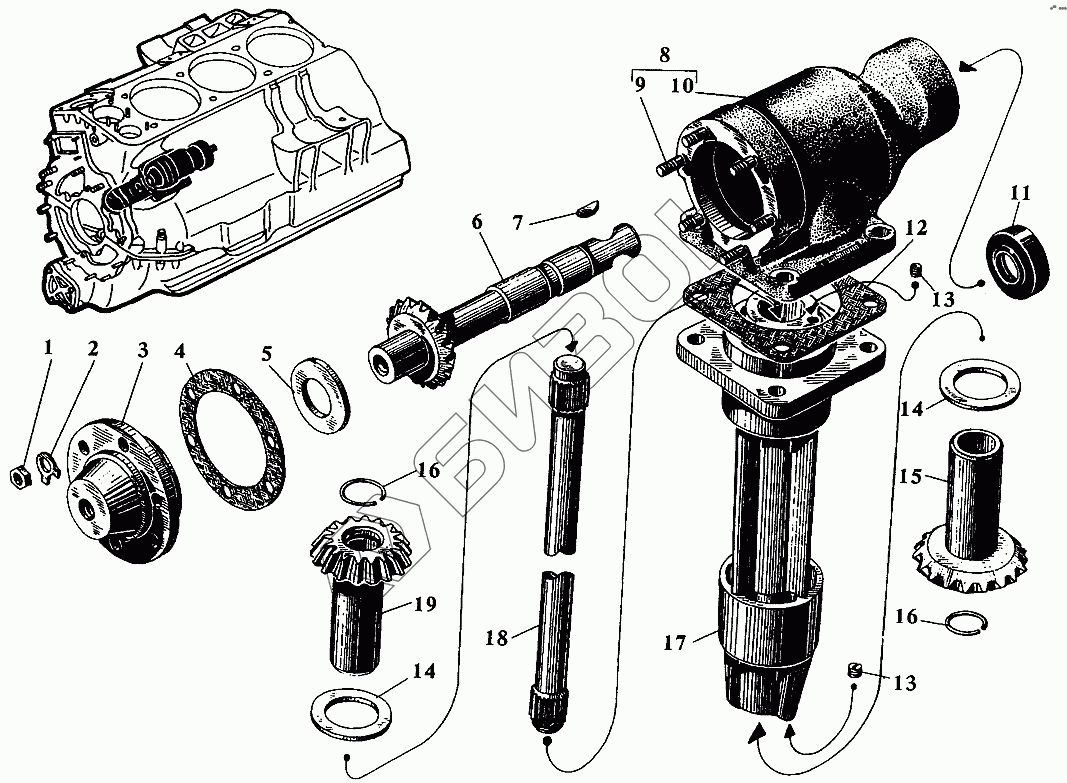

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Привод генератора
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 2 | 353-11 | Шайба стопорная 7 |
Загрузка ...
|
|
| 3 | 3308-52 | Крышка корпуса привода генератора |
Загрузка ...
|
|
| 4 | 308-24 | Прокладка |
Загрузка ...
|
|
| 5 | 308-82-2 | Кольцо установочное |
Загрузка ...
|
|
| 6 | 508-71-1 | Валик горизонтальный привода генератора |
Загрузка ...
|
|
| 7 | 308-88 | Шпонка сегментная |
Загрузка ...
|
|
| 8 | сб.308-07-11 | Корпус привода генератора |
Загрузка ...
|
|
| 9 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 10 | 308-47-13 | Корпус привода генератора |
Загрузка ...
|
|
| 11 | сб.511-96-2 | Манжета с пружиной |
Загрузка ...
|
|
| 12 | 308-60 | Прокладка |
Загрузка ...
|
|
| 13 | 356-63 | Заглушка |
Загрузка ...
|
|
| 14 | 308-72-2 | Кольцо установочное |
Загрузка ...
|
|
| 15 | 308-168 | Шестерня привода генератора нижняя |
Загрузка ...
|
|
| 16 | 308-19 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 308-25-4 | Подшипник наклонной передачи к генератору |
Загрузка ...
|
|
| 17 | сб.308-13 | Подшипник наклонной передачи к генератору |
Загрузка ...
|
|
| 18 | 508-167 | Рессора наклонной передачи к генератору |
Загрузка ...
|
|
| 19 | 308-70-2 | Шестерня привода генератора верхняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
