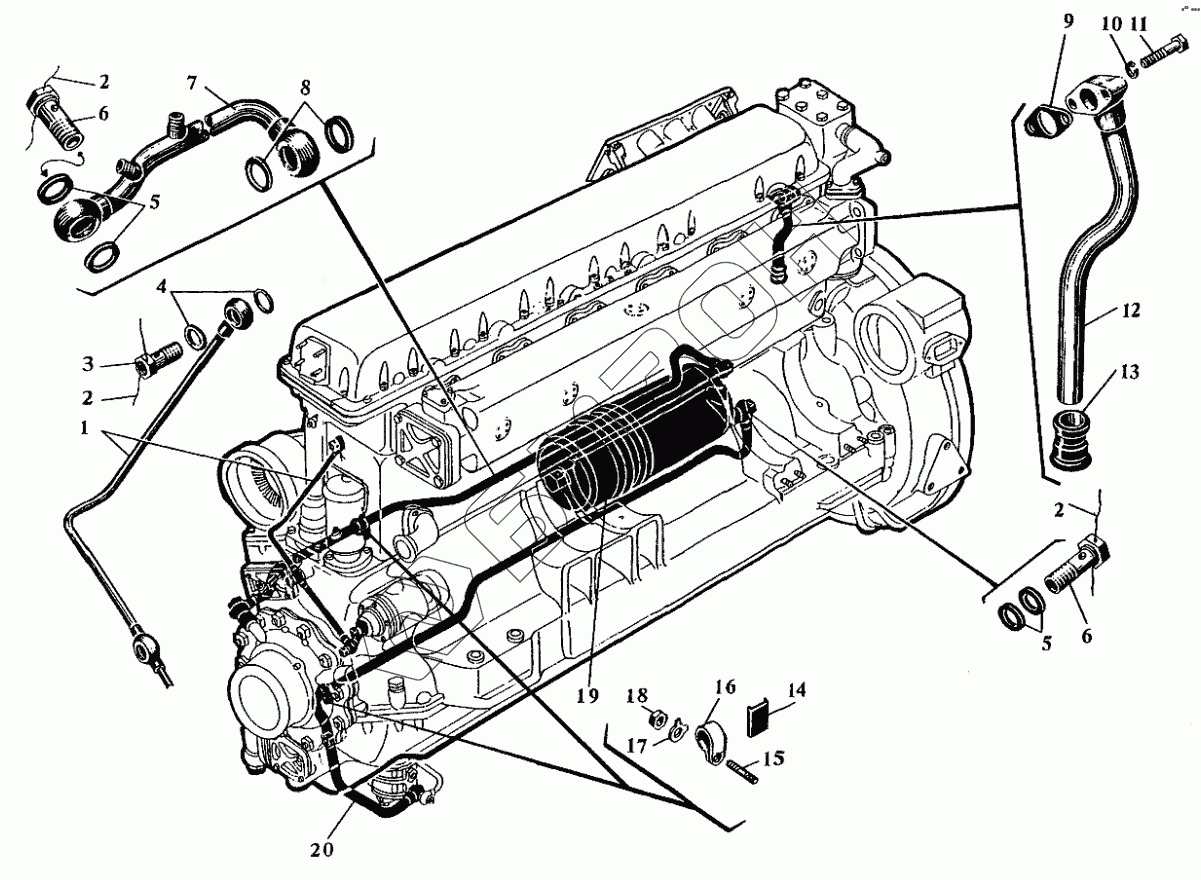

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Трубопровод масляный
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.1220-32 | сб.1220-32 | Трубка подвода масла к распредвалам правая |
Загрузка ...
|
|
| 1 | сб.520-32-2 | Трубка к распределительным валам и приводу генератора |
Загрузка ...
|
|
| 2 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 3 | 320-37 | Зажим |
Загрузка ...
|
|
| 4 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 5 | 20-55-13Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 320-63-1 | Зажим |
Загрузка ...
|
|
| 7 | сб.520-01-10 | Трубка от фильтра к картеру |
Загрузка ...
|
|
| 8 | 413-94А | Прокладка |
Загрузка ...
|
|
| 9 | 320-59-2А | Прокладка |
Загрузка ...
|
|
| 10 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 11 | 321-17 | Болт хомута |
Загрузка ...
|
|
| 12 | сб.520-04 | Труба сливная правая |
Загрузка ...
|
|
| 13 | 320-57-2А | Втулка |
Загрузка ...
|
|
| 14 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 15 | 550-110 | Шпилька М8х28 |
Загрузка ...
|
|
| 16 | 320-186 | Хомут |
Загрузка ...
|
|
| 17 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 18 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 19 | сб.513-00-25 | Фильтр масляный |
Загрузка ...
|
|
| 20 | сб.520-02-10-01 | Труба от масляного насоса к фильтру |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
