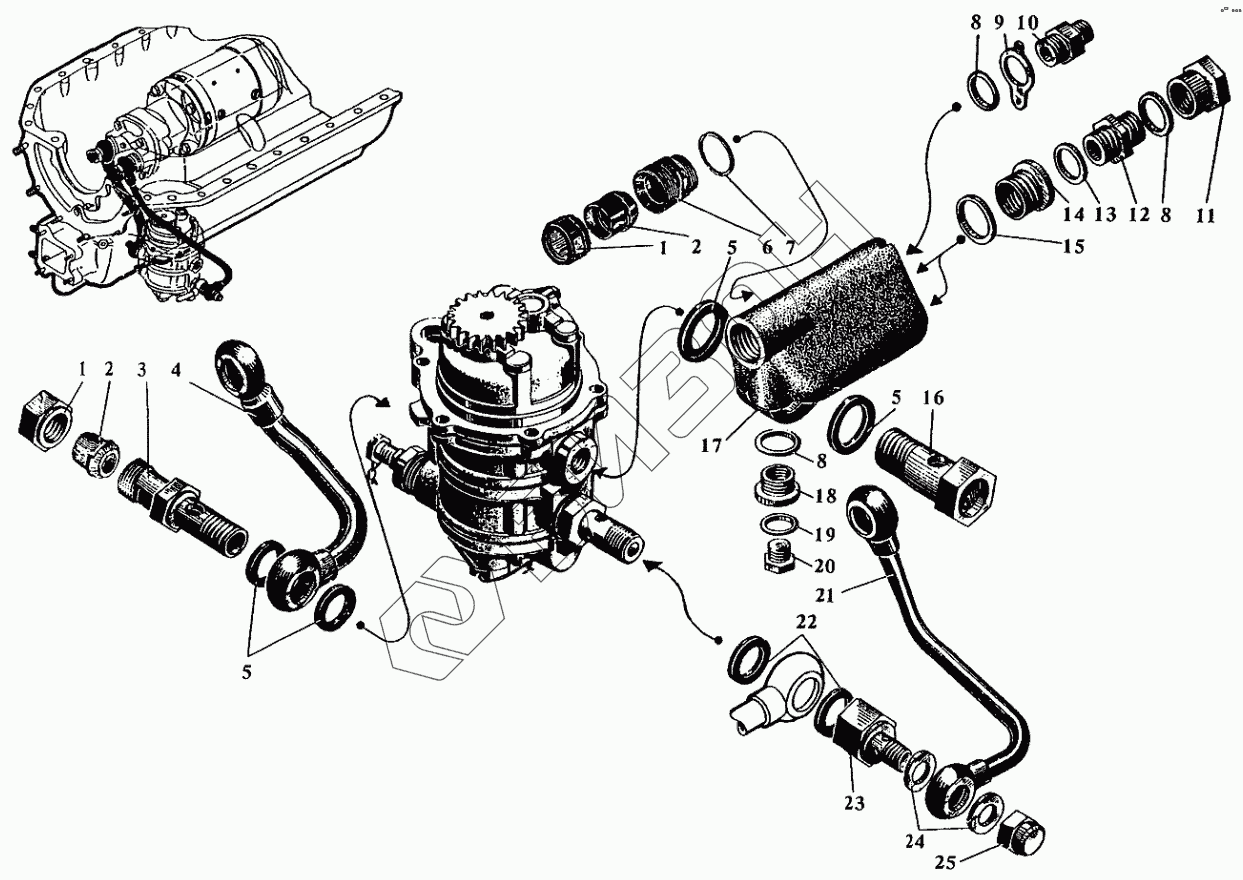

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Трубопровод масляный и патрубок отвода масла
1
1
2
2
3
4
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 520-40 | Гайка |
Загрузка ...
|
|
| 2 | 520-39 | Ниппель |
Загрузка ...
|
|
| 3 | 520-63-6 | Штуцер |
Загрузка ...
|
|
| 4 | сб.520-08-1 | Трубка подвода масла к электромаслопрокачивающему насосу |
Загрузка ...
|
|
| 5 | 413-94А | Прокладка |
Загрузка ...
|
|
| 6 | 520-41 | Штуцер |
Загрузка ...
|
|
| 7 | 20-55-23 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 9 | 1220-195 | Шайба замковая |
Загрузка ...
|
|
| 10 | 1220-192 | Штуцер |
Загрузка ...
|
|
| 11 | 3327-116 | Гайка |
Загрузка ...
|
|
| 12 | 1218-35 | Штуцер |
Загрузка ...
|
|
| 13 | 355-22 | Кольцо уплотнительное 20х26 |
Загрузка ...
|
|
| 14 | 1220-194 | Втулка |
Загрузка ...
|
|
| 15 | 355-15 | Кольцо уплотнительное 27х35 |
Загрузка ...
|
|
| 16 | 312-74-1 | Зажим |
Загрузка ...
|
|
| 17 | 1220-191 | Патрубок |
Загрузка ...
|
|
| 17 | сб.1220-190-1-01 | Патрубок |
Загрузка ...
|
|
| 18 | 301-106-1 | Втулка |
Загрузка ...
|
|
| 19 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 20 | 514-49 | Пробка |
Загрузка ...
|
|
| 21 | сб.520-09-5-01 | Труба |
Загрузка ...
|
|
| 22 | 20-55-10Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 520-180-1 | Зажим |
Загрузка ...
|
|
| 24 | 20-55-11Б | Кольцо уплотнительное |
Загрузка ...
|
|
| 25 | 520-03 | Гайка колпачковая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
