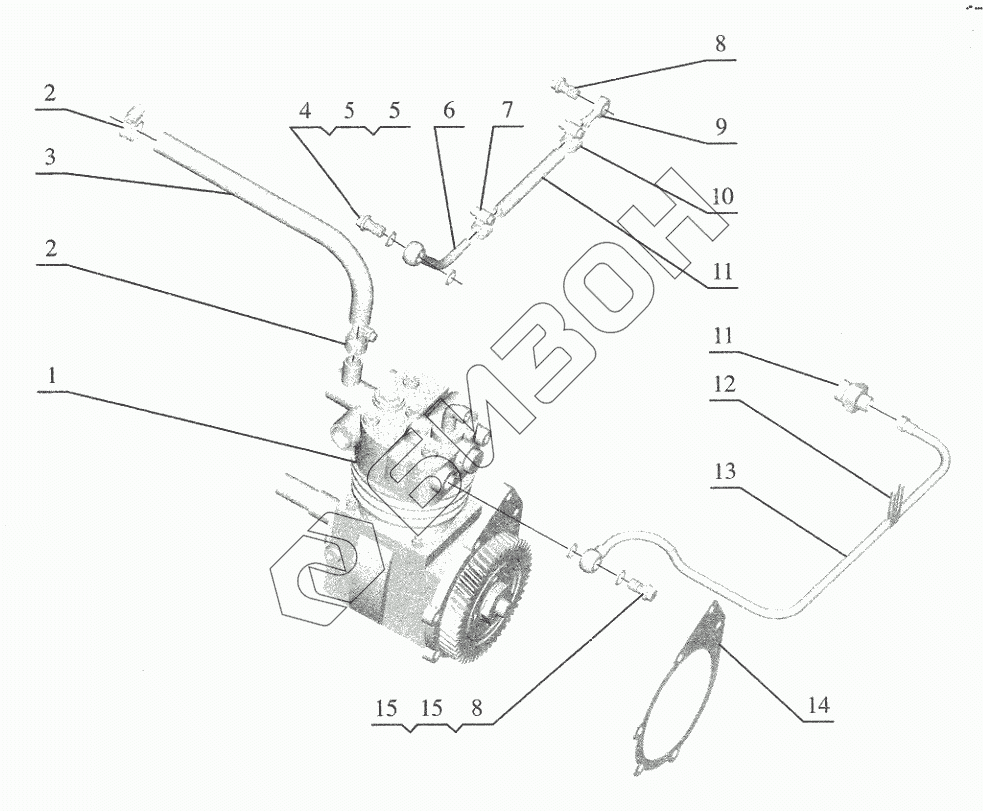

Графический каталог запасных частей к технике: FAW CA6110. Air Compressor
3509024A017-0000
3509024A017-0000
1
1
1
2
2
3
3
4
5
5
6
7
8
8
9
10
11
11
12
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3509024A017-0000 | 3509024A017-0000 | Pipe adaptor |
Загрузка ...
|
|
| 1 | 3509010С001-0000 | Air compressor assy |
Загрузка ...
|
|
| 1 | 3509010-017-0000 | Air compressor assy |
Загрузка ...
|
|
| 1 | 3509010A017-SG9A | Air compressor assy |
Загрузка ...
|
|
| 2 | Q676B25 | Хомутик |
Загрузка ...
|
|
| 3 | 3509011А001-0000 | Intake rubber pipe |
Загрузка ...
|
|
| 3 | 3509011-017-CG20 | Intake rubber pipe |
Загрузка ...
|
|
| 4 | 3509036-003-0040 | Water inlet hollow screw |
Загрузка ...
|
|
| 5 | Q72312 | Уплотнительное кольцо |
Загрузка ...
|
|
| 6 | 3509030A003-0040 | Water inlet pipe assy |
Загрузка ...
|
|
| 7 | Q67616 | Worm drive type hose clamp style В |
Загрузка ...
|
|
| 8 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 |
Загрузка ...
|
|
| 9 | 3509037-003-0040 | Water inlet pipe adaptor |
Загрузка ...
|
|
| 10 | 3509033A003-0040 | Rubber pipe |
Загрузка ...
|
|
| 11 | 3509024A003-0040 | Double external thread adaptor |
Загрузка ...
|
|
| 12 | 3509034-003-0040 | Bracket |
Загрузка ...
|
|
| 13 | 3509020A003-0040 | Water leak-off pipe assy |
Загрузка ...
|
|
| 14 | 3509013-017-0000 | Gasket |
Загрузка ...
|
|
| 15 | Q72314 | Sealing washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
