Графический каталог запасных частей к технике: FAW CA6110. Generator and Starter
3701010A017-SG8K
370101G-017-SG80
1
2
3
3
3
3
4
4
4
4
5
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19

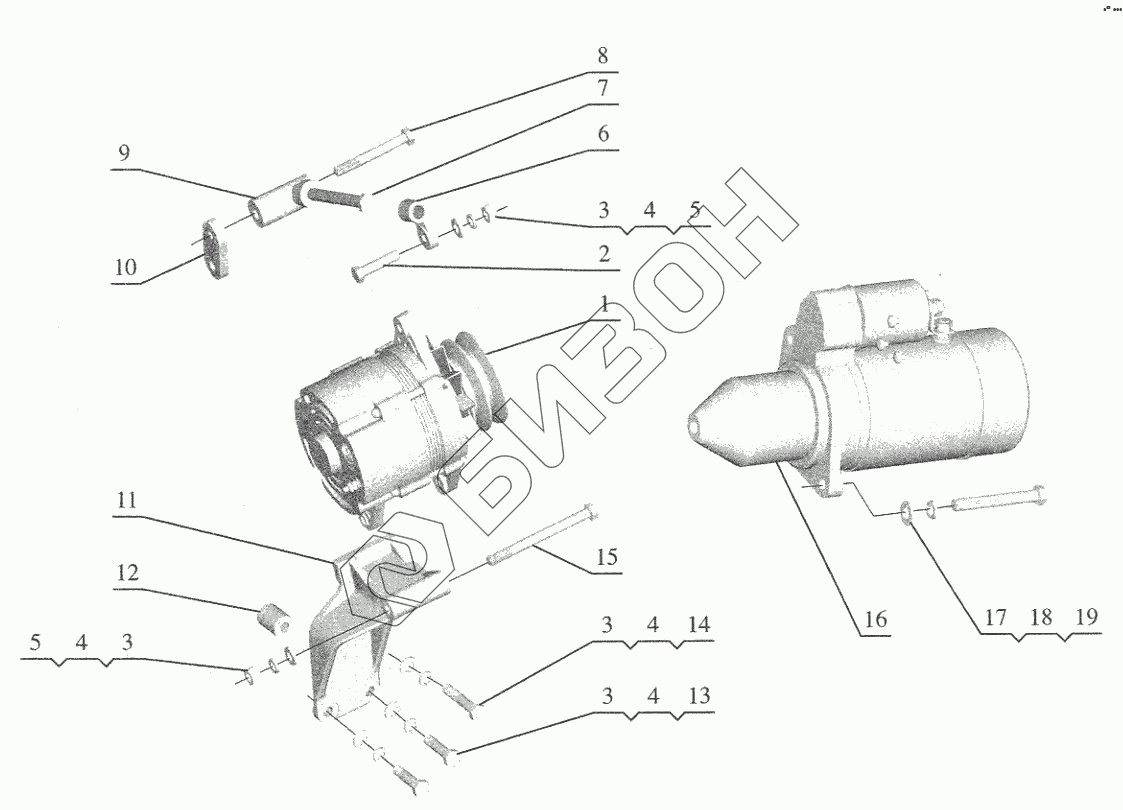

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3701010A017-SG8K | 3701010A017-SG8K | Generator assy |
Загрузка ...
|
|
| 370101G-017-SG80 | 370101G-017-SG80 | Generator assy |
Загрузка ...
|
|
| 1 | 3701010-017-CY9A | Alternator |
Загрузка ...
|
|
| 2 | Q150В1040 | Hexagon-headed bolt |
Загрузка ...
|
|
| 3 | Q40110 | Шайба |
Загрузка ...
|
|
| 4 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 5 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 6 | 3701334 A003-0040 | Adjusting arm |
Загрузка ...
|
|
| 7 | 3701336-003-0040 | Hexagon-headed bolt |
Загрузка ...
|
|
| 8 | Q150B1085 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | 3701330-001-003N | Adjusting lever |
Загрузка ...
|
|
| 9 | 3701330А003-0040 | Adjusting lever |
Загрузка ...
|
|
| 10 | 3701335-003-0040 | Connecting plate |
Загрузка ...
|
|
| 10 | 3701335-017-SG8K | Connecting plate |
Загрузка ...
|
|
| 11 | 3701322С003-0040 | Alternator bracket |
Загрузка ...
|
|
| 11 | 3701322-017-SG80 | Alternator bracket |
Загрузка ...
|
|
| 12 | 3701326 А003-0040 | Block-body |
Загрузка ...
|
|
| 13 | Q150B1050 | Болт М10x50 |
Загрузка ...
|
|
| 14 | Q150B1065 | Hexagon-headed bolt |
Загрузка ...
|
|
| 15 | Q150B10120 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | 3708010-001-0000L | Starter assy |
Загрузка ...
|
|
| 17 | Q40112 | Пружинная шайба |
Загрузка ...
|
|
| 18 | Q40312 | Пружинная шайба |
Загрузка ...
|
|
| 19 | Q150B12115 | Hexagon-headed bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
