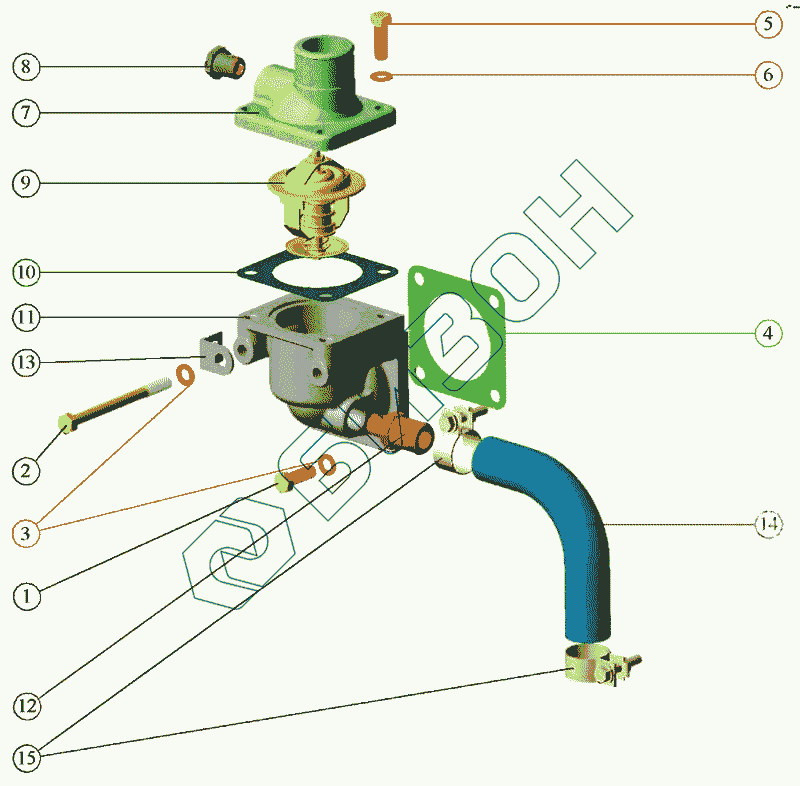

Графический каталог запасных частей к технике: ММЗ Д-242С. Система охлаждения, установка термостата
/11.gif)
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1306040 | 245-1306040 | Корпус термостата |
Загрузка ...
|
|
| 245-1306030-A | 245-1306030-A | УСТАНОВКА ТЕРМОСТАТА |
Загрузка ...
|
|
| 1 | M8-6gX25.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 2 | M8-6gX95.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 3 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 4 | 50-1306026 | Прокладка |
Загрузка ...
|
|
| 5 | M8-6gX25.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 6 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 7 | 245-1306025 | Крышка корпуса термостата |
Загрузка ...
|
|
| 8 | КГ 3/8. A12.016 | ПРОБКА |
Загрузка ...
|
|
| 9 | TC107-1306100-04 | Термостат |
Загрузка ...
|
|
| 9 | ТА107-04 | Термостат |
Загрузка ...
|
|
| 9 | ТР4-02 | ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ |
Загрузка ...
|
|
| 10 | 245-1306023 | Прокладка |
Загрузка ...
|
|
| 11 | 245-1306021 | Корпус нижний |
Загрузка ...
|
|
| 12 | 245-1306027 | Штуцер |
Загрузка ...
|
|
| 13 | 80-3801092-Б | КРОНШТЕЙН |
Загрузка ...
|
|
| 14 | 50-1306028-Б3 | Шланг термостата |
Загрузка ...
|
|
| 14 | 50-1306028-Б4 | Шланг термостата |
Загрузка ...
|
|
| 15 | ХС-26.019 | Хомут стяжной |
Загрузка ...
|
|
| 15 | 20-32 NORMA-TORRO | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
