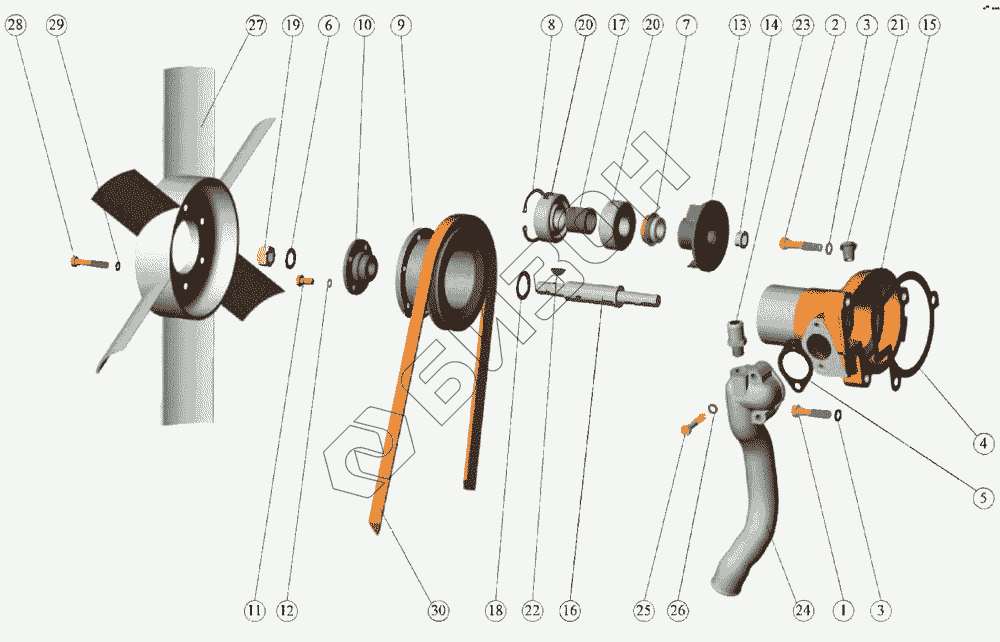

Графический каталог запасных частей к технике: ММЗ Д-242С. Установка водяного насоса, установка вентилятора
/12.gif)
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1307060-01 | 245-1307060-01 | Патрубок водяного насоса |
Загрузка ...
|
|
| 245-1308000-E-01 | 245-1308000-E-01 | УСТАНОВКА ВЕНТИЛЯТОРА |
Загрузка ...
|
|
| 240-1307000 | 240-1307000 | УСТАНОВКА ВОДЯНОГО НАСОСА |
Загрузка ...
|
|
| 245-1307010-A1 | 245-1307010-A1 | Насос водяной |
Загрузка ...
|
|
| 245-1307012-A1 | 245-1307012-A1 | Насос водяной |
Загрузка ...
|
|
| 1 | M10-6gX45.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 2 | M10-6gX50.88.35.016 | Болт |
Загрузка ...
|
|
| 3 | 10 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 4 | 50-1307048-Б | Прокладка |
Загрузка ...
|
|
| 5 | 50-1307049-A | ПРОКЛАДКА ПАТРУБКА |
Загрузка ...
|
|
| 6 | 50-1005161 | Шайба |
Загрузка ...
|
|
| 7 | Sp/1341 | САЛЬНИК ВОДЯНОГО НАСОСА |
Загрузка ...
|
|
| 8 | 240-1307064 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | 240-1307070-Б | ШКИВ ВОДЯНОГО НАСОСА |
Загрузка ...
|
|
| 9 | 240-1307061 | ШКИВ ВОДЯНОГО НАСОСА |
Загрузка ...
|
|
| 10 | 240-1307079 | Ступица |
Загрузка ...
|
|
| 11 | M8-6gX16.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 12 | 8 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 13 | 240-1307074-B | КРЫЛЬЧАТКА |
Загрузка ...
|
|
| 14 | 240-1307075 | Заглушка |
Загрузка ...
|
|
| 15 | 245-1307025 | Корпус |
Загрузка ...
|
|
| 16 | 245-1307052-Г | Вал |
Загрузка ...
|
|
| 17 | 245-1307084-Б | ВТУЛКА |
Загрузка ...
|
|
| 17 | 245-1307084 | Втулка |
Загрузка ...
|
|
| 18 | 245-1307094 | Кольцо упорное |
Загрузка ...
|
|
| 19 | M16X1,5-6H.9.016 | ГАЙКА |
Загрузка ...
|
|
| 20 | 1160305 | Подшипник шариковый |
Загрузка ...
|
|
| 21 | КГ 3/8. A12.016 | ПРОБКА |
Загрузка ...
|
|
| 22 | 5X7,5 | ШПОНКА |
Загрузка ...
|
|
| 23 | 245-1306027 | Штуцер |
Загрузка ...
|
|
| 24 | 50-1307044-Б | Патрубок водяного насоса |
Загрузка ...
|
|
| 25 | M8-6gX45.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 26 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 27 | 245-1308010-A | ВЕНТИЛЯТОР |
Загрузка ...
|
|
| 28 | M8-6gX25.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 29 | 8 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 30 | 2КЛ.1-11X10-1250 | РЕМЕНЬ |
Загрузка ...
|
|
| 30 | AVX 13-1250 | РЕМЕНЬ |
Загрузка ...
|
|
| 30 | SPA-1250 | РЕМЕНЬ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
