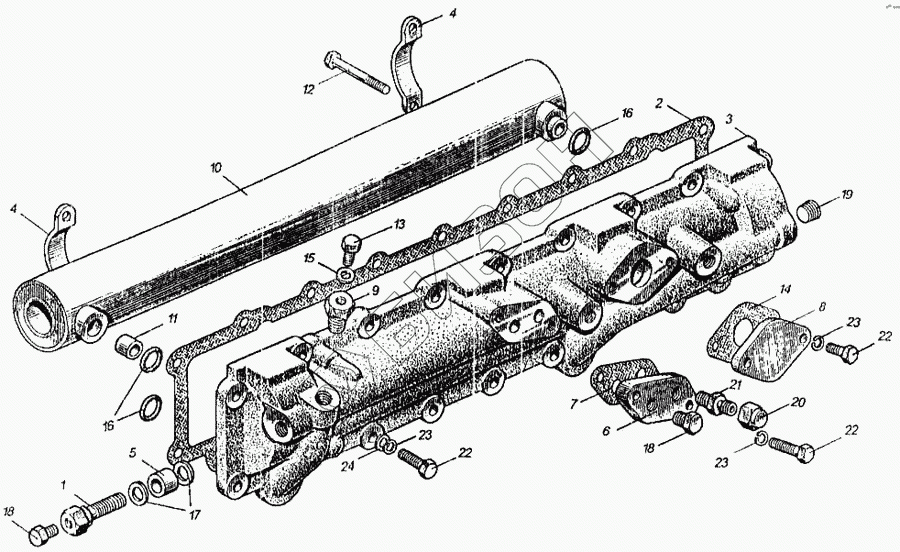

Графический каталог запасных частей к технике: ММЗ Д-260.4. Теплообменник
260-1013010-02
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
22
22
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1013010-02 | 260-1013010-02 | Теплообменник |
Загрузка ...
|
|
| 1 | 260.4-1013018 | Болт штуцера |
Загрузка ...
|
|
| 2 | 260-1013002 | Прокладка |
Загрузка ...
|
|
| 3 | 260-1013011 | Крышка теплообменника |
Загрузка ...
|
|
| 4 | 260-1013012 | Скоба |
Загрузка ...
|
|
| 5 | 260-1013013 | Втулка |
Загрузка ...
|
|
| 6 | 260-1013014 | Фланец |
Загрузка ...
|
|
| 7 | 260-1013015 | Прокладка |
Загрузка ...
|
|
| 8 | 260-1013016 | Фланец |
Загрузка ...
|
|
| 9 | 260-1013019 | Пробка |
Загрузка ...
|
|
| 10 | 260-1013020-01 | Сердцевина |
Загрузка ...
|
|
| 11 | 260-1013024 | Штифт |
Загрузка ...
|
|
| 12 | 260-1013028 | Болт |
Загрузка ...
|
|
| 13 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 14 | 501015598 | Прокладка |
Загрузка ...
|
|
| 15 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 16 | 020-025-30-2-4 | Кольцо |
Загрузка ...
|
|
| 17 | Д18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | КГ1/4-10кп.016 | Пробка |
Загрузка ...
|
|
| 19 | 3-КГ3/8"10кп.019 | Пробка |
Загрузка ...
|
|
| 20 | Р143-10-А1 | Заглушка штуцера |
Загрузка ...
|
|
| 21 | Штуцер 6 | Штуцер ввертный |
Загрузка ...
|
|
| 22 | М8-6gх25.88.35.016 | Болт |
Загрузка ...
|
|
| 23 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | 8.01.08кп.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
