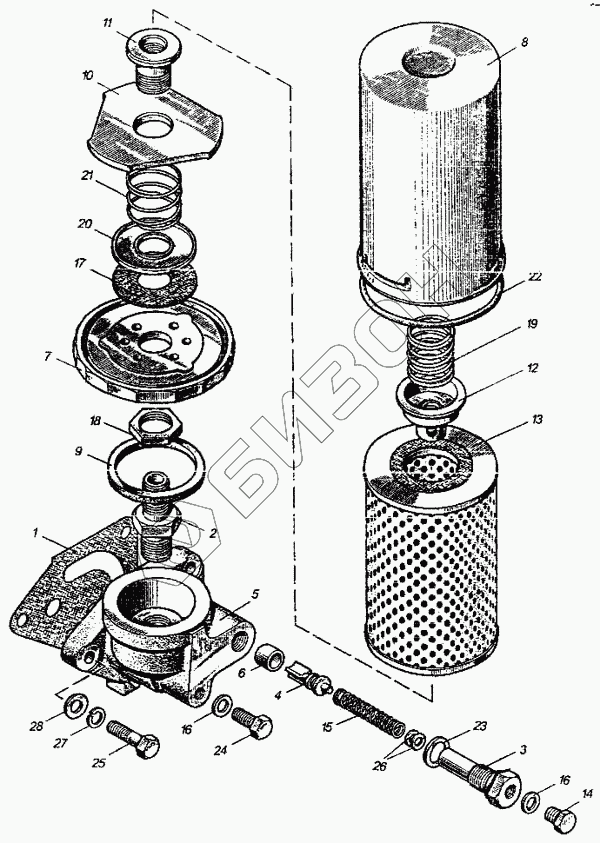

Графический каталог запасных частей к технике: ММЗ Д-260.4. Установка масляного фильтра
260-1017010-01
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1017030 | 260-1017030 | Фильтр |
Загрузка ...
|
|
| 260-1017010-01 | 260-1017010-01 | Фильтр масляный |
Загрузка ...
|
|
| 1 | 260-1017001 | Прокладка |
Загрузка ...
|
|
| 2 | 260-1017012 | Штуцер |
Загрузка ...
|
|
| 3 | 260-1017014-01 | Пробка |
Загрузка ...
|
|
| 4 | 260-1017017 | Клапан |
Загрузка ...
|
|
| 5 | 260-1017022 | Корпус фильтра |
Загрузка ...
|
|
| 5 | 260-1017020 | Корпус фильтра |
Загрузка ...
|
|
| 6 | 260-1017024 | Вставка |
Загрузка ...
|
|
| 7 | 260-1017032 | Дно |
Загрузка ...
|
|
| 8 | 260-1017033 | Колпак |
Загрузка ...
|
|
| 9 | 260-1017036 | Прокладка |
Загрузка ...
|
|
| 10 | 260-1017042 | Прижим |
Загрузка ...
|
|
| 11 | 260-1017044 | Штуцер |
Загрузка ...
|
|
| 12 | 260-1017050 | Клапан перепускной |
Загрузка ...
|
|
| 13 | 260-1017060 | Элемент фильтрующий |
Загрузка ...
|
|
| 14 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 15 | 50-1404083-А | Пружина сливного клапана |
Загрузка ...
|
|
| 16 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 17 | 2105-1012009-ММ3 | Клапан антидренажный |
Загрузка ...
|
|
| 18 | 2105-1012011-ММ3 | Гайка |
Загрузка ...
|
|
| 19 | 2105-1012012-ММ3 | Пружина |
Загрузка ...
|
|
| 20 | 2105-1012051-ММ3 | Шайба |
Загрузка ...
|
|
| 21 | 2105-1012052-ММ3 | Пружина |
Загрузка ...
|
|
| 22 | 100х4х4-10Д | Кольцо |
Загрузка ...
|
|
| 23 | Д09-035-А | Прокладка |
Загрузка ...
|
|
| 24 | М10-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 25 | М10-6gх35.88.35.016 | Болт |
Загрузка ...
|
|
| 26 | 5.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 27 | 10.65Г.016 | Шайба |
Загрузка ...
|
|
| 28 | 10.01.08кп.016 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
