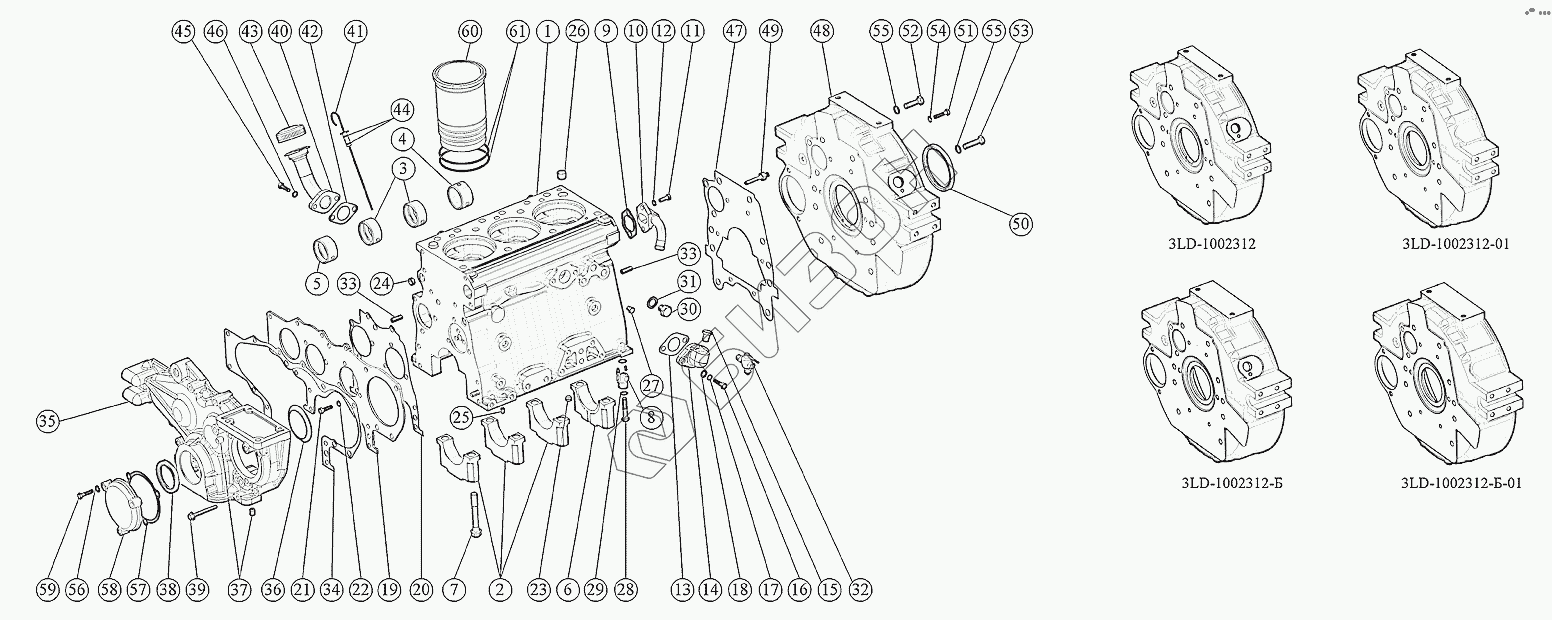

Графический каталог запасных частей к технике: ММЗ-3LD. Блок цилиндров.
3LD-1002312
1
1
2
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
48
48
48
48
48
48
48
48
48
48
49
50
50
51
52
53
54
55
55
56
57
58
59
60
60
60
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3LD-1002065 | 3LD-1002065 | Крышка распределения |
Загрузка ...
|
|
| 3LD-1002312 | 3LD-1002312 | Картер маховика |
Загрузка ...
|
|
| 3LD-1006310 | 3LD-1006310 | Привод насоса топливного |
Загрузка ...
|
|
| 3LD-1002370-03 | 3LD-1002370-03 | Установка картера маховика |
Загрузка ...
|
|
| 3LD-1002370-02 | 3LD-1002370-02 | Установка картера маховика |
Загрузка ...
|
|
| 3LD-1002370-01 | 3LD-1002370-01 | Установка картера маховика |
Загрузка ...
|
|
| 3LD-1002370 | 3LD-1002370 | Установка картера маховика |
Загрузка ...
|
|
| 3LD-1002320 | 3LD-1002320 | Установка маслозаливной горловины и масломера |
Загрузка ...
|
|
| 3LD-1002000 | 3LD-1002000 | Блок цилиндров |
Загрузка ...
|
|
| 3LD-1002070 | 3LD-1002070 | Установка крышки распределения |
Загрузка ...
|
|
| 3LD-1002130 | 3LD-1002130 | Установка щита распределения |
Загрузка ...
|
|
| 3LD-1002120 | 3LD-1002120 | Установка патрубка |
Загрузка ...
|
|
| 3LD-1002050 | 3LD-1002050 | Установка фланца |
Загрузка ...
|
|
| 3LD-1002000-Б | 3LD-1002000-Б | Блок цилиндров |
Загрузка ...
|
|
| 3LD-1002010 | 3LD-1002010 | Блок цилиндров |
Загрузка ...
|
|
| 3LD-1002010-Б | 3LD-1002010-Б | Блок цилиндров |
Загрузка ...
|
|
| 1 | 3LD-1002015 | Блок цилиндров |
Загрузка ...
|
|
| 1 | 3LD-1002015-Б | Блок цилиндров |
Загрузка ...
|
|
| 2 | 3LD-1002052 | Крышка коренного подшипника |
Загрузка ...
|
|
| 2 | 3LD-1002052-Б | Крышка коренного подшипника |
Загрузка ...
|
|
| 3 | 3LD-1002067 | Втулка |
Загрузка ...
|
|
| 4 | 3LD-1002068 | Втулка задняя |
Загрузка ...
|
|
| 5 | 3LD-1002069 | Втулка передняя |
Загрузка ...
|
|
| 6 | 3LD-1002072-Б | Крышка коренного подшипника |
Загрузка ...
|
|
| 6 | 3LD-1002072 | Крышка коренного подшипника |
Загрузка ...
|
|
| 7 | 3LD-1002159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 8 | 3LD-1002035 | Форсунка масляная |
Загрузка ...
|
|
| 8 | 3LD-1002035-Б | Форсунка масляная |
Загрузка ...
|
|
| 9 | 3LD-1002152 | Прокладка |
Загрузка ...
|
|
| 10 | 3LD-1307040 | Фланец |
Загрузка ...
|
|
| 11 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 13 | 280-1011296 | Прокладка |
Загрузка ...
|
|
| 14 | 3LD-1002119 | Патрубок |
Загрузка ...
|
|
| 15 | КГ3/8dmА12.016 | Пробка |
Загрузка ...
|
|
| 16 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 18 | А8.01.08кп.016 | ШАЙБА |
Загрузка ...
|
|
| 19 | 3LD-1002030 | Щит распределения |
Загрузка ...
|
|
| 20 | 3LD-1002033 | Прокладка щита распределения |
Загрузка ...
|
|
| 21 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 22 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 23 | 3LD-1002326 | Заглушка |
Загрузка ...
|
|
| 24 | 50-1002326-В | Заглушка |
Загрузка ...
|
|
| 25 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 26 | 240-1002046 | Штифт |
Загрузка ...
|
|
| 27 | 245-1017007 | Пробка коническая |
Загрузка ...
|
|
| 28 | 245-1104787 | Болт штуцера |
Загрузка ...
|
|
| 28 | 3LD-1104787 | Болт масляной форсунки |
Загрузка ...
|
|
| 29 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 30 | А23.10.006 | Пробка |
Загрузка ...
|
|
| 31 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | ПС7-0 | Кран |
Загрузка ...
|
|
| 33 | 2.10х25 | ШТИФТ |
Загрузка ...
|
|
| 34 | 3LD-1002064 | Прокладка крышки распределения |
Загрузка ...
|
|
| 35 | 3LD-1002061 | Крышка распределения |
Загрузка ...
|
|
| 36 | 3LD-1002066 | Маслоотражатель |
Загрузка ...
|
|
| 37 | 260-1002324 | Вставка |
Загрузка ...
|
|
| 38 | CR55x70x8HMSA10V | Манжета |
Загрузка ...
|
|
| 38 | BAUMSLX755x70-8 | Манжета |
Загрузка ...
|
|
| 39 | М8-6gx60-8.8.016 | Болт |
Загрузка ...
|
|
| 40 | 3LD-1002085 | Горловина маслозаливная |
Загрузка ...
|
|
| 41 | 3LD-1002090 | Стержень масломера |
Загрузка ...
|
|
| 42 | 280-1011296 | Прокладка |
Загрузка ...
|
|
| 43 | 50-1002290-Б-03 | Крышка маслозаливной горловины |
Загрузка ...
|
|
| 44 | 50-4609038 | Кольцо уплотнительное |
Загрузка ...
|
|
| 45 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 46 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 47 | 3LD-1002314 | Прокладка картера маховика |
Загрузка ...
|
|
| 48 | 3LD-1002315-01 | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002312-B-01 | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002312-B | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002315-Б | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002315 | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002312-01 | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002312 | Картер маховика |
Загрузка ...
|
|
| 48 | 3LD-1002315-Б-01 | Картер маховика |
Загрузка ...
|
|
| 49 | 50-1002340 | Фиксатор |
Загрузка ...
|
|
| 50 | BAUMSLX780x100-10 | Манжета |
Загрузка ...
|
|
| 50 | CR80x100x10HMS5V | Манжета |
Загрузка ...
|
|
| 51 | M8-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 52 | M12-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 53 | M12-6gx40.88.35.016 | Болт |
Загрузка ...
|
|
| 54 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 55 | 12Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 56 | 50-1022067 | Кольцо уплотнительное |
Загрузка ...
|
|
| 57 | 240-1002038 | Прокладка |
Загрузка ...
|
|
| 58 | 245-1002036 | Крышка |
Загрузка ...
|
|
| 59 | M8-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 60 | 3LD-1002021-01 | Гильза блока цилиндров |
Загрузка ...
|
|
| 60 | 31ЛЭ-1002021-04 | Гильза блока цилиндров |
Загрузка ...
|
|
| 60 | 3LD-1002021MD-01 | Гильза блока цилиндров |
Загрузка ...
|
|
| 61 | 3LD-1002022 | Кольцо гильзы |
Загрузка ...
|
|
| 61 | 3LD-1002022-A | Кольцо гильзы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
