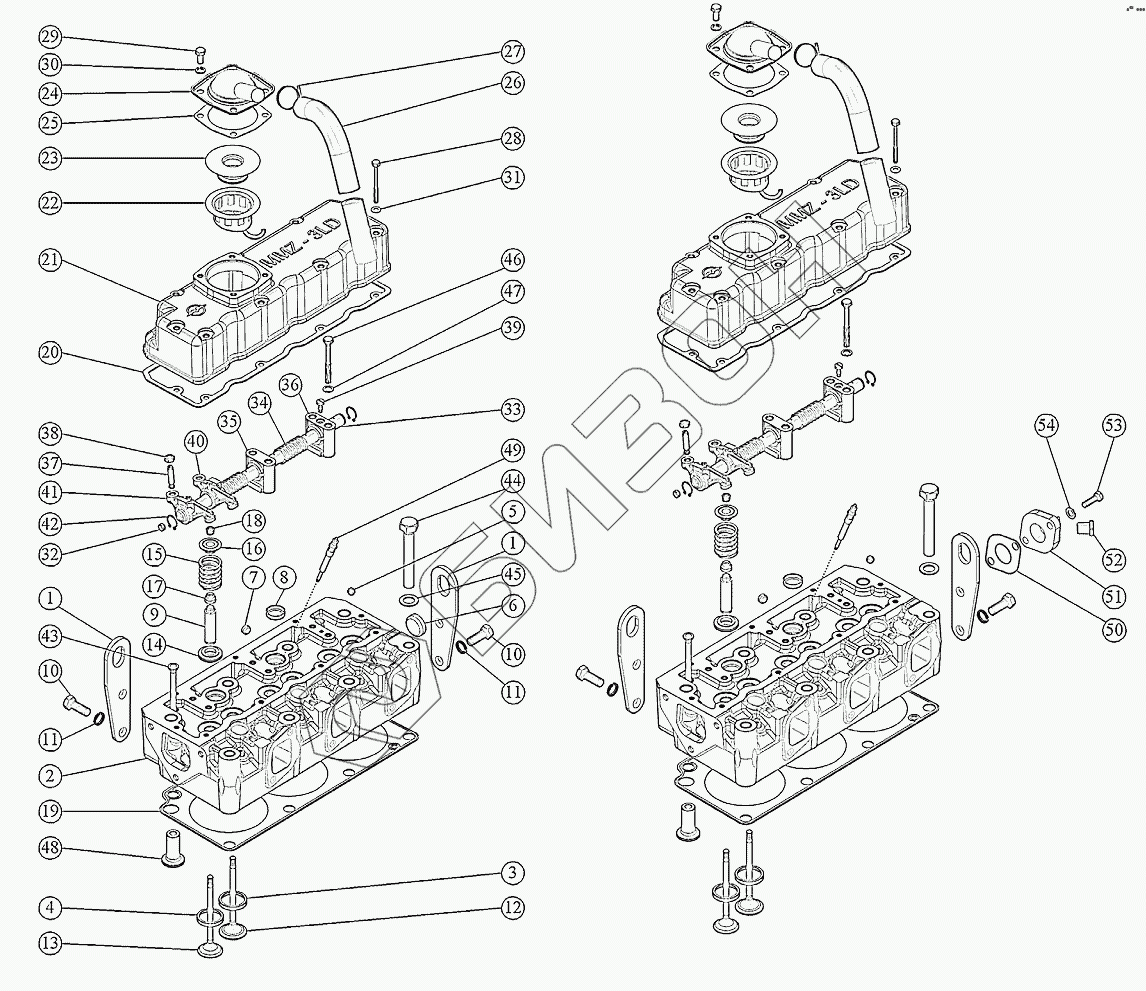

Графический каталог запасных частей к технике: ММЗ-3LD. Установка головки цилиндров. Механизм коромысел
1
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3LD-1003010-01 | 3LD-1003010-01 | Установка головки цилиндров |
Загрузка ...
|
|
| 3LD-1007100 | 3LD-1007100 | Механизм коромысел |
Загрузка ...
|
|
| 3LD-3707030 | 3LD-3707030 | Установка свечей накаливания |
Загрузка ...
|
|
| 3LD-1003120 | 3LD-1003120 | Установка патрубка |
Загрузка ...
|
|
| 3LD-1003010 | 3LD-1003010 | Установка головки цилиндров |
Загрузка ...
|
|
| 3LD-1003100 | 3LD-1003100 | Установка крышки головки цилиндров |
Загрузка ...
|
|
| 3LD-1003013-01 | 3LD-1003013-01 | Головка цилиндров |
Загрузка ...
|
|
| 3LD-1003013 | 3LD-1003013 | Головка цилиндров |
Загрузка ...
|
|
| 3LD-1003011-01 | 3LD-1003011-01 | Головка цилиндров |
Загрузка ...
|
|
| 3LD-1003011 | 3LD-1003011 | Головка цилиндров |
Загрузка ...
|
|
| 1 | 3LD-1002361 | Серьга |
Загрузка ...
|
|
| 2 | 3LD-1003015 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 3LD-1003015-01 | Головка цилиндров |
Загрузка ...
|
|
| 3 | 3LD-1003018 | Седло клапана впускного |
Загрузка ...
|
|
| 4 | 3LD-1003019 | Седло клапана выпускного |
Загрузка ...
|
|
| 5 | 3LD-1003025 | Заглушка |
Загрузка ...
|
|
| 6 | 3LD-1003026 | Заглушка |
Загрузка ...
|
|
| 7 | 3LD-1003028 | Заглушка |
Загрузка ...
|
|
| 8 | 3LD-1003029 | Заглушка |
Загрузка ...
|
|
| 9 | 3LD-1007032 | Втулка направляющая клапана |
Загрузка ...
|
|
| 10 | M12-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 11 | 12Т65Г06 | ШАЙБА |
Загрузка ...
|
|
| 12 | 3LD-1007014 | Клапан впускной |
Загрузка ...
|
|
| 12 | 3LD-1007014-Б | Клапан впускной |
Загрузка ...
|
|
| 13 | 3LD-1007015 | Клапан выпускной |
Загрузка ...
|
|
| 13 | 3LD-1007015-Б | Клапан выпускной |
Загрузка ...
|
|
| 14 | 3LD-1007055 | Шайба пружины клапана |
Загрузка ...
|
|
| 15 | 2108-1007020 | Пружина клапана |
Загрузка ...
|
|
| 16 | 249-1007025 | Тарелка пружины клапана |
Загрузка ...
|
|
| 16 | 2108-1007025 | Тарелка пружины клапана |
Загрузка ...
|
|
| 17 | 5030667070 | Манжета уплотнительная клапана |
Загрузка ...
|
|
| 18 | SWAG32903161 | Сухарь клапана |
Загрузка ...
|
|
| 19 | 3LD-1003020 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 20 | 3LD-1003108 | Прокладка крышки головки цилиндров |
Загрузка ...
|
|
| 21 | 3LD-1003122 | Крышка головки цилиндров |
Загрузка ...
|
|
| 22 | 3LD-1014440 | Стакан с трубкой |
Загрузка ...
|
|
| 23 | 3LD-1014445 | Маслоотражатель |
Загрузка ...
|
|
| 24 | 240-1002430-Г | КОРПУС САПУНА |
Загрузка ...
|
|
| 25 | 240-1002444-А1 | Прокладка |
Загрузка ...
|
|
| 26 | 20x28,5-063 | Рукав |
Загрузка ...
|
|
| 27 | ASFA-L-W120-32 | Хомут |
Загрузка ...
|
|
| 27 | NORMA-TORRO20-32/9-C7W1S | Хомут |
Загрузка ...
|
|
| 28 | M6-6gx80.88.35.016 | Болт |
Загрузка ...
|
|
| 29 | M8-6gx16.88.35.016 | Болт |
Загрузка ...
|
|
| 30 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 31 | А6.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 32 | 3LD-1003027 | Заглушка |
Загрузка ...
|
|
| 33 | 3LD-1007102 | Ось коромысел |
Загрузка ...
|
|
| 34 | 3LD-1007103 | Пружина оси коромысел |
Загрузка ...
|
|
| 35 | 3LD-1007152 | Стойка оси коромысел |
Загрузка ...
|
|
| 36 | 3LD-1007152-01 | Стойка оси коромысел |
Загрузка ...
|
|
| 37 | 3LD-1007175 | Винт регулировочный |
Загрузка ...
|
|
| 38 | 3LD-1007176 | Гайка |
Загрузка ...
|
|
| 39 | 3LD-1007185 | Фиксатор оси коромысел |
Загрузка ...
|
|
| 40 | 3LD-1007211 | Коромысло клапана впускного со втулкой |
Загрузка ...
|
|
| 41 | 3LD-1007212 | Коромысло клапана выпускного со втулкой |
Загрузка ...
|
|
| 42 | А16 | Кольцо |
Загрузка ...
|
|
| 43 | 3LD-1007310 | Штанга |
Загрузка ...
|
|
| 44 | 240-1002047-Б | БОЛТ |
Загрузка ...
|
|
| 45 | 48-1002318 | Шайба |
Загрузка ...
|
|
| 46 | M8-6gx60.88.35.016 | Болт |
Загрузка ...
|
|
| 47 | А8.01.08кп.016 | ШАЙБА |
Загрузка ...
|
|
| 48 | 3LD-1007375 | Толкатель клапана |
Загрузка ...
|
|
| 49 | 11721732 | Свеча накаливания |
Загрузка ...
|
|
| 50 | 3LD-1003118 | Прокладка |
Загрузка ...
|
|
| 51 | 3LD-1003119 | Патрубок |
Загрузка ...
|
|
| 52 | КГ3/8dmА12.016 | Пробка |
Загрузка ...
|
|
| 53 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 54 | А8.01.08кп.016 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
