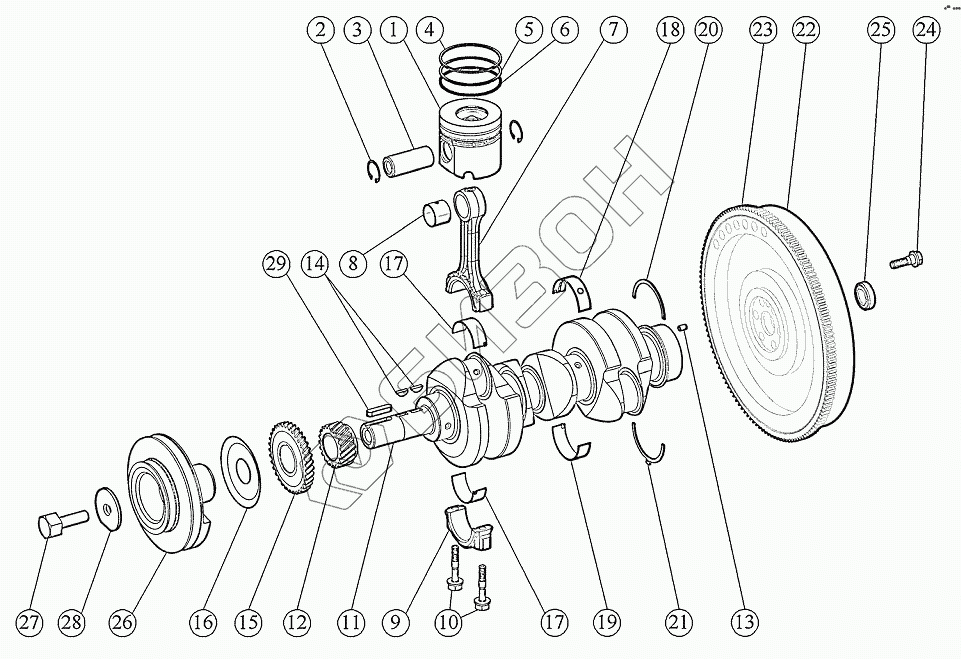

Графический каталог запасных частей к технике: ММЗ-3LD. Кривошипно-шатунный механизм. Установка маховика
1
1
2
3
3
4
4
5
5
5
6
6
6
7
8
9
10
10
10
10
10
11
11
11
11
12
13
14
15
16
17
17
17
18
18
19
19
20
21
22
22
22
22
22
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3LD-1004500-01 | 3LD-1004500-01 | Кривошипно-шатунный механизм |
Загрузка ...
|
|
| 3LD-1005110 | 3LD-1005110 | Установка маховика |
Загрузка ...
|
|
| А23.01-69-3LDСБН2 | А23.01-69-3LDСБН2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| А23.01-69-3LDСБН1 | А23.01-69-3LDСБН1 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 3LD-1005110-04 | 3LD-1005110-04 | Установка маховика |
Загрузка ...
|
|
| 3LD-1005110-05 | 3LD-1005110-05 | Установка маховика |
Загрузка ...
|
|
| А23.01-57-3LDСБН2 | А23.01-57-3LDСБН2 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| А23.01-57-3LDСБН1 | А23.01-57-3LDСБН1 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 3LD-1005130 | 3LD-1005130 | Установка шкива |
Загрузка ...
|
|
| 3LD-1004500 | 3LD-1004500 | Кривошипно-шатунный механизм |
Загрузка ...
|
|
| 3LD-1004010-01 | 3LD-1004010-01 | Поршень с шатуном |
Загрузка ...
|
|
| 3LD-1004010 | 3LD-1004010 | Поршень с шатуном |
Загрузка ...
|
|
| 1 | A3LD-1004021-А | Поршень |
Загрузка ...
|
|
| 1 | 3LD-1004021 | Поршень |
Загрузка ...
|
|
| 2 | 3LD-1004022 | Кольцо поршневого пальца |
Загрузка ...
|
|
| 3 | К3LD-1004042 | Палец поршневой |
Загрузка ...
|
|
| 3 | Т3LD-1004042 | Палец поршневой |
Загрузка ...
|
|
| 4 | 3LD-1004062 | Кольцо компрессионное |
Загрузка ...
|
|
| 4 | 24-087-30-03 | Кольцо компрессионное |
Загрузка ...
|
|
| 5 | 3LD-1004063 | Кольцо компрессионное |
Загрузка ...
|
|
| 5 | 30-087-20-13 | Кольцо компрессионное |
Загрузка ...
|
|
| 5 | 3LD-1004063-А | Кольцо компрессионное |
Загрузка ...
|
|
| 6 | 3LD-1004100-А1 | Шатун |
Загрузка ...
|
|
| 6 | 64-087-30-10 | Кольцо маслосъемное |
Загрузка ...
|
|
| 6 | 3LD-1004080 | Кольцо маслосъемное |
Загрузка ...
|
|
| 7 | 3LD-1004112-А1 | Шатун |
Загрузка ...
|
|
| 8 | А57.01.036 | Втулка верхней головки шатуна |
Загрузка ...
|
|
| 9 | 3LD-1004125-А1 | Крышка шатуна |
Загрузка ...
|
|
| 10 | 3LD-1004182-А1 | Болт шатунный |
Загрузка ...
|
|
| 10 | 3LD-1005015 | Вал коленчатый |
Загрузка ...
|
|
| 10 | 3LD-1005015-01 | Вал коленчатый |
Загрузка ...
|
|
| 10 | 3LD-1005015-02 | Вал коленчатый |
Загрузка ...
|
|
| 10 | 3LD-1005015-03 | Вал коленчатый |
Загрузка ...
|
|
| 11 | 3LD-1005020 | Вал коленчатый |
Загрузка ...
|
|
| 11 | 3LD-1005020-03 | Вал коленчатый |
Загрузка ...
|
|
| 11 | 3LD-1005020-02 | Вал коленчатый |
Загрузка ...
|
|
| 11 | 3LD-1005020-01 | Вал коленчатый |
Загрузка ...
|
|
| 12 | 240-1005030-Д | Шестерня распределения коленчатого вала |
Загрузка ...
|
|
| 13 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 14 | 245-1005013-Б | Шпонка |
Загрузка ...
|
|
| 15 | 3LD-1005033 | Шестерня привода масляного насоса |
Загрузка ...
|
|
| 16 | 3LD-1005042 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 17 | А23.01-57.010-01 | Вкладыш шатунный |
Загрузка ...
|
|
| 17 | А23.01-57.010 | Вкладыш шатунный |
Загрузка ...
|
|
| 18 | А23.01-69.004 | Вкладыш коренной |
Загрузка ...
|
|
| 18 | А23.01-69.004-01 | Вкладыш коренной |
Загрузка ...
|
|
| 19 | А23.01-69.005 | Вкладыш коренной |
Загрузка ...
|
|
| 19 | А23.01-69.005-01 | Вкладыш коренной |
Загрузка ...
|
|
| 20 | А23.01-82.009 | Полукольцо упорное |
Загрузка ...
|
|
| 21 | А23.01-82.010 | Полукольцо упорное |
Загрузка ...
|
|
| 22 | 3LD-1005120 | Маховик |
Загрузка ...
|
|
| 22 | 3LD-1005120-Г | Маховик |
Загрузка ...
|
|
| 22 | 3LD-1005120-В-01 | Маховик |
Загрузка ...
|
|
| 22 | 3LD-1005114-Г | Маховик |
Загрузка ...
|
|
| 22 | 3LD-1005114-В-01 | Маховик |
Загрузка ...
|
|
| 22 | 3LD-1005114 | Маховик |
Загрузка ...
|
|
| 23 | 3LD-1005121 | Венец маховика |
Загрузка ...
|
|
| 24 | 3LD-1005127 | Болт крепления маховика |
Загрузка ...
|
|
| 25 | 180104К1С1 | Подшипник |
Загрузка ...
|
|
| 25 | 180104АС17 | Подшипник |
Загрузка ...
|
|
| 26 | 3LD-1005131 | Шкив коленчатого вала |
Загрузка ...
|
|
| 27 | 260-1005054-01 | Болт коленчатого вала |
Загрузка ...
|
|
| 28 | 260-1005055 | Шайба |
Загрузка ...
|
|
| 29 | 3-10х8х40 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
