Графический каталог запасных частей к технике: Raywin YC4D2455-D39. R3000-1002000/03 Cylinder Block Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
3
3.1
3.2
3.3
3.3.1
3.3.2
3.4
3.5

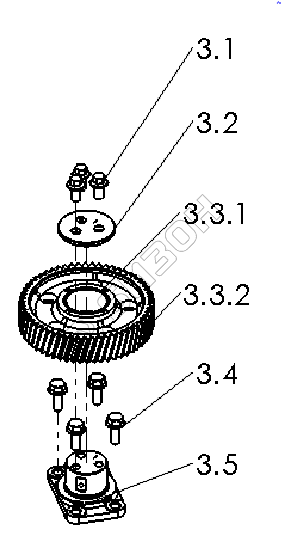

Позиция на иллюстрации Заводской номер детали Название детали Цена
3 R3000-1002300 Idler gear parts
Загрузка ...
3.1 Q1840816TF2 Bolt
Загрузка ...
3.2 R3000-1002307 Timing idler gear baffle plate
Загрузка ...
3.3 R3000-1002360 Timing idle gear subassembly
Загрузка ...
3.3.1 R3000-1002302 Timing idle gear bush
Загрузка ...
3.3.2 R3000-1002301 Timing idle gear
Загрузка ...
3.4 Q1840820TF2 Bolt
Загрузка ...
3.5 R3000-1002306A Timing idle gear shaft
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
