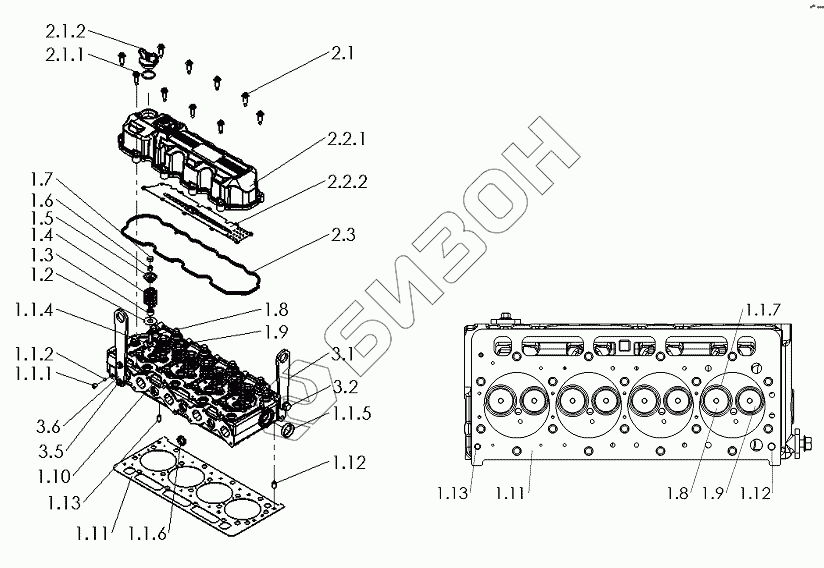

Графический каталог запасных частей к технике: Raywin YC4D2455-D39. R3000-1003000 Cylinder Head Assembly
1.1.1
1.1.2
1.1.4
1.1.5
1.1.6
1.1.7
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.8
1.9
1.9
1.10
1.11
1.11
1.12
1.12
1.13
1.13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| R7000-1003000 | R7000-1003000 | Cylinder head assembly |
Загрузка ...
|
|
| 1 | R3000-1003100 | Cylinderhead component |
Загрузка ...
|
|
| 1.1 | R3000-1003170A | Cylinder head assembly |
Загрузка ...
|
|
| 1.1.1 | GB/T308-6G60b | Ball |
Загрузка ...
|
|
| 1.1.2 | Q61901T1F32 | Screw plug |
Загрузка ...
|
|
| 1.1.3 | R3000-1003171A | Cylinder head |
Загрузка ...
|
|
| 1.1.4 | R3000-1003172 | Valve guaid |
Загрузка ...
|
|
| 1.1.5 | YC7-35 | Plug |
Загрузка ...
|
|
| 1.1.6 | YC7-24 | Plug |
Загрузка ...
|
|
| 1.1.7 | R3000-1003173 | Air intake valve seat |
Загрузка ...
|
|
| 1.1.8 | R3000-1003174 | Air exhaust valve seat |
Загрузка ...
|
|
| 1.2 | R3000-1003121 | Rotate gasket |
Загрузка ...
|
|
| 1.3 | R3000-1003105A | Valve stem seal |
Загрузка ...
|
|
| 1.4 | R3000-1003106 | Valve spring |
Загрузка ...
|
|
| 1.5 | R3000-1003116 | Valve spring seat |
Загрузка ...
|
|
| 1.6 | F3000-1003109 | Valve lock key |
Загрузка ...
|
|
| 1.7 | R3000-1007029 | Valve cap |
Загрузка ...
|
|
| 1.8 | R3000-1003111 | Air intake valve |
Загрузка ...
|
|
| 1.9 | R3000-1003103 | Air exhaust valve |
Загрузка ...
|
|
| 1.10 | R3000-1003002 | Cylinder head bolt |
Загрузка ...
|
|
| 1.11 | R3000-1003001 | Cylinder head gasket |
Загрузка ...
|
|
| 1.12 | YC24-1016 | Straight Pin |
Загрузка ...
|
|
| 1.13 | YC24-0816 | Straight Pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
