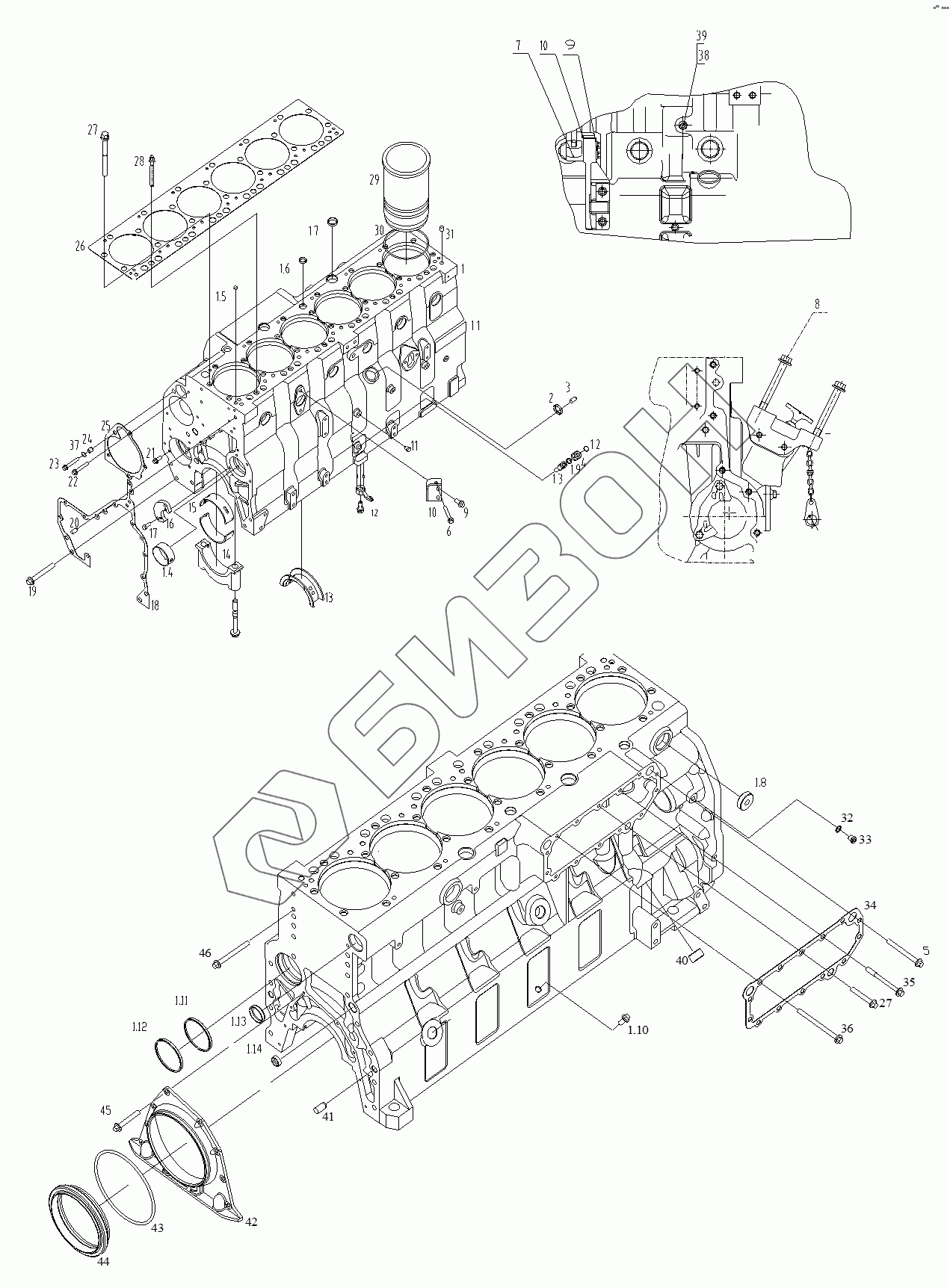

Графический каталог запасных частей к технике: SDEC 6CL320-2. CYLINDER BLOCK GROUP
1
1.4
1.5
1.6
D02A-161-31
1.8
1.9
1.10
1.11
1.12
1.13
1.14
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
D02A-323-40
D02A-323-40
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D02A-001-41 | CYLINDER BLOCK ASSY |
Загрузка ...
|
|
| 1.1 | D02A-002-32 | CYLINDER BLOCK MACHINED ASSEMBLY |
Загрузка ...
|
|
| 1.2 | D28-107-01 | O-RING |
Загрузка ...
|
|
| 1.3 | D02A-142-05 | OIL DIPSTICK TUBE |
Загрузка ...
|
|
| 1.4 | D02A-113-01B | CAMSHAFT BEARING |
Загрузка ...
|
|
| 1.5 | D02A-309-01 | Заглушка |
Загрузка ...
|
|
| 1.6 | D02A-161-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| D02A-161-31 | D02A-161-31 | CUP PLUG |
Загрузка ...
|
|
| 1.7 | D04-166-01A | CUP PLUG |
Загрузка ...
|
|
| 1.8 | D02A-308-01 | Заглушка |
Загрузка ...
|
|
| 1.9 | B00001546 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 1.10 | D02A-170-01 | PIPE PLUG |
Загрузка ...
|
|
| 1.11 | D02A-324-40 | O-RING |
Загрузка ...
|
|
| 1.12 | D02A-162-40 | CUP PLUG |
Загрузка ...
|
|
| 1.13 | D02A-310-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 1.14 | D04-167-01A | CUP PLUG |
Загрузка ...
|
|
| 2 | D02A-313-801 | PLUG |
Загрузка ...
|
|
| 3 | B00000301 | O-RING |
Загрузка ...
|
|
| 4 | D02A-179-01 | Гайка |
Загрузка ...
|
|
| 5 | B00002165 | HEX HEAD BOLT |
Загрузка ...
|
|
| 6 | B00002145 | HEX HEAD BOLT |
Загрузка ...
|
|
| 7 | D02A-173-40 | SUPPORT |
Загрузка ...
|
|
| 8 | B00002033 | HEX HEAD BOLT |
Загрузка ...
|
|
| 9 | B00002137 | HEX HEAD BOLT |
Загрузка ...
|
|
| 10 | D02A-174-40 | SUPPORT |
Загрузка ...
|
|
| 11 | D02A-166-01 | Заглушка, трубка |
Загрузка ...
|
|
| 12 | D02A-030-03 | PISTON-COOLING ORIFICE ASSY |
Загрузка ...
|
|
| 13 | D02A-111-40 | THRUST BEARING, CRANKSHAFT |
Загрузка ...
|
|
| D02A-323-40 | D02A-323-40 | THRUST BEARING, CRANKSHAFT |
Загрузка ...
|
|
| 14 | D02A-112-40 | MAIN BEARING |
Загрузка ...
|
|
| 15 | D02A-110-40 | MAIN BEARING |
Загрузка ...
|
|
| 16 | D02A-114-01C | CAMSHAFT THRUST PLATE |
Загрузка ...
|
|
| 17 | B00000631 | HEXAGON HEAD BOLT |
Загрузка ...
|
|
| 18 | D02A-129-40 | GEAR HOUSING GASKET |
Загрузка ...
|
|
| 19 | B00002062 | HEX HEAD BOLT |
Загрузка ...
|
|
| 20 | B00000098 | SPRING PIN |
Загрузка ...
|
|
| 21 | B00002142 | HEX HEAD BOLT |
Загрузка ...
|
|
| 22 | B00002147 | HEX HEAD BOLT |
Загрузка ...
|
|
| 23 | B00002153 | HEX HEAD BOLT |
Загрузка ...
|
|
| 24 | B00001020 | ELASTIC PIN |
Загрузка ...
|
|
| 25 | D02A-307-01 | Прокладка |
Загрузка ...
|
|
| 26 | D02A-109-30B | CYLINDER HEAD GASKET |
Загрузка ...
|
|
| 27 | D02A-107-40 | CYLINDER HEAD BOLT |
Загрузка ...
|
|
| 28 | D02A-108-40 | CYLINDER HEAD BOLT |
Загрузка ...
|
|
| 29 | D02A-104-43 | CYLINDER LINER |
Загрузка ...
|
|
| 30 | D02A-171-30A | SEAL |
Загрузка ...
|
|
| 31 | D02A-312-01 | ШтиФт, шпилька |
Загрузка ...
|
|
| 32 | B00001545 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 33 | B00001724 | HEXAGON PIPE PLUG |
Загрузка ...
|
|
| 34 | D02A-133-30A | OIL COOLER GASKET |
Загрузка ...
|
|
| 35 | D02A-311-01 | Болт |
Загрузка ...
|
|
| 36 | D02A-306-01A | HEX HEAD BOLT |
Загрузка ...
|
|
| 37 | B00001811 | ENLARGED ROUGH WASHER |
Загрузка ...
|
|
| 38 | B00001378 | O-RING |
Загрузка ...
|
|
| 39 | D02A-168-01 | HEXAGON PIPE PLUG |
Загрузка ...
|
|
| 40 | D02A-163-01 | Заглушка, трубка |
Загрузка ...
|
|
| 41 | B00000102 | DOWEL,PIN |
Загрузка ...
|
|
| 42 | D02A-115-01B | PLATE |
Загрузка ...
|
|
| 43 | D02A-116-01 | Манжета задней крышки, 0-кольцо |
Загрузка ...
|
|
| 44 | D02A-118-02B | CRANKSHAFT REAR SEAL |
Загрузка ...
|
|
| 45 | B00002114 | HEX HEAD BOLT |
Загрузка ...
|
|
| 46 | B00002057 | HEX HEAD BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
