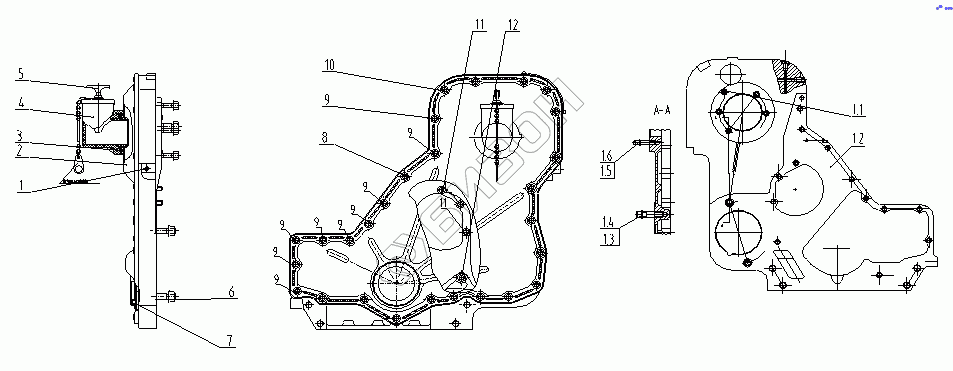

Графический каталог запасных частей к технике: SDEC 6CL320-2. GEAR HOUSING GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 D02B-001-40 GEAR HOUSING ASSY
Загрузка ...
1.1 S00011222 SCREW PLUG ASSEMBLY, GEAR HOUSING
Загрузка ...
1.2 B00000836 NUT, HEX FLANGE HEAD CAP
Загрузка ...
1.3 B00001125 STUD
Загрузка ...
1.4 B00000833 NUT, HEX FLANGE HEAD CAP
Загрузка ...
1.5 B00001104 STUD
Загрузка ...
1.6 B00001391 O-RING
Загрузка ...
2 D02B-102-40 COVER
Загрузка ...
3 D02B-109-03 SEALING RING
Загрузка ...
4 D02B-108-04C PIPE ELBOW, OIL FILLER
Загрузка ...
5 D02A-006-01A COVER ASSY, OIL FILLER
Загрузка ...
6 D02B-106-40 PTO GASKET
Загрузка ...
7 D02B-104-02A CRANKSHAFT FRONT SEAL
Загрузка ...
8 B00002147 HEX HEAD BOLT
Загрузка ...
9 B00002150 HEX HEAD BOLT
Загрузка ...
10 D02B-300-01 Болт
Загрузка ...
11 B00002135 HEX HEAD BOLT
Загрузка ...
12 B00002142 HEX HEAD BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
