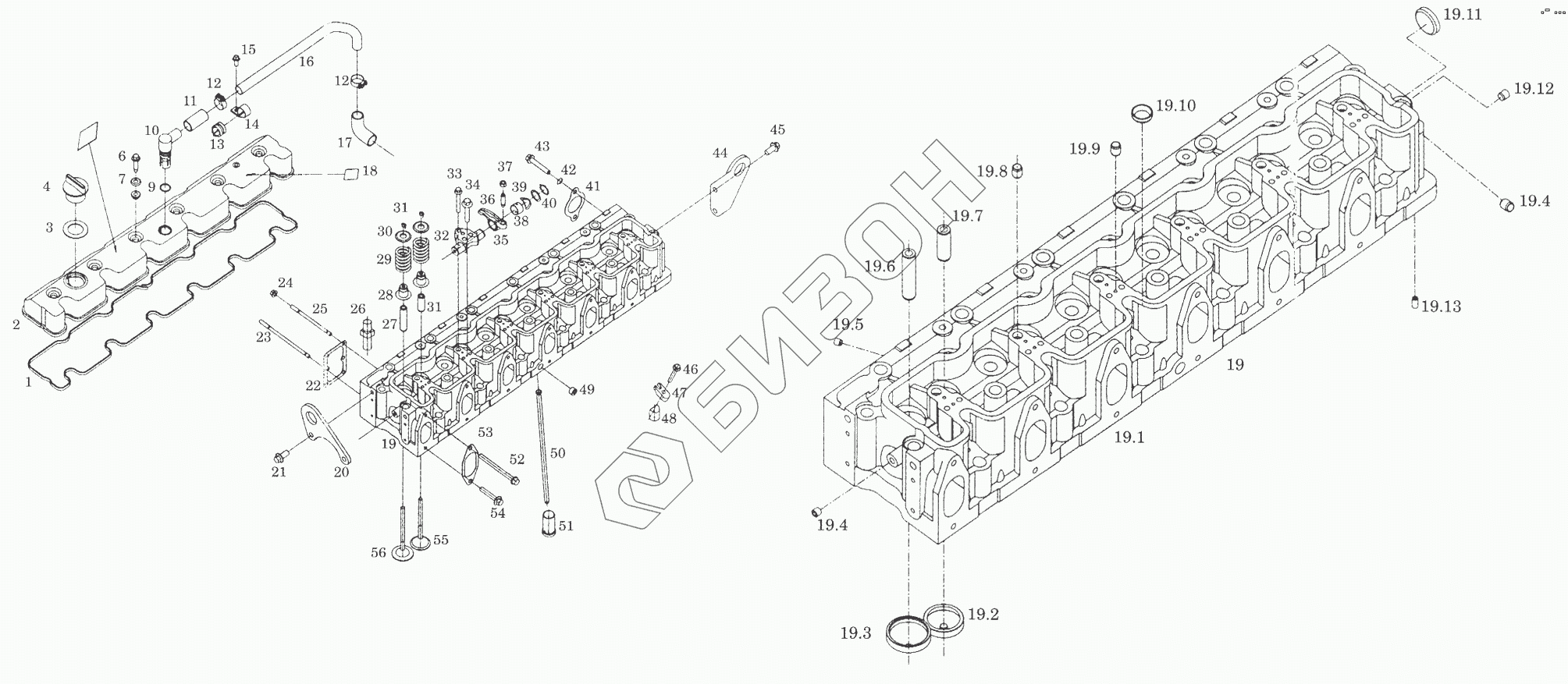

Графический каталог запасных частей к технике: SDEC серии 6114В. Головка блока цилиндров
1
2
3
4
6
7
9
10
11
12
12
13
14
15
16
17
18
19
19
19.1
19.2
19.3
19.4
19.4
19.5
19.6
19.7
19.8
19.9
19.10
19.11
19.12
19.13
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D04-135-30a | Прокладка, клапанная крышка |
Загрузка ...
|
|
| 2 | D04-134-30a | Клапанная крышка |
Загрузка ...
|
|
| 3 | D04-139-01 | Прокладка, крышка маслоналивного отверстия |
Загрузка ...
|
|
| 4 | D04-138-01 | Крышка, маслоналивное отверстие |
Загрузка ...
|
|
| 5 | D04-164-01 | Пластина с торговой маркой |
Загрузка ...
|
|
| 6 | D04-136-30a | Болт, клапанная крышка |
Загрузка ...
|
|
| 7 | D04-301-01 | Шайба, болт клапанной крышки |
Загрузка ...
|
|
| 8 | D04-300-01a | Прокладка, болт клапанной крышки |
Загрузка ...
|
|
| 9 | D04-318-01 | Прокладка, 0-кольцо |
Загрузка ...
|
|
| 10 | D04-140-30 | Соединительный элемент, система вентиляции двигателя |
Загрузка ...
|
|
| 11 | D04-314-01a | Шланг |
Загрузка ...
|
|
| 12 | Q/SC582-27-33 | Зажим |
Загрузка ...
|
|
| 13 | D04-315-01 | Подушка, зажимного кронштейна |
Загрузка ...
|
|
| 14 | D04-313-01 | Зажимной кронштейн |
Загрузка ...
|
|
| 15 | D02B-300-01 | Болт |
Загрузка ...
|
|
| 16 | D04-146-30 | Трубка, система вентиляции |
Загрузка ...
|
|
| 17 | D04-312-01a | Шланг колена |
Загрузка ...
|
|
| 18 | D04-319-01 | Шильд |
Загрузка ...
|
|
| 19 | D04-001-30a | Узел головки блока цилиндров |
Загрузка ...
|
|
| 19.1 | D04-101-30a | Головка блока цилиндров |
Загрузка ...
|
|
| 19.2 | D04-103-30 | Седло, выпускной клапан |
Загрузка ...
|
|
| 19.3 | D04-102-30 | Седло, впускной клапан |
Загрузка ...
|
|
| 19.4 | D04-132-01 | Заглушка, трубка |
Загрузка ...
|
|
| 19.5 | D04-317-01 | Заглушка |
Загрузка ...
|
|
| 19.6 | D04-104-30a | Направляющая втулка клапана, впуск |
Загрузка ...
|
|
| 19.7 | D04-310-01a | Направляющая втулка клапана, выпуск |
Загрузка ...
|
|
| 19.8 | D04-311-01a | Шпилька |
Загрузка ...
|
|
| 19.9 | GB119-A4x8 | Штифт, шпилька |
Загрузка ...
|
|
| 19.10 | D04-308-01 | Заглушка, развальцовка (ф25) |
Загрузка ...
|
|
| 19.11 | D04-167-01a | Заглушка, развальцовка |
Загрузка ...
|
|
| 19.12 | D04-316-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 19.13 | D04-161-01 | Шпилька, система регулировки расхода топлива |
Загрузка ...
|
|
| 20 | D04-142-30b | Пластина, передняя |
Загрузка ...
|
|
| 21 | GB5787-AM12x25 | Болт |
Загрузка ...
|
|
| 22 | D04-304-01 | Прокладка, термостат |
Загрузка ...
|
|
| 23 | D04-306-01 | Палец, термостат |
Загрузка ...
|
|
| 24 | GB6177-M8-Y | Гайка |
Загрузка ...
|
|
| 25 | D04-305-01 | Палец, термостат |
Загрузка ...
|
|
| 26 | D04-151-30 | Соединительный элемент, вентиль |
Загрузка ...
|
|
| 27 | D04-105-30 | Маслосъёмник, шток впускного клапана |
Загрузка ...
|
|
| 28 | D04-113-30a | Пружина, клапан |
Загрузка ...
|
|
| 29 | D04-114-30b | Фиксатор, пружина клапана |
Загрузка ...
|
|
| 30 | D04-115-30a | Цанга, клапан |
Загрузка ...
|
|
| 31 | D04-107-30 | Маслосъёмник, шток выпускного клапана |
Загрузка ...
|
|
| 32 | D04-005-30a | Вал, коромысло |
Загрузка ...
|
|
| 32.1 | D04-116-30a | Вал, коромысло |
Загрузка ...
|
|
| 32.2 | D04-117-01 | Заглушка, развальцовка |
Загрузка ...
|
|
| 33 | D04-120-30 | Болт, вал коромысла |
Загрузка ...
|
|
| 34 | GB5787-AM8x45-10.9 | Болт |
Загрузка ...
|
|
| 35 | D04-002-30a | Коромысло |
Загрузка ...
|
|
| 35.1 | D04-122-30a | Коромысло |
Загрузка ...
|
|
| 35.2 | D04-303-01a | Втулка, коромысло |
Загрузка ...
|
|
| 36 | D04-123-30a | Регулировочный винт, коромысло |
Загрузка ...
|
|
| 37 | D04-162-01 | Маленький колпачок |
Загрузка ...
|
|
| 38 | D04-129-01 | Шайба, пружина |
Загрузка ...
|
|
| 39 | D04-124-01 | Упорная пластина, коромысло |
Загрузка ...
|
|
| 40 | GB894.1-22 | Кольцо |
Загрузка ...
|
|
| 41 | D04-144-30 | Прокладка, выпускной коллектор |
Загрузка ...
|
|
| 42 | D04-320-01 | Стопорная шайба |
Загрузка ...
|
|
| 43 | D04-145-30 | Болт, выпускной коллектор |
Загрузка ...
|
|
| 44 | D04-143-30c | Задняя пластина |
Загрузка ...
|
|
| 45 | GB5787-AM12x25 | Болт |
Загрузка ...
|
|
| 46 | D04-148-30 | Болт, форсунка |
Загрузка ...
|
|
| 47 | D04-147-30 | Зажим, форсунка |
Загрузка ...
|
|
| 48 | D04-302-01 | Суппорт, зажим форсунки |
Загрузка ...
|
|
| 49 | D04-309-01 | Заглушка , трубка |
Загрузка ...
|
|
| 50 | D04-128-30a | Штанга толкателя |
Загрузка ...
|
|
| 51 | D04-127-30b | Толкатель клапана |
Загрузка ...
|
|
| 52 | D04-307-01a | Болт, впускной коллектор |
Загрузка ...
|
|
| 53 | D04-131-30 | Прокладка, впускной коллектор |
Загрузка ...
|
|
| 54 | GB5787-AM10x55 | Болт |
Загрузка ...
|
|
| 55 | D04-111-30 | Выпускной клапан |
Загрузка ...
|
|
| 56 | D04-110-30a | Впускной клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
