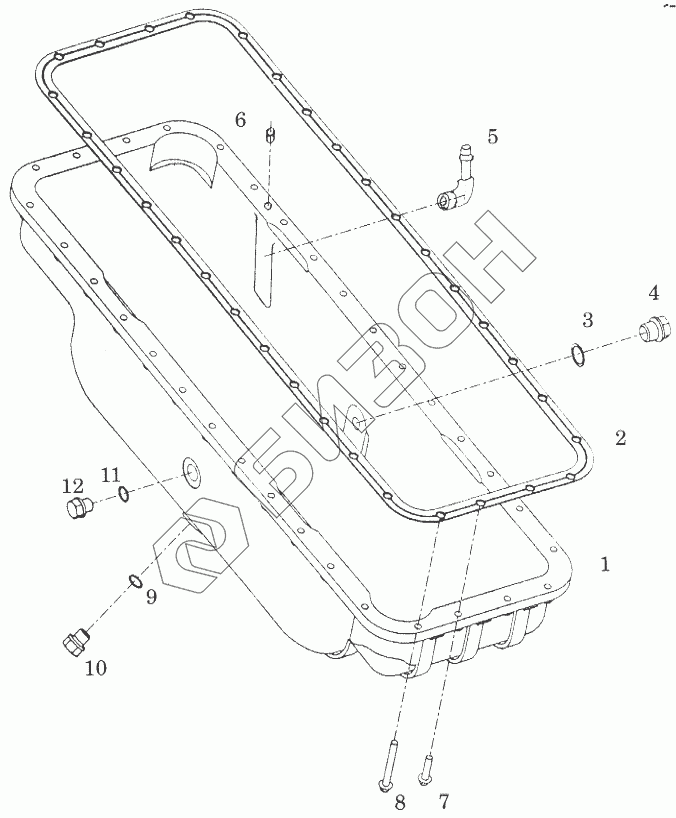

Графический каталог запасных частей к технике: SDEC серии 6114В. Масляный поддон

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
D03-001-31 D03-001-31 Сварной масляный поддон
Загрузка ...
D02A-164-01 D02A-164-01 Заглушка, трубка
Загрузка ...
Q/SC598-18x22 Q/SC598-18x22 Медная шайба
Загрузка ...
GB5787-AM8x25 GB5787-AM8x25 Болт
Загрузка ...
D03-107-01 D03-107-01 Длинная прижимная полоса
Загрузка ...
D03-106-01 D03-106-01 L тип, прижимная полоса
Загрузка ...
D03-001-32 D03-001-32 Сварной масляный поддон
Загрузка ...
1 D03-101-31 Масляный поддон
Загрузка ...
2 D03-104-30 Прокладка, масляный поддон
Загрузка ...
3 Q/SC598-22x28 Медная шайба
Загрузка ...
4 Q/SC587.1-M22x1.5 Заглушка винтовая
Загрузка ...
5 D03-030-01 Сварная трубка, линия возврата масла
Загрузка ...
6 D03-305-01 Заглушка
Загрузка ...
7 GB5787-AM8x35 Болт
Загрузка ...
8 GB5787-AM8x70 Болт
Загрузка ...
9 Q/SC1294-18 Прокладка, резиновая интегрированная шайба
Загрузка ...
10 Q/SC587.1-M18x1.5 Заглушка винтовая
Загрузка ...
11 Q/SC598-16x20 Медная шайба
Загрузка ...
12 Q/SC587.1-M16x1.5 Заглушка винтовая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
