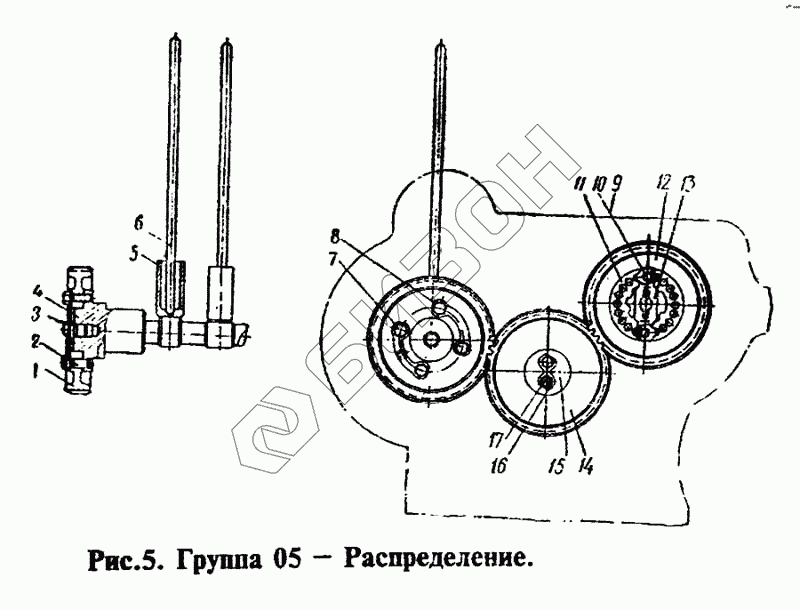

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Распределение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 СМД1-0502 Шестерня распределительного вала
Загрузка ...
2 СМД7-0517 Штифт
Загрузка ...
3 СМД55-0511 Подпятник
Загрузка ...
4 14-0501-1 Вал распределительный
Загрузка ...
5 СМД1-0512 Толкатель
Загрузка ...
6 СМД14-0513 Штанга толкателя
Загрузка ...
7 БНП-М10Х25 Болт
Загрузка ...
8 14-0518 Шайба замковая
Загрузка ...
9 БНП-М8Х20 Болт
Загрузка ...
10 ШСН-8,5Х20 Шайба стопорная
Загрузка ...
11 СМД55-0510 Фланец шлицевой
Загрузка ...
12 СМД14-05С2 Шестерня топливного насоса в сборе
Загрузка ...
13 СМД7-0516А Поводок
Загрузка ...
14 СМД1-05С4Б Шестерня паразитная в сборе
Загрузка ...
15 СМД55-0506 Шайба
Загрузка ...
16 ШЗ-9Х24 Шайба замковая
Загрузка ...
17 БНП-М8Х16 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
