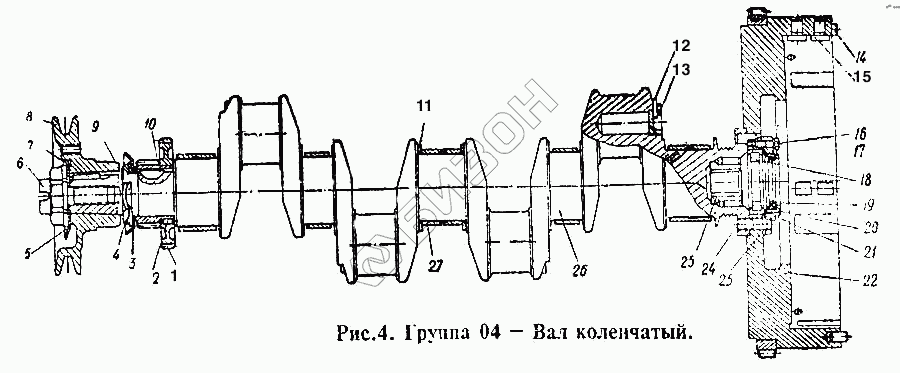

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Вал коленчатый
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15К-04С12 | Блок шестерен в сборе |
Загрузка ...
|
|
| 2 | ШЦ2-6Х16 | Штифт цилиндрический |
Загрузка ...
|
|
| 3 | 14-0405-1 | Маслоотражатель |
Загрузка ...
|
|
| 4 | 15К-0445 | Гайка |
Загрузка ...
|
|
| 5 | СМД9-0424 | Втулка шлицевая |
Загрузка ...
|
|
| 5 | СМД7-0409-1 | Шайба стопорная |
Загрузка ...
|
|
| 6 | СМД7-0407-1 | Храповик коленчатого вала |
Загрузка ...
|
|
| 7 | 14-0413 | Шпонка |
Загрузка ...
|
|
| 8 | 14-0406-1 | Шкив коленчатого вала |
Загрузка ...
|
|
| 9 | 15К-0444 | Шайба замковая |
Загрузка ...
|
|
| 10 | ШС-10Х38 | Шпонка сегментная |
Загрузка ...
|
|
| 11 | 14-0423-1 | Полукольцо упорное |
Загрузка ...
|
|
| 12 | Ш-4Х20 | Шплинт |
Загрузка ...
|
|
| 13 | СМД55-0411 | Заглушка |
Загрузка ...
|
|
| 13 | 14-0411Б | Заглушка (для чугунного вала) |
Загрузка ...
|
|
| 14 | ШЦ2-13Х26 | Штифт цилиндрический |
Загрузка ...
|
|
| 15 | 14-0435-2 | Палец ведущий |
Загрузка ...
|
|
| 16 | БНП-М6Х25 | Болт |
Загрузка ...
|
|
| 17 | ШПН-6 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 292208Кили292208 | Роликоподшипник 50Х80Х18 |
Загрузка ...
|
|
| 18 | 1208 | Подшипник шариковй 40х80х18 |
Загрузка ...
|
|
| 19 | Н-6227 | Сальник самоподжимной каркасный 40-62-9 |
Загрузка ...
|
|
| 19 | Н-6209 | Сальник самоподжимной каркасный 50-70-9 |
Загрузка ...
|
|
| 20 | СМД9-0425 | Корпус сальника |
Загрузка ...
|
|
| 21 | СМД7-0428 | Прокладка |
Загрузка ...
|
|
| 22 | 14-04С6-1 | Маховик в сборе |
Загрузка ...
|
|
| 23 | 14-0412 | Шайба замковая |
Загрузка ...
|
|
| 24 | 14-0414 | Болт крепления маховика |
Загрузка ...
|
|
| 26 | 14-04С8 | Вал коленчатый в сборе с вкладышами |
Загрузка ...
|
|
| 27 | 14-04С10 | Комплект коренных вкладышей |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
