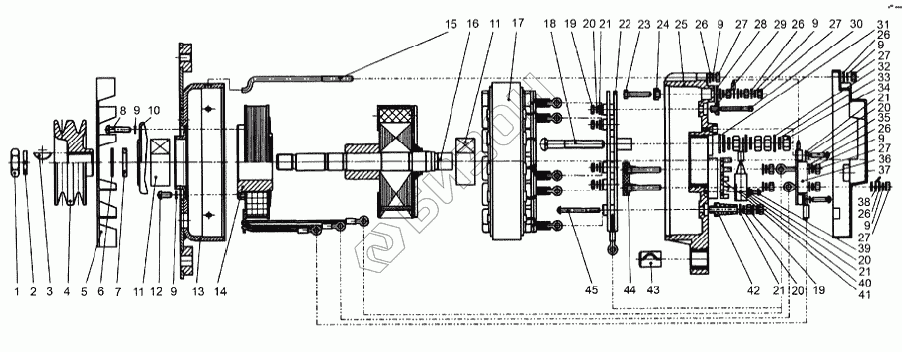

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Генератор
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
21
21
21
22
23
24
25
26
26
26
26
26
27
27
27
27
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16х1,5 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 2 | 16.65Г ГОСТ 6402-70 | Шайба пружинная |
Загрузка ...
|
|
| 3 | ГЛЦИ.71115.025 | Шпонка |
Загрузка ...
|
|
| 4 | ФЭГТ.2000.042 | Шкив |
Загрузка ...
|
|
| 5 | ФЭГТ.2000.022 | Вентилятор |
Загрузка ...
|
|
| 6 | ГЛЦИ.758481.018 | Шайба |
Загрузка ...
|
|
| 7 | ФЭГТ.2000.025 | Втулка дистанционная |
Загрузка ...
|
|
| 8 | В.М5х25 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 9 | 5.65Г ГОСТ 6402-70 | Шайба пружинная |
Загрузка ...
|
|
| 10 | ГЛЦИ.711352.015 | Крышка подшипника |
Загрузка ...
|
|
| 11 | 6-180603КС9 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 12 | В.М5х10 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 13 | ФЭГТ.2000.004 | Щит подшипниковый |
Загрузка ...
|
|
| 14 | ФЭГТ.2000.020 | Катушка |
Загрузка ...
|
|
| 15 | ГЛЦИ.758274.008-01 | Шпилька |
Загрузка ...
|
|
| 16 | ФЭГТ.2000.0015 | Ротор |
Загрузка ...
|
|
| 17 | ФЭГТ.2000.023 | Статор |
Загрузка ...
|
|
| 18 | ФЭГТ.2000.037 | Винт |
Загрузка ...
|
|
| 19 | М4 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 4.65Г ГОСТ 6402-70 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 4.01 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | БВП97-150 | Блок выпрямительный |
Загрузка ...
|
|
| 23 | ФЭГТ.2000.0056 | Болт |
Загрузка ...
|
|
| 24 | ФЭГТ.2000.0026 | Изолятор |
Загрузка ...
|
|
| 25 | ФЭГТ.2000.0001 | Щит подшипниковый |
Загрузка ...
|
|
| 26 | 5.01 ГОСТ11371-78 | Шайба |
Загрузка ...
|
|
| 27 | М5 ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 28 | ГЛЦИ.758481.014 | Шайба |
Загрузка ...
|
|
| 29 | ГЛЦИ.757552.001 | Изолятор фазный |
Загрузка ...
|
|
| 30 | ГЛЦИ.758164.005 | Винт |
Загрузка ...
|
|
| 31 | ФЭГТ.2000.030 | Шайба |
Загрузка ...
|
|
| 32 | 8.01 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | 8.65Г ГОСТ 6402-70 | Шайба пружинная |
Загрузка ...
|
|
| 34 | М8 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 35 | В.М4х20 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 36 | 7342.3702 | Регулятор напряжения |
Загрузка ...
|
|
| 36 | 7921.3702 | Регулятор напряжения |
Загрузка ...
|
|
| 36 | 841.3702 | Регулятор напряжения |
Загрузка ...
|
|
| 37 | ФЭГТ.2000.021 | Крышка |
Загрузка ...
|
|
| 38 | ГЛЦИ.757461.017 | Клемма соединительная |
Загрузка ...
|
|
| 39 | В.М4х6 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 40 | ФЭГТ.2000.062 | Конденсатор |
Загрузка ...
|
|
| 41 | ГЛЦИ.757546.002 | Изолятор |
Загрузка ...
|
|
| 42 | ГЛЦИ.757552.002 | Изолятор фазный |
Загрузка ...
|
|
| 43 | ГЛЦИ.723211.019 | Втулка разрезная |
Загрузка ...
|
|
| 44 | ФЭГТ.2000.029 | Колодка выводов |
Загрузка ...
|
|
| 45 | В.М4х55 ГОСТ 17473-80 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
