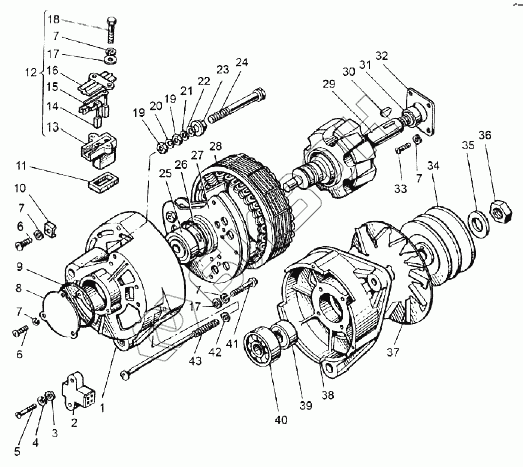

Графический каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Генератор
1
2
3
4
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5702.3701300 | 5702.3701300 | Крышка со стороны контактных колец в сборе |
Загрузка ...
|
|
| 5702.3701-20 | 5702.3701-20 | Генератор в сборе |
Загрузка ...
|
|
| 1 | 5702.3701301 | Крышка со стороны контактных колец |
Загрузка ...
|
|
| 2 | 3802.3701306 | Колодка |
Загрузка ...
|
|
| 3 | М11-40028 | Шайба |
Загрузка ...
|
|
| 4 | Х-1012-Т | Шайба |
Загрузка ...
|
|
| 5 | 8Х-4166 | Винт |
Загрузка ...
|
|
| 6 | 7Х-1542 | Винт |
Загрузка ...
|
|
| 7 | Х-4001-Т | Шайба |
Загрузка ...
|
|
| 8 | 5702.3701060 | Крышка подшипника |
Загрузка ...
|
|
| 9 | 19.3701008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | ВК14-3708053 | Скоба |
Загрузка ...
|
|
| 11 | 3802-3701007 | Прокладка уплотнительная |
Загрузка ...
|
|
| 12 | Г250П1-3701010 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 13 | Г250П1-3701011 | Щеткодержатель |
Загрузка ...
|
|
| 14 | Г250П1-3701020 | Щетка |
Загрузка ...
|
|
| 15 | Г250П1-3701030 | Щетка |
Загрузка ...
|
|
| 16 | Г250П1-3701012 | Крышка щеткодержателя |
Загрузка ...
|
|
| 17 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 18 | Г250-3701016 | Болт специальный |
Загрузка ...
|
|
| 19 | 8Х-1537 | Гайка |
Загрузка ...
|
|
| 20 | МХ-0246-Т | Шайба |
Загрузка ...
|
|
| 21 | Х-4069-Т | Шайба |
Загрузка ...
|
|
| 22 | 1-МЮ-37-Т | Шайба |
Загрузка ...
|
|
| 23 | 3802-3701319 | Втулка |
Загрузка ...
|
|
| 24 | 3802.3701309 | Болт контактный |
Загрузка ...
|
|
| 25 | 6-180603К1С9 | Подшипник |
Загрузка ...
|
|
| 26 | 3802.3701308 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | ИАЕЮ.4352.14002 | Блок БПВ 7-100-02 выпрямительный |
Загрузка ...
|
|
| 28 | 5702.3701100 | Статор |
Загрузка ...
|
|
| 29 | 5702.3701200 | Ротор |
Загрузка ...
|
|
| 30 | 4598241264 | Шпонка |
Загрузка ...
|
|
| 31 | 5702.3701214 | Втулка распорная |
Загрузка ...
|
|
| 32 | 3802.3701404 | Шайба специальная |
Загрузка ...
|
|
| 33 | 3802.3701406 | Винт специальный |
Загрузка ...
|
|
| 34 | 5702.3701051 | Шкив |
Загрузка ...
|
|
| 35 | МХ-0234-Т | Шайба |
Загрузка ...
|
|
| 36 | МХ-0235 | Гайка |
Загрузка ...
|
