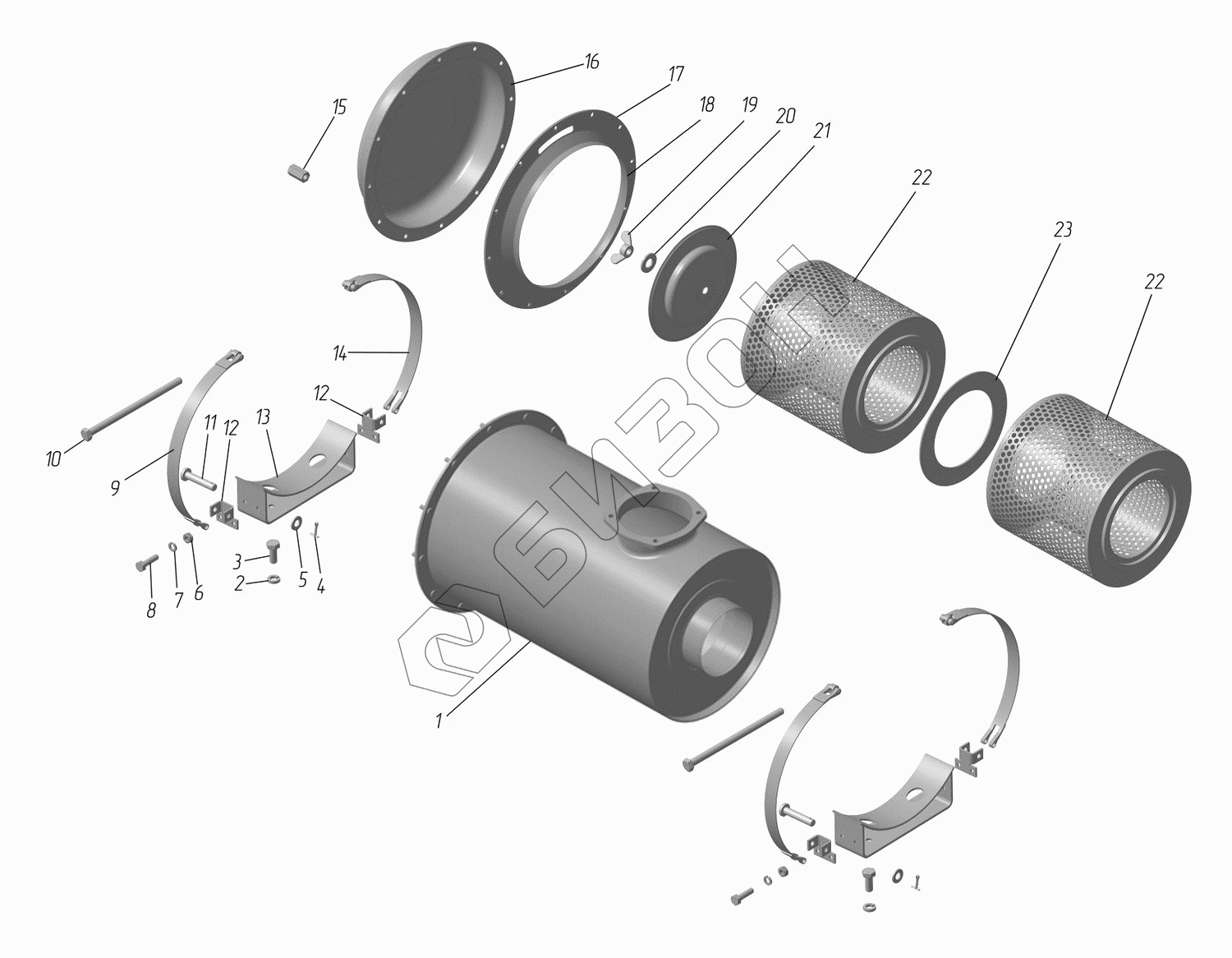

Графический каталог запасных частей к технике: ТМЗ-8421.10. Фильтр воздушный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
8421.1109010
7511.1109010-10
1
15
16
17
18
19
20
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
8421.1109010 8421.1109010 Фильтр воздушный в сборе
Загрузка ...
7511.1109010-10 7511.1109010-10 Фильтр воздушный (в сборе)
Загрузка ...
1 8421.1109048 Корпус воздушного фильтра
Загрузка ...
15 8421.1109458 Гайка М8
Загрузка ...
16 8421.1109436 Корпус бункера
Загрузка ...
17 8421.1109030 Прокладка бункера
Загрузка ...
18 8421.1109442 Направляющая бункера
Загрузка ...
19 8421.1109576 Гайка фильтрующего элемента
Загрузка ...
20 8421.1109577 Кольцо уплотнительное
Загрузка ...
21 8421.1109099 Держатель фильтрующего элемента
Загрузка ...
22 8421.1109080 Элемент фильтрующий в сборе
Загрузка ...
23 8421.1109544 Проставка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
