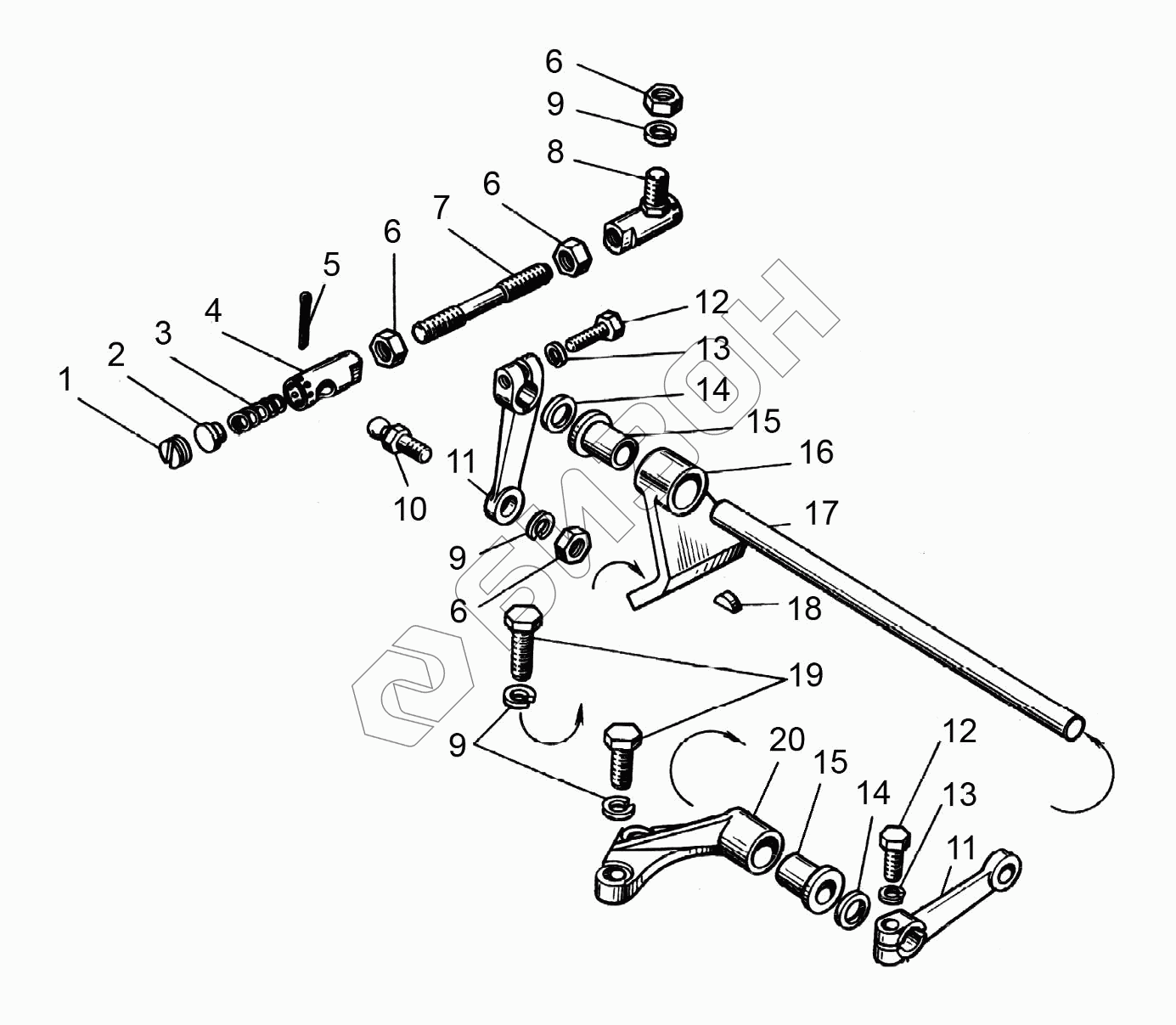

Графический каталог запасных частей к технике: ТМЗ-8421.10. Привод управления регулятором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
6
6
7
8
9
9
9
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 204.1108060 Пробка
Загрузка ...
2 204.1108059 Сухарь наконечника
Загрузка ...
3 204.1108058 Пружина наконечника
Загрузка ...
4 840.1108056 Наконечник
Загрузка ...
5 258003-П29 Шплинт 1,5х20
Загрузка ...
6 250510-П29 Гайка М8
Загрузка ...
7 842.1108051 Тяга рычага
Загрузка ...
8 840.1108054 Наконечник
Загрузка ...
9 252135-П2 Шайба 8.Т
Загрузка ...
10 840.1108061 Палец шаровой
Загрузка ...
11 840.1108072 Рычаг
Загрузка ...
12 201422-П29 Болт М6х25
Загрузка ...
13 252134-П2 Шайба 6.Т
Загрузка ...
14 312328-П29 Шайба 12
Загрузка ...
15 840.1108040 Втулка
Загрузка ...
16 842.1108138 Кронштейн вала привода правый
Загрузка ...
17 842.1108045 Вал привода
Загрузка ...
18 45 9824 6256 Шпонка сегментная 3х5
Загрузка ...
19 201460-П29 Болт М8х30
Загрузка ...
20 842.1108039 Кронштейн вала привода левый
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
