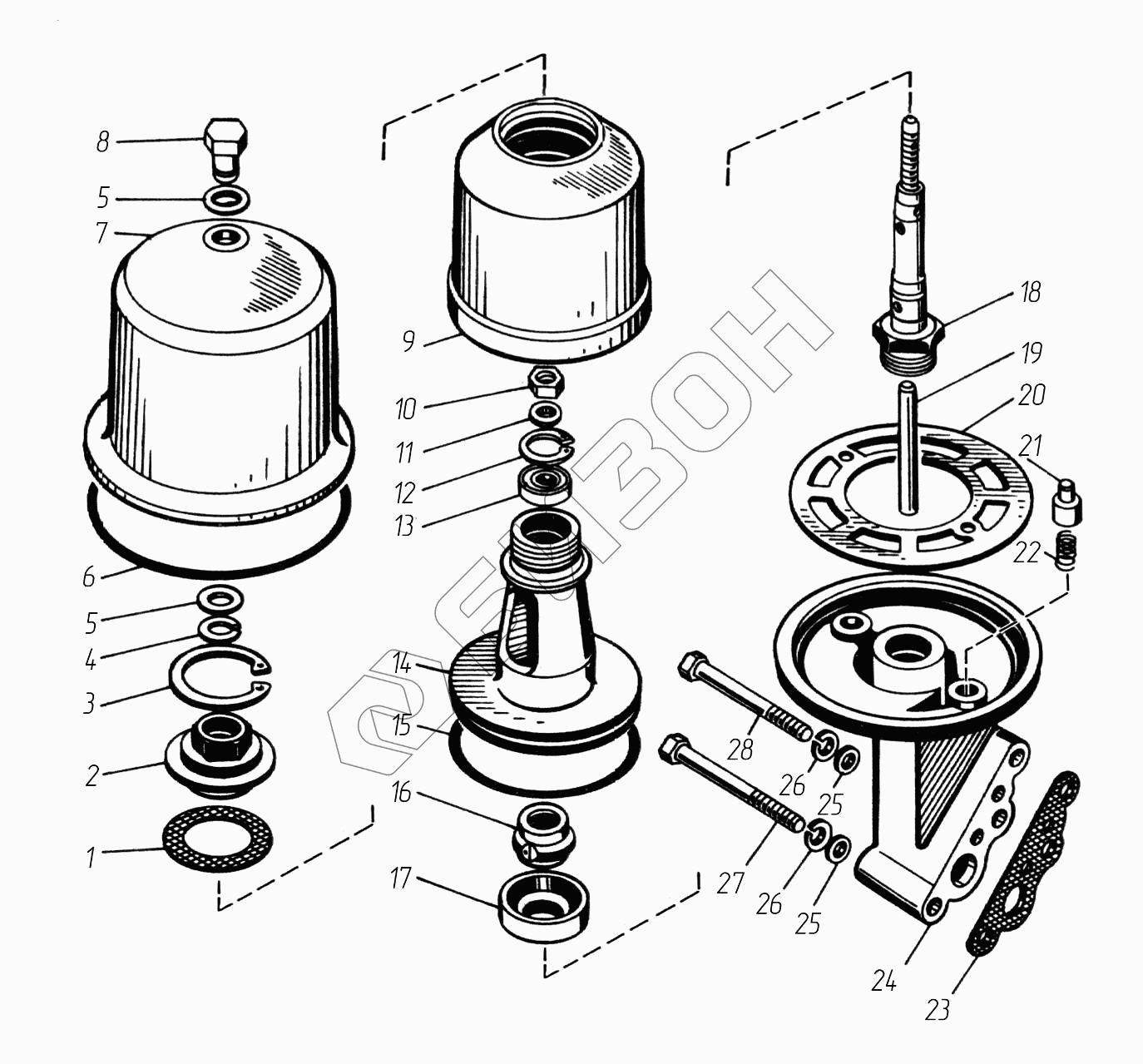

Графический каталог запасных частей к технике: ТМЗ-8424.10. Фильтр центробежной очистки масла
840.1028 010
840.1028036
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1028 010 | 840.1028 010 | Фильтр центробежной очистки масла (в сборе) |
Загрузка ...
|
|
| 840.1028036 | 840.1028036 | Корпус ротора |
Загрузка ...
|
|
| 1 | 840.1028 064 | Прокладка 66х53х1 |
Загрузка ...
|
|
| 2 | 840.1028 046 | Гайка М45х2-6H |
Загрузка ...
|
|
| 3 | 840.1028062 | Кольцо Б 68 |
Загрузка ...
|
|
| 4 | 840.1028087 | Кольцо пружинное |
Загрузка ...
|
|
| 5 | 312333-П | Прокладка 16х24х2 |
Загрузка ...
|
|
| 6 | 25 3111 2228 | Кольцо 155-160-36-2-1 |
Загрузка ...
|
|
| 7 | 840.1028082 | Крышка фильтра |
Загрузка ...
|
|
| 8 | 840.1028089 | Гайка М12х1,25-6Н |
Загрузка ...
|
|
| 9 | 840.1028052 | Крышка ротора |
Загрузка ...
|
|
| 10 | 250615-П2 | Гайка М12х1,25-6Н |
Загрузка ...
|
|
| 11 | 840.1028061 | Кольцо упорное |
Загрузка ...
|
|
| 12 | 840.1028088 | Кольцо Б35 |
Загрузка ...
|
|
| 13 | 202 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 14 | 840.1028035 | Корпус ротора со втулкой (в сборе) |
Загрузка ...
|
|
| 15 | 236-1028246 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 840-1028044-01 | Форсунка |
Загрузка ...
|
|
| 17 | 840.1028047 | Втулка |
Загрузка ...
|
|
| 18 | 840.1028042-01 | Ось ротора |
Загрузка ...
|
|
| 19 | 840.1028056 | Трубка |
Загрузка ...
|
|
| 20 | 840.1028 066 | Пластина стопора |
Загрузка ...
|
|
| 21 | 840.1028 068-01 | Палец стопора |
Загрузка ...
|
|
| 22 | 840.1028 070 | Пружина стопора |
Загрузка ...
|
|
| 23 | 840.1028 025 | Прокладка |
Загрузка ...
|
|
| 24 | 840.1028 020 | Корпус фильтра |
Загрузка ...
|
|
| 25 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 26 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 27 | 200468-П29 | Болт М10х1,25-6gх115 |
Загрузка ...
|
|
| 28 | 200460-П29 | Болт М10х1,25-6gх75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
