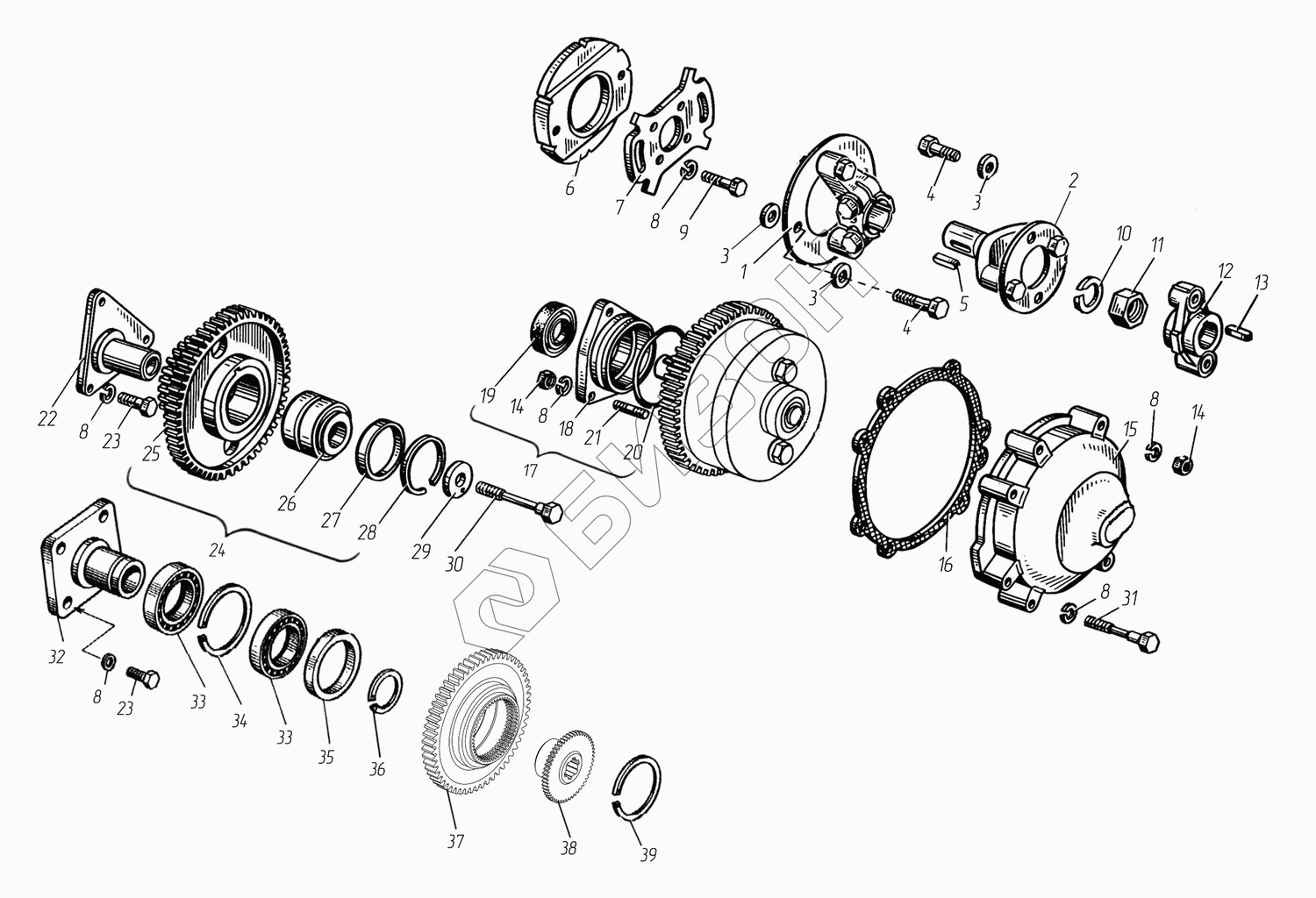

Графический каталог запасных частей к технике: ТМЗ-8424.10. Привод агрегатов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
842.1029584
1
2
3
3
3
4
4
5
6
7
8
8
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
842.1029584 842.1029584 Шестерня ведомая
Загрузка ...
1 840.1029 262-11 Фланец ведущей полумуфты передний с пластинами
Загрузка ...
2 840.1029 260-11 Полумуфта ведущая с пластинами
Загрузка ...
3 312502–П29 Шайба 12
Загрузка ...
4 310265-П2 Болт М12х1,25х26
Загрузка ...
5 314132-П2 Шпонка 8х7х32
Загрузка ...
6 842.1029 286 Полумуфта ведомая
Загрузка ...
7 840.1029 288-10 Фланец ведомой полумуфты
Загрузка ...
8 252136-П2 Шайба 10.ОТ
Загрузка ...
9 201676-П29 Болт М10х1,25х25
Загрузка ...
10 252161-П2 Шайба 20.Л
Загрузка ...
11 250565-П29 Гайка М20х1,5
Загрузка ...
12 840.1029 270-10 Фланец ведущей полумуфты задний
Загрузка ...
13 45 9824 6266 Шпонка 6х9
Загрузка ...
14 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
15 842.1029 175-20 Корпус заднего подшипника с уплотнителем
Загрузка ...
16 840.1029 178-10 Прокладка
Загрузка ...
17 840.1029170 Корпус переднего подшипника с манжетой
Загрузка ...
18 840.1029 172 Корпус переднего подшипника
Загрузка ...
19 840.1029 438 Манжета (в сборе)
Загрузка ...
20 25 3111 2193 Кольцо 082-088-36-2-1
Загрузка ...
21 216459-П29 Шпилька М10х1,25х25
Загрузка ...
22 840.1029 128 Ось ведущей шестерни
Загрузка ...
23 45 9318 1177 Болт М10х1,25х25
Загрузка ...
24 840.1029114-01 Шестерня ведущая с подшипником
Загрузка ...
25 840.1029 115-02 Шестерня ведущая
Загрузка ...
26 46 2453 4964 Подшипник 97506
Загрузка ...
27 840.1029 034 Кольцо
Загрузка ...
28 236-1307 081 Кольцо стопорное Б62
Загрузка ...
29 840.1029 140 Шайба со штифтом
Загрузка ...
30 310035-П29 Болт М12х1,25х95
Загрузка ...
31 200471-П29 Болт М10х1,25-6gх140
Загрузка ...
32 842.1029578 Ось ведомой шестерни
Загрузка ...
33 Подшипник 112 Подшипник 112
Загрузка ...
34 842.1029590 Кольцо 2Б95
Загрузка ...
35 842.1029596 Кольцо дистанционное
Загрузка ...
36 842.1029588 Кольцо 2Б60
Загрузка ...
37 842.1029580 Шестерня ведомая в сборе
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
