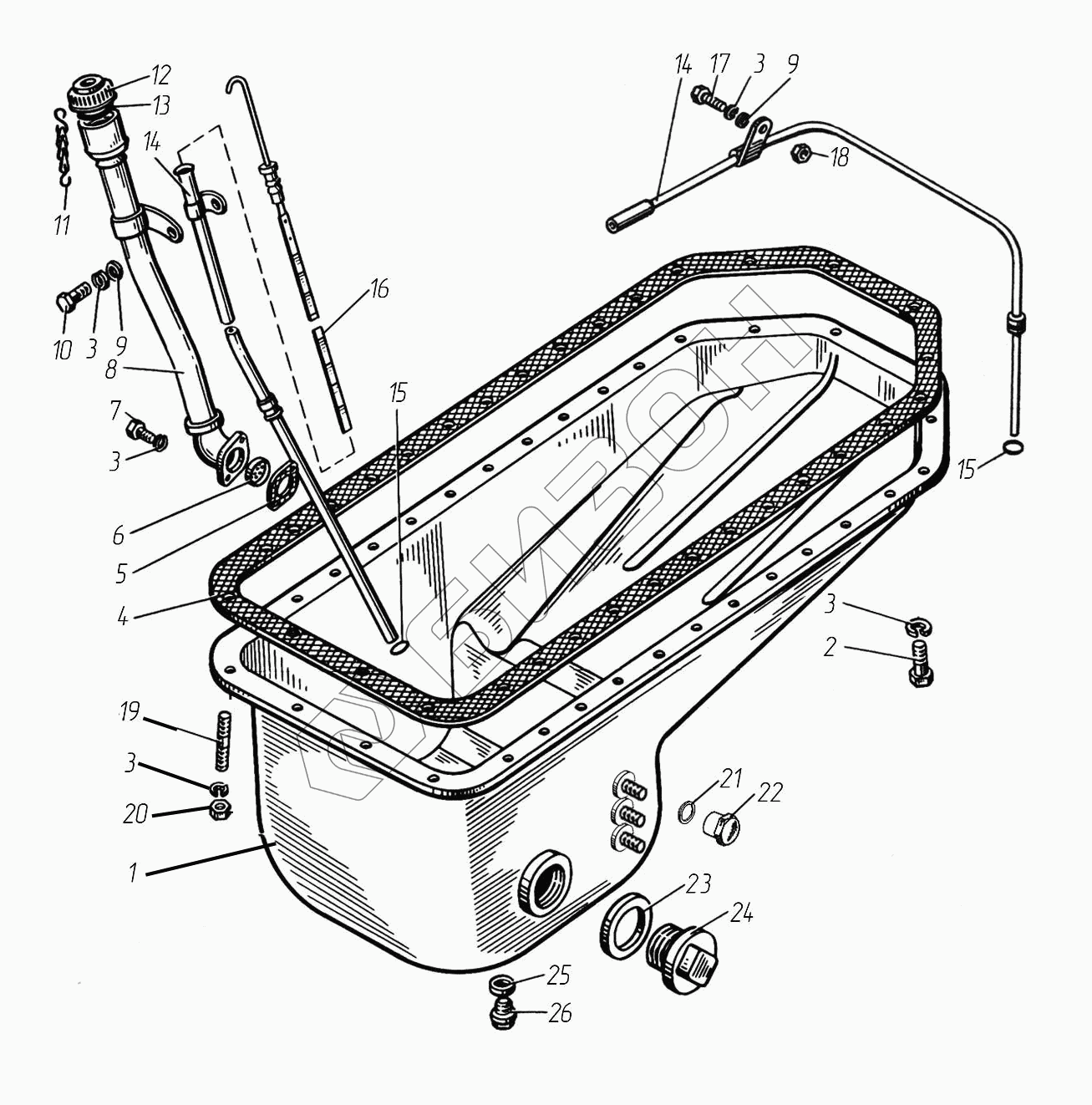

Графический каталог запасных частей к технике: ТМЗ-8435.10. Картер масляный(поддон)
206500-П29
8423.1009132
8423.1009059
8423.1009059
1
2
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
15
16
19
20
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 206500-П29 | 206500-П29 | Болт 3-М8-6gх25 |
Загрузка ...
|
|
| 8423.1009132 | 8423.1009132 | Патрубок маслоналивной (в сборе) |
Загрузка ...
|
|
| 8423.1009059 | 8423.1009059 | Трубка направляющая указателя уровня масла с кольцом (в сборе) |
Загрузка ...
|
|
| 1 | 8423.1009010-11 | Картер масляный (в сборе) |
Загрузка ...
|
|
| 2 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 3 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 4 | 842.1009072 | Прокладка картера (в сборе) |
Загрузка ...
|
|
| 5 | 841.1002513 | Прокладка патрубка |
Загрузка ...
|
|
| 6 | 840.1009144 | Сетка патрубка |
Загрузка ...
|
|
| 7 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 8 | 8423.1009130 | Патрубок маслоналивной с крышкой (в сборе) |
Загрузка ...
|
|
| 9 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 10 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 11 | 201-1114064-А | Цепочка крышки |
Загрузка ...
|
|
| 12 | 201-1114060-А | Крышка патрубка |
Загрузка ...
|
|
| 13 | 201-11144065-А2 | Прокладка крышки |
Загрузка ...
|
|
| 14 | 8423.1009058 | Трубка указателя уровня масла с кольцом (в сборе) |
Загрузка ...
|
|
| 15 | 25 3111 2023 | Кольцо 014-017-19-2-1 |
Загрузка ...
|
|
| 16 | 8423.1009050-20 | Указатель уровня масла с уплотнителем (в сборе) |
Загрузка ...
|
|
| 19 | 216526-П29 | Шпилька М8х(1,25-3n/1-6g)х22 |
Загрузка ...
|
|
| 20 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 23 | 312616-П | Шайба 64 |
Загрузка ...
|
|
| 24 | 316155-П2 | Пробка М642-6Н |
Загрузка ...
|
|
| 25 | 312473-П | Шайба 27 |
Загрузка ...
|
|
| 26 | 316109-П29 | Пробка М27х1,5-6Н |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
