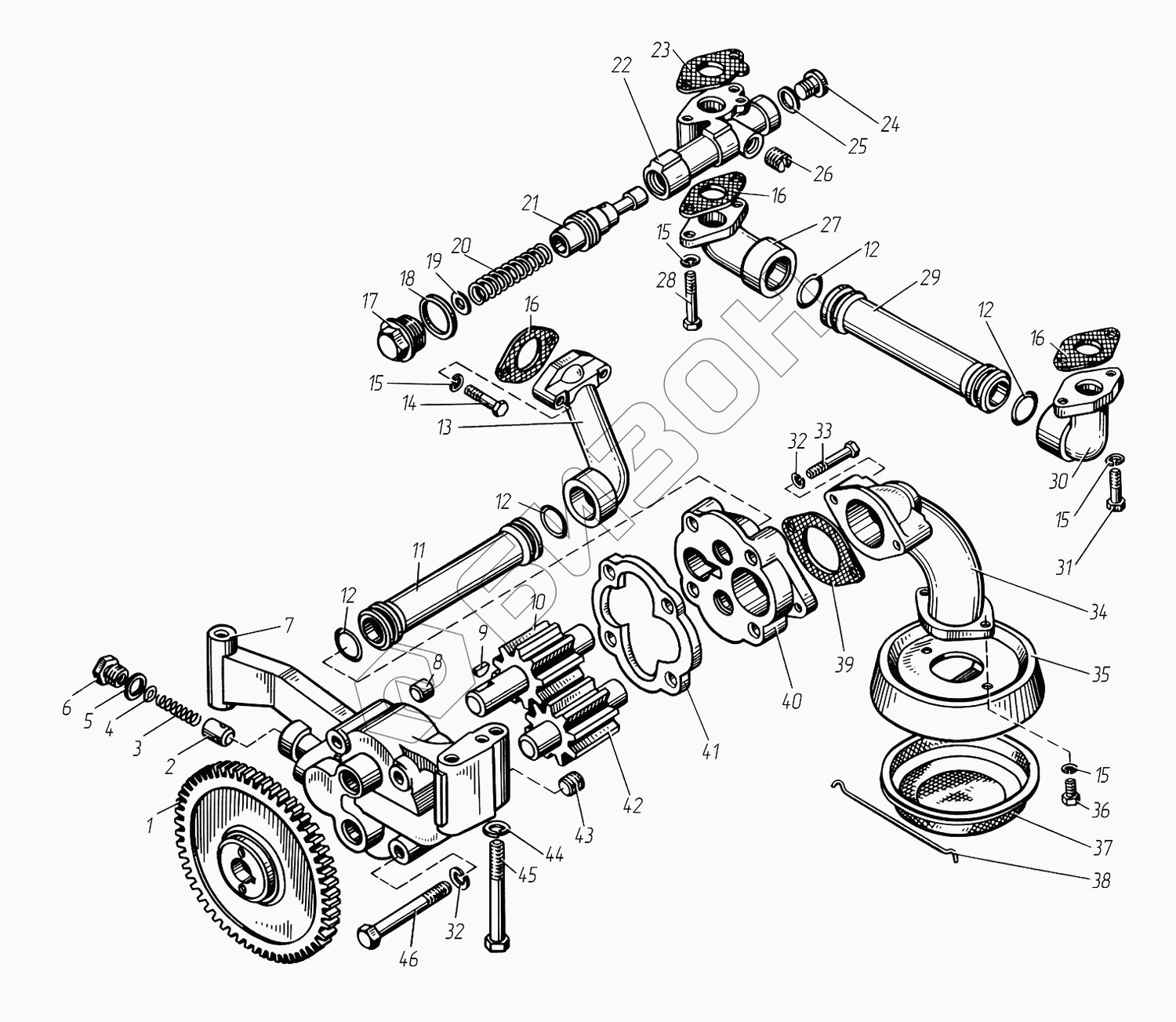

Графический каталог запасных частей к технике: ТМЗ-8435.10. Насос масляный
8481.1011014
840.1011054
840.1011054
840.1011054
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8481.1011014 | 8481.1011014 | Насос масляный (в сборе) |
Загрузка ...
|
|
| 840.1011054 | 840.1011054 | Клапан системы смазки (в сборе) |
Загрузка ...
|
|
| 1 | 840.1011230 | Шестерня ведомая привода масляного насоса |
Загрузка ...
|
|
| 2 | 840.1011364 | Клапан предохранительный |
Загрузка ...
|
|
| 3 | 840.1011058 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 4 | 252004-П29 | Шайба 6 |
Загрузка ...
|
|
| 5 | 204-1011371 | Прокладка пробки 19х24х2 |
Загрузка ...
|
|
| 6 | 204-1011370-Б | Пробка клапана М18х1,5-6g |
Загрузка ...
|
|
| 7 | 841.1011018 | Корпус масляного насоса со втулками (в сборе) |
Загрузка ...
|
|
| 8 | 852.1011037 | Втулка установочная |
Загрузка ...
|
|
| 9 | 45 9824 6263 | Шпонка сегментная 5х7,5 |
Загрузка ...
|
|
| 10 | 8481.1011045 | Шестерня ведущая масляного насоса |
Загрузка ...
|
|
| 11 | 852.1011350 | Труба отводящая |
Загрузка ...
|
|
| 12 | 8423.1011151 | Кольцо 032-038-36-2, Тер 10 |
Загрузка ...
|
|
| 13 | 842.1011293 | Фланец задний |
Загрузка ...
|
|
| 14 | 201464-П29 | Болт М8х35 |
Загрузка ...
|
|
| 15 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 16 | 840.1011366 | Прокладка |
Загрузка ...
|
|
| 17 | 840.1011370 | Пробка М30х2-6g |
Загрузка ...
|
|
| 18 | 312330-П | Прокладка 30х38х2 |
Загрузка ...
|
|
| 19 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 20 | 840.1011057 | Пружина |
Загрузка ...
|
|
| 21 | 840.1011055-01 | Клапан |
Загрузка ...
|
|
| 22 | 840.1011060-01 | Корпус клапана |
Загрузка ...
|
|
| 23 | 840.1011544 | Прокладка |
Загрузка ...
|
|
| 24 | 316144-П2 | Пробка М20х1,5-6g |
Загрузка ...
|
|
| 25 | 312630-П | Прокладка 20х24х1,5 |
Загрузка ...
|
|
| 26 | 316139-П2 | Пробка КГ1/2 |
Загрузка ...
|
|
| 27 | 842.1011415 | Фланец |
Загрузка ...
|
|
| 28 | 200272-П29 | Болт М8-6gх65 |
Загрузка ...
|
|
| 29 | 842.1011406-10 | Труба отводящая |
Загрузка ...
|
|
| 30 | 842.1011356 | Фланец |
Загрузка ...
|
|
| 31 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 32 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 33 | 201687-П29 | Болт М10х1,25-6gх55 |
Загрузка ...
|
|
| 34 | 8423.1011400-20 | Труба всасывающая с фланцем (в сборе) |
Загрузка ...
|
|
| 35 | 840.1011300 | Чашка заборника |
Загрузка ...
|
|
| 36 | 201452-П29 | Болт М8х1,25х12 |
Загрузка ...
|
|
| 37 | 204А-1011310-В | Сетка заборника с ободком (в сборе) |
Загрузка ...
|
|
| 38 | 204А-1011318-Б | Крючок крепления сетки |
Загрузка ...
|
|
| 39 | 840.1011296-10 | Прокладка |
Загрузка ...
|
|
| 40 | 842.1011019 | Крышка масляного насоса со втулкой (в сборе) |
Загрузка ...
|
|
| 41 | 852.1011049 | Проставка масляного насоса |
Загрузка ...
|
|
| 42 | 8481.1011032 | Шестерня ведомая масляного насоса |
Загрузка ...
|
|
| 43 | 316135-П2 | Пробка К3/8 |
Загрузка ...
|
|
| 44 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 45 | 45 9327 6144 | Болт М12х1,25-6gх90 |
Загрузка ...
|
|
| 46 | 45 9327 1099 | Болт М10х1,25-6gх110 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
