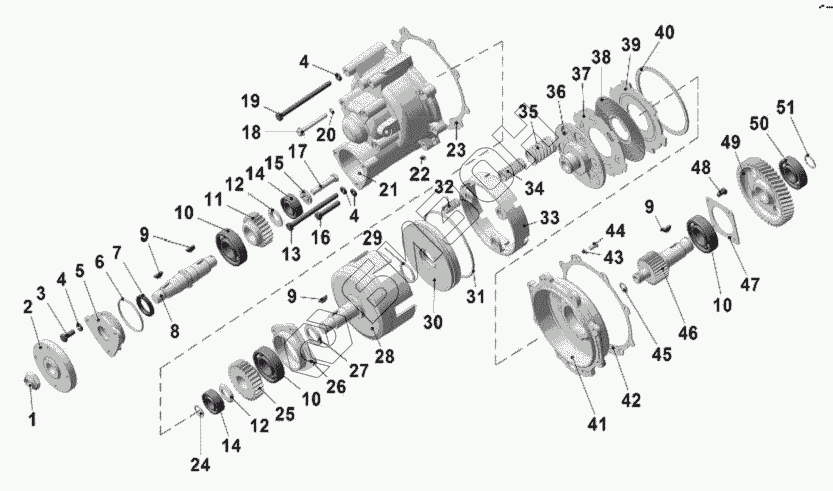

Графический каталог запасных частей к технике: ТМЗ-8437.10. Привод вентилятора
849.1308011-01
8437.1308011
1
2
3
4
4
4
5
6
7
8
9
9
9
10
10
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 849.1308011-01 | 849.1308011-01 | Привод вентилятора |
Загрузка ...
|
|
| 8437.1308011 | 8437.1308011 | Привод вентилятора |
Загрузка ...
|
|
| 1 | 311413-П29 | Гайка М24x2-6Н |
Загрузка ...
|
|
| 2 | 8437.1308652 | Ступица вентилятора |
Загрузка ...
|
|
| 3 | 201676-П29 | Болт М10х1,25х25 |
Загрузка ...
|
|
| 4 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 5 | 850.1308676-20 | Корпус заднего подшипника |
Загрузка ...
|
|
| 6 | 2531112192 | Кольцо 080-086-36-2-5 |
Загрузка ...
|
|
| 7 | 410780 | Манжета BAUM 3SLX7 35-55-7 |
Загрузка ...
|
|
| 8 | 849.1308308 | Вал вентилятора |
Загрузка ...
|
|
| 9 | 4598246266 | Шпонка 6х9 |
Загрузка ...
|
|
| 10 | 4612134189 | Подшипник 307 |
Загрузка ...
|
|
| 11 | 849.1308306 | Шестерня ведомая |
Загрузка ...
|
|
| 12 | 849.1308642 | Кольцо упорное |
Загрузка ...
|
|
| 13 | 200471-П29 | Болт М10х1,25-6gх140 |
Загрузка ...
|
|
| 14 | NJ2205 | Подшипник NJ 2205 |
Загрузка ...
|
|
| 15 | 849.1308322 | Шайба упорная |
Загрузка ...
|
|
| 16 | 201687-П29 | Болт М10х1,25-6gх55 |
Загрузка ...
|
|
| 17 | 4593486127 | Болт М12х1,25-6gx60 |
Загрузка ...
|
|
| 18 | 310087-П29 | Болт М8-6gx70 |
Загрузка ...
|
|
| 19 | 200470-П29 | Болт М10х1,25-6gx130 |
Загрузка ...
|
|
| 20 | 238-1722060 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 849.1308102 | Корпус привода |
Загрузка ...
|
|
| 22 | 236-1308780 | Дроссель |
Загрузка ...
|
|
| 23 | 850.1308108 | Прокладка корпуса |
Загрузка ...
|
|
| 24 | В25 | Кольцо В25 |
Загрузка ...
|
|
| 25 | 849.1308304 | Шестерня ведущая |
Загрузка ...
|
|
| 26 | 849.1308107 | Фланец упорный |
Загрузка ...
|
|
| 27 | 849.1308055 | Кольцо дистанционное |
Загрузка ...
|
|
| 28 | 849.1308050-01 | Вал ведомый |
Загрузка ...
|
|
| 29 | 850.1308089 | Кольцо В40 |
Загрузка ...
|
|
| 30 | 850.1308606 | Поршень |
Загрузка ...
|
|
| 31 | 2531116312 | Кольцо 145-155-46-2-5 |
Загрузка ...
|
|
| 32 | 850.1308635 | Пружина |
Загрузка ...
|
|
| 33 | 850.1308634 | Упор поршня |
Загрузка ...
|
|
| 34 | 850.1308620 | Пружина |
Загрузка ...
|
|
| 35 | 850.1308618 | Пружина |
Загрузка ...
|
|
| 36 | 850.1308616-11 | Обойма нажимная |
Загрузка ...
|
|
| 37 | 850.1308632 | Диск ведомый |
Загрузка ...
|
|
| 38 | 850.1308630 | Диск ведущий |
Загрузка ...
|
|
| 39 | 850.1308670 | Диск опорный |
Загрузка ...
|
|
| 40 | 850.1308678 | Кольцо В160 |
Загрузка ...
|
|
| 41 | 850.1308672 | Корпус переднего подшипника |
Загрузка ...
|
|
| 42 | 850.1308674 | Прокладка корпуса переднего подшипника |
Загрузка ...
|
|
| 43 | 252154-П2 | Шайба 6.Л |
Загрузка ...
|
|
| 44 | 220105-П29 | Винт М6-6gх16 |
Загрузка ...
|
|
| 45 | 240Н-1118106 | Кольцо уплотнительное |
Загрузка ...
|
|
| 46 | 850.1308650-01 | Вал ведущий |
Загрузка ...
|
|
| 47 | 850.1308658 | Фланец подшипника |
Загрузка ...
|
|
| 48 | 201454-П29 | Болт М8-6gх16 |
Загрузка ...
|
|
| 49 | 850.1308104 | Шестерня |
Загрузка ...
|
|
| 50 | 4512134026 | Подшипник 306 |
Загрузка ...
|
|
| 51 | 240-1005089-А | Кольцо Б30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
