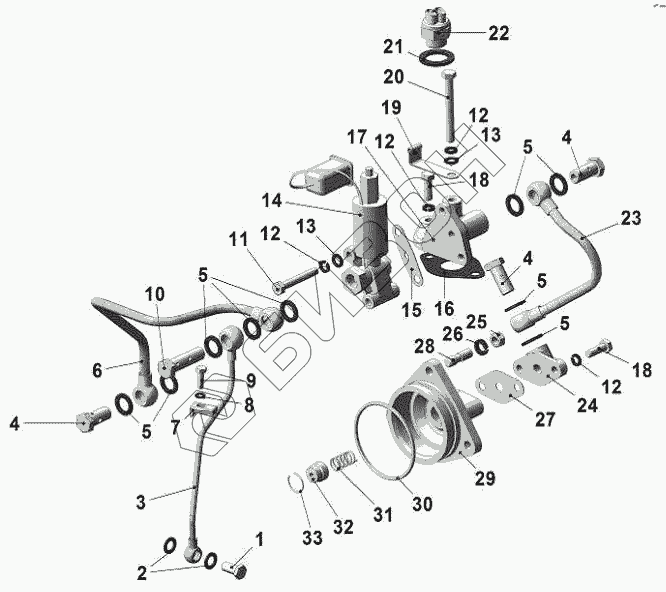

Графический каталог запасных частей к технике: ТМЗ-8437.10. Устройство включения привода вентилятора
1
2
3
4
4
4
5
5
5
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 2 | 312482-П34 | Шайба 10 |
Загрузка ...
|
|
| 3 | 849.1308730 | Трубка |
Загрузка ...
|
|
| 4 | 310096-П29 | Болт М14х1,5х30 |
Загрузка ...
|
|
| 5 | 312326-П34 | Шайба 14 |
Загрузка ...
|
|
| 6 | 849.1308754 | Трубка подводящая |
Загрузка ...
|
|
| 7 | 240-1104358 | Колодка |
Загрузка ...
|
|
| 8 | 252134-П2 | Шайба 6.Т |
Загрузка ...
|
|
| 9 | 201420-П29 | Болт М6-6gх20 |
Загрузка ...
|
|
| 10 | 310236-П29 | Болт М14х1,5х48,5 |
Загрузка ...
|
|
| 11 | 201469-П29 | Болт М8х1,25х55 |
Загрузка ...
|
|
| 12 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 13 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 14 | 4573748686 | Клапан электромагнитный КЭМ 32-23М1 |
Загрузка ...
|
|
| 15 | 849.1308737 | Прокладка клапана электромагнитного |
Загрузка ...
|
|
| 16 | 849.1308752 | Прокладка |
Загрузка ...
|
|
| 17 | 849.1308736 | Кронштейн |
Загрузка ...
|
|
| 18 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 19 | 315484-П29 | Кляммер |
Загрузка ...
|
|
| 20 | 200274-П29 | Болт М8-6gx75 |
Загрузка ...
|
|
| 21 | 312766-П | Прокладка 22х28х1.5 |
Загрузка ...
|
|
| 22 | 8.8446 | Термореле включения вентилятора 661.3710-02 |
Загрузка ...
|
|
| 23 | 849.1308763-10 | Трубка отводящая |
Загрузка ...
|
|
| 24 | 849.1308677 | Фланец крышки заднего подшипника |
Загрузка ...
|
|
| 25 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 26 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 27 | 849.1308678 | Прокладка |
Загрузка ...
|
|
| 28 | 216459-П29 | Шпилька М10х1,25х25 |
Загрузка ...
|
|
| 29 | 850.1308676-20 | Корпус заднего подшипника |
Загрузка ...
|
|
| 30 | 2531112192 | Кольцо 080-086-36-2-5 |
Загрузка ...
|
|
| 31 | 841.1318100 | Пружина |
Загрузка ...
|
|
| 32 | 841.1318098 | Уплотнитель |
Загрузка ...
|
|
| 33 | 841.1318097 | Кольцо запорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
