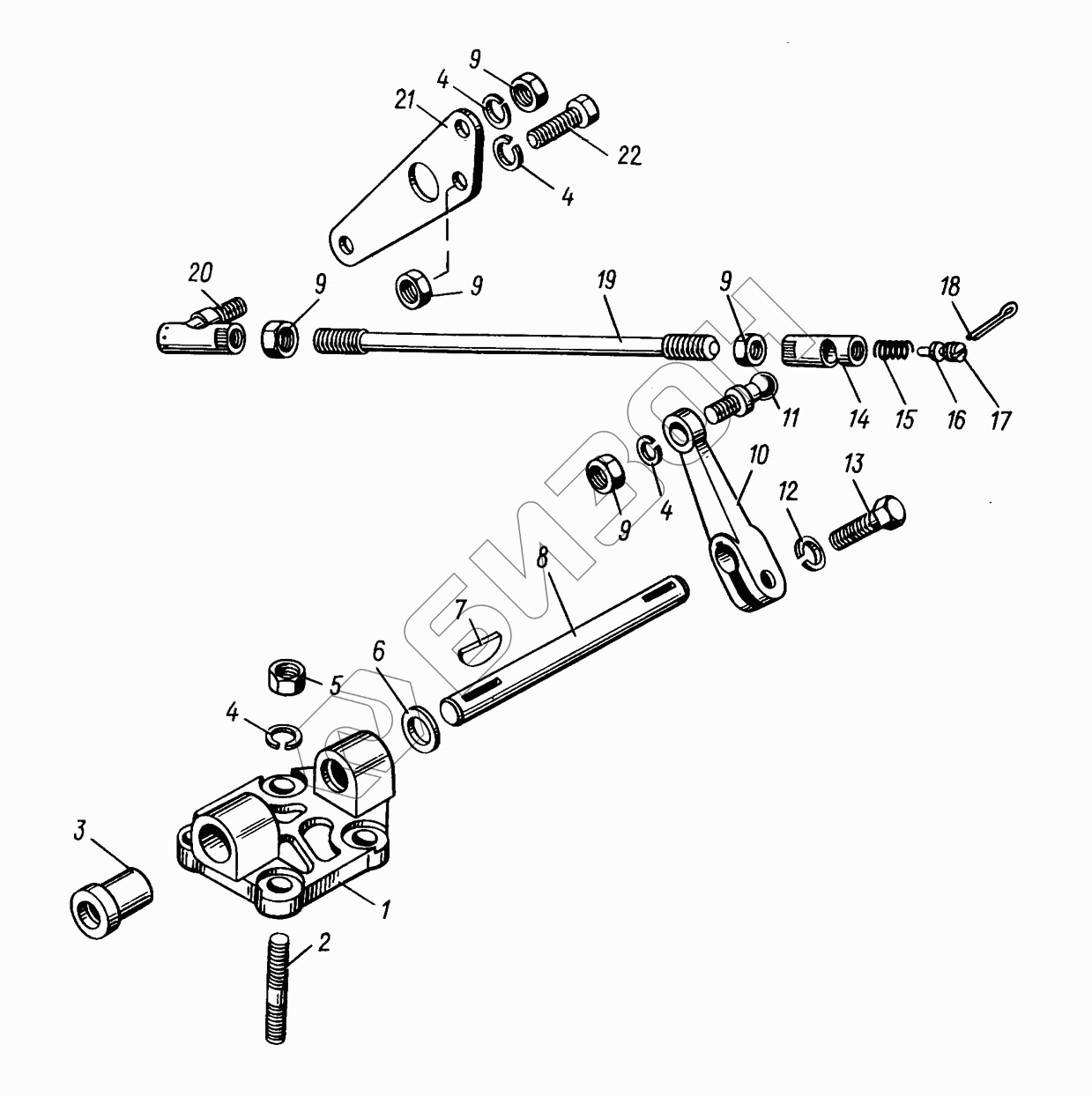

Графический каталог запасных частей к технике: ТМЗ-8481.10-07. Привод управления регулятором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
8481.1108050-07
4
4
4
4
9
9
9
9
9
11
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
8481.1108050-07 8481.1108050-07 Тяга рычага управления регулятором в сборе
Загрузка ...
4 252135-П2 Шайба 8.Т
Загрузка ...
9 250510-П29 Гайка М8
Загрузка ...
11 840.1108061 Палец шаровой
Загрузка ...
14 840.1108056 Наконечник
Загрузка ...
15 204.1108058 Пружина наконечника
Загрузка ...
16 204.1108059 Сухарь наконечника
Загрузка ...
17 204.1108060 Пробка
Загрузка ...
18 258003-П29 Шплинт 1,5х20
Загрузка ...
19 8481.1108051-07 Тяга привода
Загрузка ...
20 840.1108054 Наконечник
Загрузка ...
21 8423.1108134-10 Накладка рычага
Загрузка ...
22 201456-П29 Болт М8х20
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
