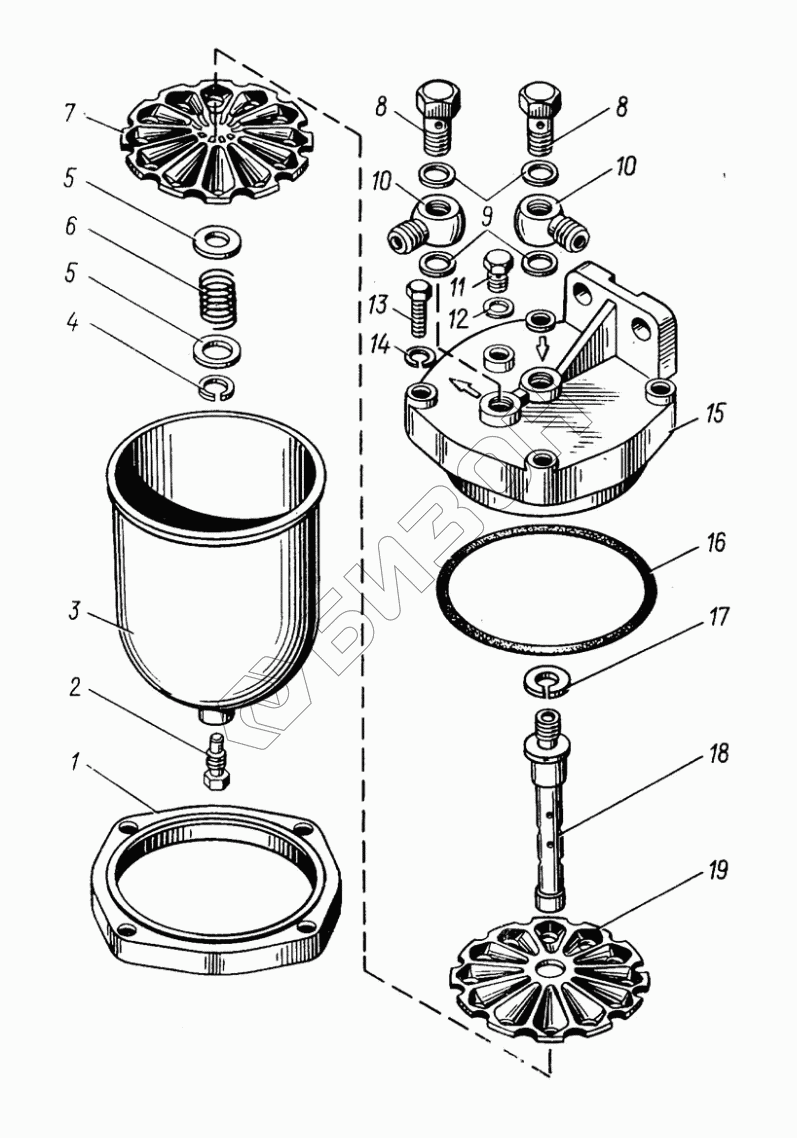

Графический каталог запасных частей к технике: ТМЗ-8481.10-07. Фильтр грубой очистки топлива
840.1105010
1
2
3
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1105010 | 840.1105010 | Фильтр грубой очистки топлива |
Загрузка ...
|
|
| 1 | 840.1105084 | Фланец |
Загрузка ...
|
|
| 2 | 840.1117144 | Пробка сливная |
Загрузка ...
|
|
| 3 | 840.1105050 | Стакан фильтра |
Загрузка ...
|
|
| 4 | 840.1028087 | Кольцо пружинное |
Загрузка ...
|
|
| 5 | 252017-П2 | Шайба 16 |
Загрузка ...
|
|
| 6 | 840.1105408 | Пружина |
Загрузка ...
|
|
| 7 | 840.1105412 | Диск |
Загрузка ...
|
|
| 8 | 310096-П29 | Болт М14х1,5х30 |
Загрузка ...
|
|
| 9 | 312326-П29 | Прокладка |
Загрузка ...
|
|
| 10 | 236-1104429 | Наконечник топливной трубки |
Загрузка ...
|
|
| 11 | 316184-П29 | Пробка |
Загрузка ...
|
|
| 12 | 312482-П34 | Шайба 10 |
Загрузка ...
|
|
| 13 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 14 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 15 | 840.1105015 | Крышка |
Загрузка ...
|
|
| 16 | 25 3111 2221 | Кольцо 120-126-36-2-1 |
Загрузка ...
|
|
| 17 | 252138-П2 | Шайба 14.ОТ |
Загрузка ...
|
|
| 18 | 840.1105406 | Ось фильтра |
Загрузка ...
|
|
| 19 | 840.1105402 | Диск верхний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
