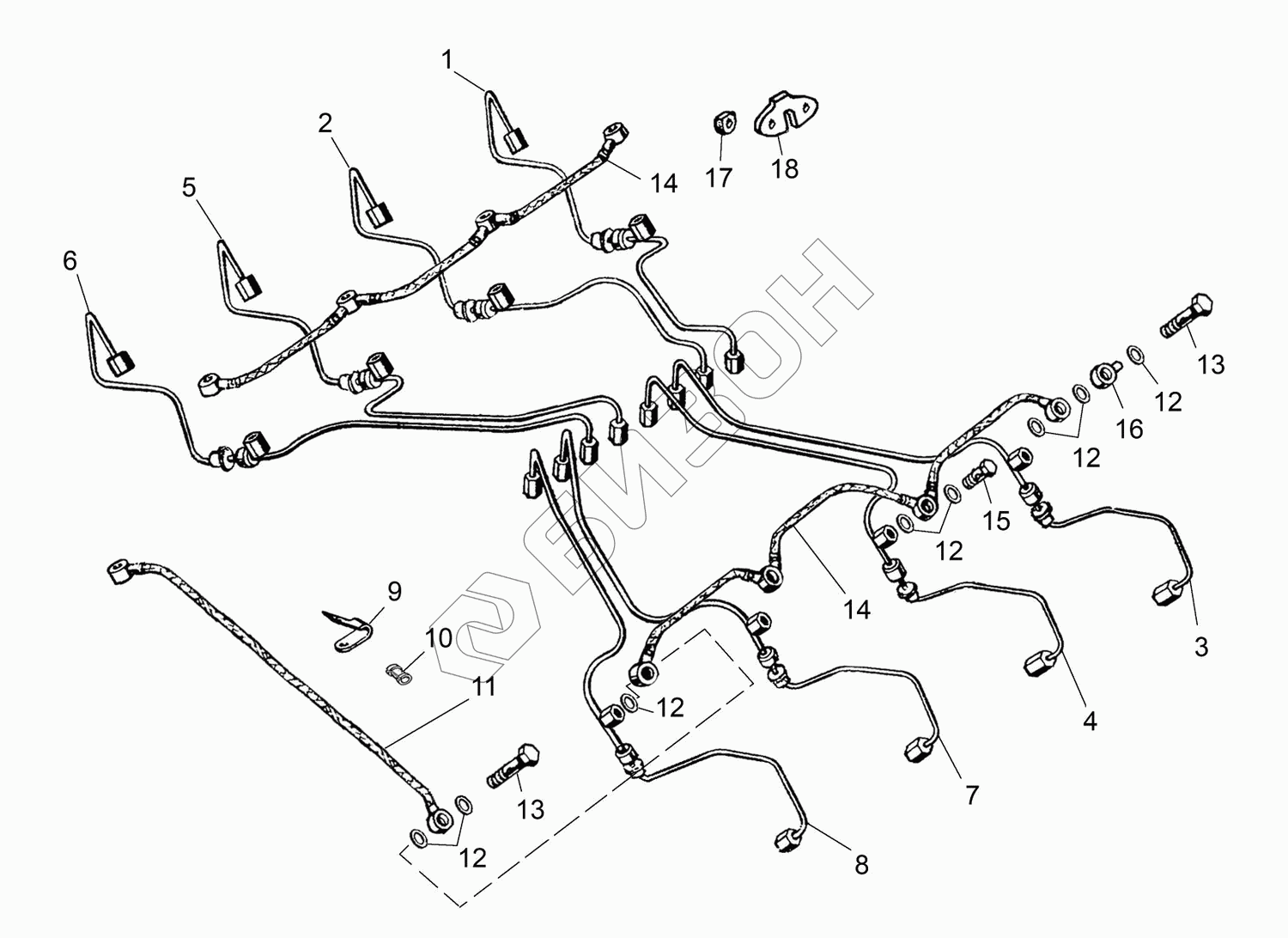

Графический каталог запасных частей к технике: ТМЗ-8481.10-07. Топливные трубопроводы
279
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8481.1112003 | 8481.1112003 | Комплект топливопроводов высокого давления |
Загрузка ...
|
|
| 279 | 279 | Датчик утечек топлива ДУТ-2 |
Загрузка ...
|
|
| 1 | 8481.1112400 | Топливопровод 1 секции (4 цилиндр) |
Загрузка ...
|
|
| 2 | 8481.1112410 | Топливопровод 2 секции (3 цилиндр) |
Загрузка ...
|
|
| 3 | 8481.1112420 | Топливопровод 3 секции (8 цилиндр) |
Загрузка ...
|
|
| 4 | 8481.1112430 | Топливопровод 4 секции (7 цилиндр) |
Загрузка ...
|
|
| 5 | 8481.1112440 | Топливопровод 5 секции (2 цилиндр) |
Загрузка ...
|
|
| 6 | 8481.1112450 | Топливопровод 6 секции (1 цилиндр) |
Загрузка ...
|
|
| 7 | 8481.1112460 | Топливопровод 7 секции (6 цилиндр) |
Загрузка ...
|
|
| 8 | 8481.1112470 | Топливопровод 8 секции (5 цилиндр) |
Загрузка ...
|
|
| 9 | 315466-П29 | Кляммер |
Загрузка ...
|
|
| 10 | 840.1022860 | Амортизатор |
Загрузка ...
|
|
| 11 | 8481.1104620 | Трубка дренажная |
Загрузка ...
|
|
| 12 | 312482-П34 | Шайба 10 |
Загрузка ...
|
|
| 13 | 310239-П29 | Болт М10х1х40 |
Загрузка ...
|
|
| 14 | 842.1104373-10 | Трубка дренажная длинная |
Загрузка ...
|
|
| 15 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 16 | 840.1104349 | Наконечник |
Загрузка ...
|
|
| 17 | 8481.1104344 | Уплотнитель |
Загрузка ...
|
|
| 18 | 8481.1104345 | Фланец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
