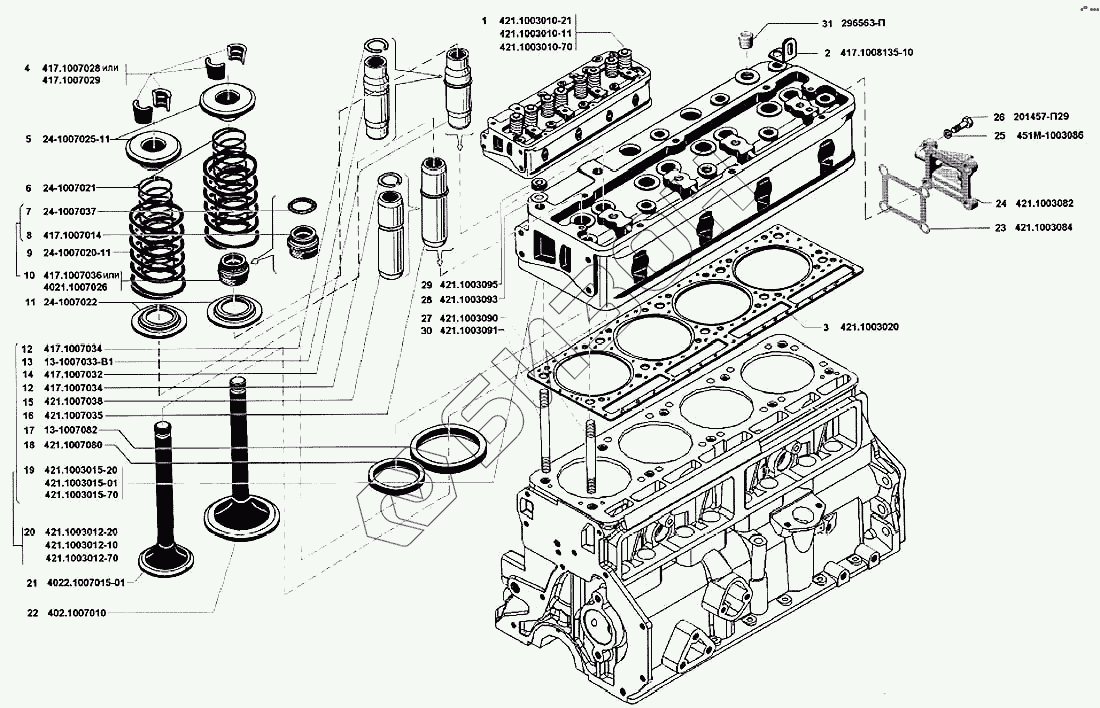

Графический каталог запасных частей к технике: УМЗ-4215. Головка блока цилиндров с клапанами
1
1
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 421.1003010-21 | Головка блока цилиндров с клапанами в сборе |
Загрузка ...
|
|
| 1 | 421.1003010-21 | Головка блока цилиндров с клапанами в сборе |
Загрузка ...
|
|
| 1 | 421.1003010-21 | Головка блока цилиндров с клапанами в сборе |
Загрузка ...
|
|
| 2 | 417.1008135-10 | Скоба для подъема двигателя |
Загрузка ...
|
|
| 3 | 421.1003020 | Прокладка головки |
Загрузка ...
|
|
| 4 | 417.1007028 | Сухарь клапана |
Загрузка ...
|
|
| 4 | 417.1007029 | Сухарь клапана |
Загрузка ...
|
|
| 5 | 24-1007025-11 | Тарелка пружины клапана |
Загрузка ...
|
|
| 6 | 24-1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 7 | 24-1007037 | Пружина маслоотражательного колпачка клапана |
Загрузка ...
|
|
| 8 | 417.1007014 | Колпачок маслоотражательный |
Загрузка ...
|
|
| 9 | 24-1007020-11 | Пружина клапана наружная |
Загрузка ...
|
|
| 10 | 417.1007036 | Колпачок маслоотражательный клапана в сборе |
Загрузка ...
|
|
| 10 | 4021.1007026 | Колпачок маслоотражательный клапана в сборе |
Загрузка ...
|
|
| 11 | 24-1007022 | Шайба опорная пружины клапана |
Загрузка ...
|
|
| 12 | 417.1007034 | Стопорное кольцо направляющей втулки впускного клапана |
Загрузка ...
|
|
| 13 | 13-1007033-В1 | Втулка направляющая впускного клапана |
Загрузка ...
|
|
| 14 | 417.1007032 | Втулка направляющая впускного клапана в сборе |
Загрузка ...
|
|
| 15 | 421.1007038 | Втулка направляющая выпускного клапана |
Загрузка ...
|
|
| 16 | 421.1007035 | Втулка направляющая выпускного клапана в сборе |
Загрузка ...
|
|
| 17 | 13-1007082 | Седло впускного клапана |
Загрузка ...
|
|
| 18 | 421.1007080 | Седло выпускного клапана |
Загрузка ...
|
|
| 19 | 421.1003015-20 | Головка блока цилиндров |
Загрузка ...
|
|
| 19 | 421.1003015-20 | Головка блока цилиндров |
Загрузка ...
|
|
| 19 | 421.1003015-20 | Головка блока цилиндров |
Загрузка ...
|
|
| 20 | 421.1003012-20 | Головка блока цилиндров с седлами и втулками в сборе |
Загрузка ...
|
|
| 20 | 421.1003012-20 | Головка блока цилиндров с седлами и втулками в сборе |
Загрузка ...
|
|
| 20 | 421.1003012-20 | Головка блока цилиндров с седлами и втулками в сборе |
Загрузка ...
|
|
| 21 | 4022.1007015-01 | Клапан выпускной |
Загрузка ...
|
|
| 22 | 402.1007010 | Клапан впускной |
Загрузка ...
|
|
| 23 | 421.1003084 | Прокладка крышки водяной рубашки головки блока цилиндров |
Загрузка ...
|
|
| 24 | 421.1003082 | Крышка отверстия водяной рубашки головки блока цилиндров |
Загрузка ...
|
|
| 25 | 451М-1003086 | Шайба 8,5 |
Загрузка ...
|
|
| 26 | 201457-П29 | Болт М8-6gх22 |
Загрузка ...
|
|
| 27 | 421.1003090 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров |
Загрузка ...
|
|
| 28 | 421.1003093 | Шайба 12 крепления головки блока цилиндров |
Загрузка ...
|
|
| 29 | 421.1003095 | Гайка М12х1,25 крепления головки блока цилиндров |
Загрузка ...
|
|
| 30 | 421.1003091 | Шпилька Сn М12х1,25х104 |
Загрузка ...
|
|
| 31 | 296563-П | Пробка КГ 3/8" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
