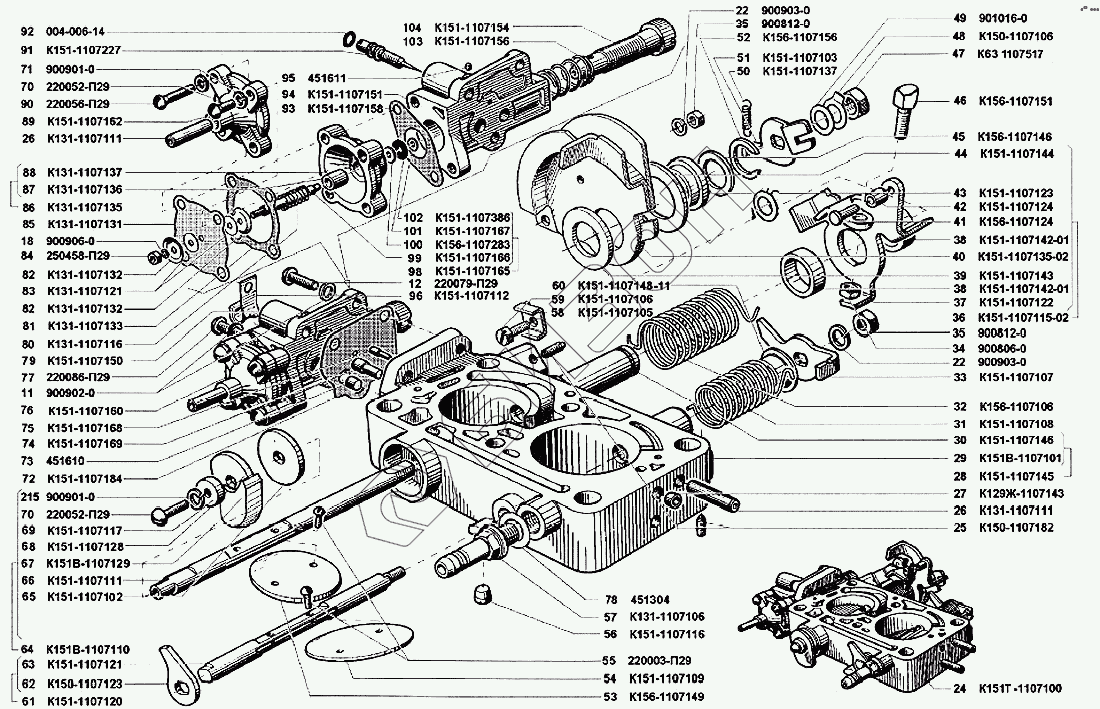

Графический каталог запасных частей к технике: УМЗ-4215. Карбюратор К151Т
11
12
18
22
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
98
99
100
101
102
103
104
215
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11 | 900902-0 | Шайба 5 пружинная |
Загрузка ...
|
|
| 12 | 220079-П29 | Винт М5х14 |
Загрузка ...
|
|
| 18 | 900906-0 | Шайба 3 пружинная |
Загрузка ...
|
|
| 22 | 900903-0 | Шайба 6 пружинная |
Загрузка ...
|
|
| 24 | К151Т-1107100 | Корпус смесительных камер в сборе |
Загрузка ...
|
|
| 25 | К150-1107182 | Винт |
Загрузка ...
|
|
| 26 | К131-1107111 | Трубка |
Загрузка ...
|
|
| 27 | К129Ж-1107143 | Заглушка |
Загрузка ...
|
|
| 28 | К151-1107145 | Корпус смесительных камер с втулкой в сборе |
Загрузка ...
|
|
| 29 | К151В-1107101 | Корпус смесительных камер |
Загрузка ...
|
|
| 30 | К151-1107146 | Втулка |
Загрузка ...
|
|
| 31 | К151-1107108 | Пружина |
Загрузка ...
|
|
| 32 | К156-1107106 | Пружина |
Загрузка ...
|
|
| 33 | К151-1107107 | Рычаг |
Загрузка ...
|
|
| 34 | 900806-0 | Гайка М6х0,75 |
Загрузка ...
|
|
| 35 | 900812-0 | Гайка М6 |
Загрузка ...
|
|
| 36 | К151-1107115-02 | Привод в сборе |
Загрузка ...
|
|
| 37 | К151-1107122 | Рычаг |
Загрузка ...
|
|
| 38 | К151-1107142-01 | Втулка |
Загрузка ...
|
|
| 39 | К151-1107143 | Шайба |
Загрузка ...
|
|
| 40 | К151-1107135-02 | Сектор с поводком |
Загрузка ...
|
|
| 41 | К156-1107124 | Ось ролика |
Загрузка ...
|
|
| 42 | К151-1107124 | Ролик |
Загрузка ...
|
|
| 43 | К151-1107123 | Втулка |
Загрузка ...
|
|
| 44 | К151-1107144 | Шайба |
Загрузка ...
|
|
| 45 | К156-1107146 | Шайба |
Загрузка ...
|
|
| 46 | К156-1107151 | Винт |
Загрузка ...
|
|
| 47 | К63Ф-1107517 | Гайка М8х1 |
Загрузка ...
|
|
| 48 | К150-1107106 | Шайба специальная |
Загрузка ...
|
|
| 49 | 901016-0 | Шайба 8,2х1 |
Загрузка ...
|
|
| 50 | К151-1107137 | Пружина |
Загрузка ...
|
|
| 51 | К151-1107103 | Рычаг |
Загрузка ...
|
|
| 52 | К156-1107156 | Кольцо |
Загрузка ...
|
|
| 53 | К156-1107149 | Заслонка дроссельная |
Загрузка ...
|
|
| 54 | К151-1107109 | Заслонка дроссельная |
Загрузка ...
|
|
| 55 | 220003-П29 | Винт М3х8 |
Загрузка ...
|
|
| 56 | К151-1107116 | Заглушка |
Загрузка ...
|
|
| 57 | К131-1107106 | Штуцер |
Загрузка ...
|
|
| 58 | К151-1107105 | Скоба |
Загрузка ...
|
|
| 59 | К151-1107106 | Болт |
Загрузка ...
|
|
| 60 | К151-1107148-11 | Втулка |
Загрузка ...
|
|
| 61 | К151-1107120 | Валик с рычагом |
Загрузка ...
|
|
| 62 | К150-1107123 | Рычаг |
Загрузка ...
|
|
| 63 | К151-1107121 | Валик |
Загрузка ...
|
|
| 64 | К151В-1107110 | Валик в сборе |
Загрузка ...
|
|
| 65 | К151-1107102 | Шайба |
Загрузка ...
|
|
| 66 | К151-1107111 | Валик |
Загрузка ...
|
|
| 67 | К151-1107129 | Кулачок с арматурой |
Загрузка ...
|
|
| 68 | К151-1107128 | Арматура |
Загрузка ...
|
|
| 69 | К151-1107117 | Втулка |
Загрузка ...
|
|
| 70 | 220052-П29 | Винт М4х12 |
Загрузка ...
|
|
| 71 | 900901-0 | Шайба 4 пружинная |
Загрузка ...
|
|
| 72 | К151-1107184 | Прокладка |
Загрузка ...
|
|
| 73 | 451610 | Заглушка |
Загрузка ...
|
|
| 74 | К151-1107169 | Вытеснитель |
Загрузка ...
|
|
| 75 | К151-1107168 | Вытеснитель |
Загрузка ...
|
|
| 76 | К151-1107160 | Клапан экономайзера в сборе |
Загрузка ...
|
|
| 77 | 220086-П29 | Винт М5х28 |
Загрузка ...
|
|
| 78 | К125ЛТ-1107062 | Проволока |
Загрузка ...
|
|
| 79 | К151-1107150 | Экономайзер в сборе |
Загрузка ...
|
|
| 80 | К131-1107116 | Пружина |
Загрузка ...
|
|
| 81 | К131-1107133 | Прокладка |
Загрузка ...
|
|
| 82 | К131-1107132 | Шайба |
Загрузка ...
|
|
| 83 | К131-1107121 | Прокладка |
Загрузка ...
|
|
| 84 | 250458-П29 | Гайка М3 |
Загрузка ...
|
|
| 85 | К131-1107131 | Диафрагма |
Загрузка ...
|
|
| 86 | К131-1107135 | Корпус клапана в сборе |
Загрузка ...
|
|
| 87 | К131-1107136 | Втулка |
Загрузка ...
|
|
| 88 | К131-1107137 | Корпус клапана |
Загрузка ...
|
|
| 89 | К151-1107162 | Крышка |
Загрузка ...
|
|
| 90 | 220056-П29 | Винт М4х20 |
Загрузка ...
|
|
| 91 | К151-1107227 | Винт |
Загрузка ...
|
|
| 92 | 004-006-14 | Кольцо |
Загрузка ...
|
|
| 93 | К151-1107158 | Прокладка |
Загрузка ...
|
|
| 94 | К151-1107151 | Корпус экономайзера |
Загрузка ...
|
|
| 95 | 451611 | Заглушка |
Загрузка ...
|
|
| 96 | К151-1107112 | Скоба |
Загрузка ...
|
|
| 97 | К36Г-1107203-Б | Жиклер |
Загрузка ...
|
|
| 98 | К151-1107165 | Шток в сборе |
Загрузка ...
|
|
| 99 | К151-1107166 | Шток клапана |
Загрузка ...
|
|
| 100 | К156-1107283 | Шайба |
Загрузка ...
|
|
| 101 | К151-1107167 | Шайба |
Загрузка ...
|
|
| 102 | К151-1107386 | Шайба |
Загрузка ...
|
|
| 103 | К151-1107156 | Пружина |
Загрузка ...
|
|
| 104 | К151-1107154 | Винт |
Загрузка ...
|
|
| 105 | К151Т-1107200 | Корпус поплавковой камеры в сборе |
Загрузка ...
|
|
| 106 | К151Т-1107201 | Корпус поплавковой камеры |
Загрузка ...
|
|
| 107 | 451305 | Прокладка |
Загрузка ...
|
|
| 108 | К127-1107206-11 | Пробка |
Загрузка ...
|
|
| 109 | К156-1107608 | Пружина |
Загрузка ...
|
|
| 110 | К150-1107290 | Диафрагма |
Загрузка ...
|
|
| 111 | К150-1107294 | Тарелка |
Загрузка ...
|
|
| 112 | К150-1107293 | Диафрагма |
Загрузка ...
|
|
| 113 | К150-1107292 | Чашка |
Загрузка ...
|
|
| 114 | К156-1107608 | Пружина |
Загрузка ...
|
|
| 115 | К150-1107291 | Колпачок |
Загрузка ...
|
|
| 215 | 900901-0 | Шайба 4 пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
