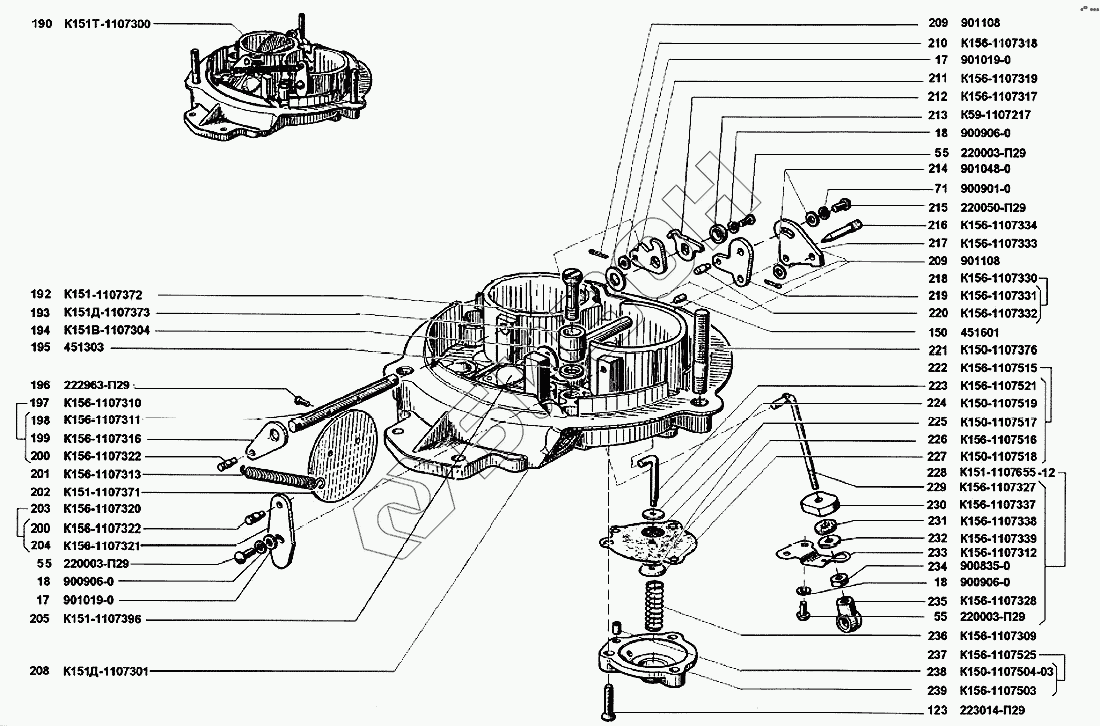

Графический каталог запасных частей к технике: УМЗ-4215. Карбюратор К151Т
17
17
18
18
18
55
55
55
71
123
150
190
192
193
194
195
196
197
198
199
200
200
201
202
203
204
205
208
209
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17 | 901019-0 | Шайба 3,1х0,5 |
Загрузка ...
|
|
| 17 | 901019-0 | Шайба 3,1х0,5 |
Загрузка ...
|
|
| 18 | 900906-0 | Шайба 3 пружинная |
Загрузка ...
|
|
| 18 | 900906-0 | Шайба 3 пружинная |
Загрузка ...
|
|
| 18 | 900906-0 | Шайба 3 пружинная |
Загрузка ...
|
|
| 55 | 220003-П29 | Винт М3х8 |
Загрузка ...
|
|
| 55 | 220003-П29 | Винт М3х8 |
Загрузка ...
|
|
| 55 | 220003-П29 | Винт М3х8 |
Загрузка ...
|
|
| 71 | 900901-0 | Шайба 4 пружинная |
Загрузка ...
|
|
| 123 | 223014-П29 | Винт М4х14 |
Загрузка ...
|
|
| 150 | 451601 | Заглушка |
Загрузка ...
|
|
| 190 | К151Т-1107300 | Крышка карбюратора в сборе |
Загрузка ...
|
|
| 192 | К151-1107372 | Винт эконостата |
Загрузка ...
|
|
| 193 | К151Д-1107373 | Распылитель эконостата |
Загрузка ...
|
|
| 194 | К151В-1107304 | Шайба упорная |
Загрузка ...
|
|
| 195 | 451303 | Прокладка |
Загрузка ...
|
|
| 196 | 222963-П29 | Винт М3х8 |
Загрузка ...
|
|
| 197 | К156-1107310 | Ось воздушной заслонки в сборе |
Загрузка ...
|
|
| 198 | К156-1107311 | Ось воздушной заслонки |
Загрузка ...
|
|
| 199 | К156-1107316 | Рычаг |
Загрузка ...
|
|
| 200 | К156-1107322 | Поводок |
Загрузка ...
|
|
| 200 | К156-1107322 | Поводок |
Загрузка ...
|
|
| 201 | К156-1107313 | Пружина |
Загрузка ...
|
|
| 202 | К151-1107371 | Заслонка воздушная |
Загрузка ...
|
|
| 203 | К156-1107320 | Рычаг в сборе |
Загрузка ...
|
|
| 204 | К156-1107321 | Рычаг |
Загрузка ...
|
|
| 205 | К151-1107396 | Крышка |
Загрузка ...
|
|
| 208 | К151В-1107301 | Крышка карбюратора |
Загрузка ...
|
|
| 209 | 901108 | Шплинт 1х8 |
Загрузка ...
|
|
| 209 | 901108 | Шплинт 1х8 |
Загрузка ...
|
|
| 210 | К156-1107318 | Шайба |
Загрузка ...
|
|
| 211 | К156-1107319 | Рычаг |
Загрузка ...
|
|
| 212 | К156-1107317 | Рычаг |
Загрузка ...
|
|
| 213 | К59-1107217 | Шайба |
Загрузка ...
|
|
| 214 | 901048-0 | Шайба 4,2х0.5 |
Загрузка ...
|
|
| 215 | 220050-П29 | Винт М4х8 |
Загрузка ...
|
|
| 216 | К156-1107334 | Штифт |
Загрузка ...
|
|
| 217 | К156-1107333 | Рычаг |
Загрузка ...
|
|
| 218 | К156-1107330 | Рычаг в сборе |
Загрузка ...
|
|
| 219 | К156-1107331 | Рычаг |
Загрузка ...
|
|
| 220 | К156-1107332 | Штифт |
Загрузка ...
|
|
| 221 | К150-1107376 | Шпилька |
Загрузка ...
|
|
| 222 | К156-1107515 | Диафрагма в сборе |
Загрузка ...
|
|
| 223 | К156-1107521 | Тяга |
Загрузка ...
|
|
| 224 | К150-1107519 | Шайба диафрагмы пускового устройства |
Загрузка ...
|
|
| 225 | К150-1107517 | Шайба диафрагмы пускового устройства |
Загрузка ...
|
|
| 226 | К156-1107516 | Диафрагма |
Загрузка ...
|
|
| 227 | К150-1107518 | Шайба специальная диафрагмы |
Загрузка ...
|
|
| 228 | К151-1107655-12 | Тяга в сборе |
Загрузка ...
|
|
| 229 | К156-1107327 | Тяга |
Загрузка ...
|
|
| 230 | К156-1107337 | Тарелка |
Загрузка ...
|
|
| 231 | К156-1107338 | Шайба |
Загрузка ...
|
|
| 232 | К156-1107339 | Шайба |
Загрузка ...
|
|
| 233 | К156-1107312 | Пружина |
Загрузка ...
|
|
| 234 | 900835-0 | Гайка М3 |
Загрузка ...
|
|
| 235 | К156-1107328 | Хомут |
Загрузка ...
|
|
| 236 | К156-1107309 | Пружина |
Загрузка ...
|
|
| 237 | К156-1107525 | Крышка в сборе |
Загрузка ...
|
|
| 238 | К150-1107504-03 | Жиклер |
Загрузка ...
|
|
| 239 | К156-1107503 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
