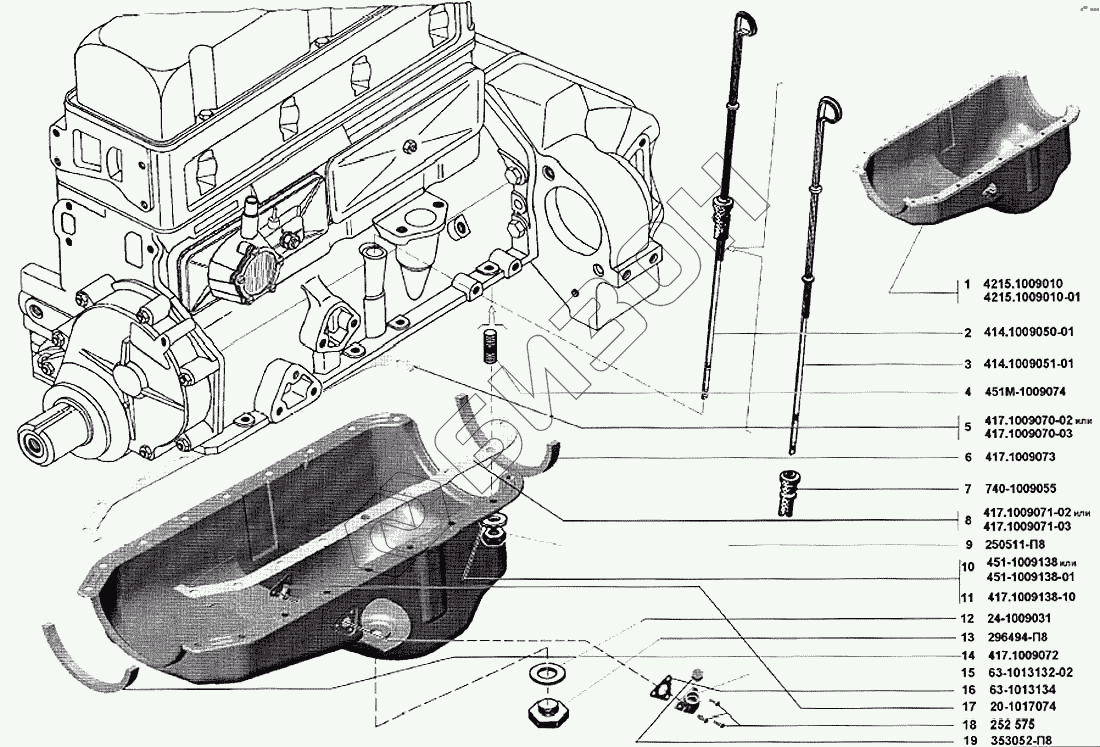

Графический каталог запасных частей к технике: УМЗ-4215. Картер масляный
1
1
2
3
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4215.1009010 | Картер масляный в сборе |
Загрузка ...
|
|
| 1 | 4215.1009010 | Картер масляный в сборе |
Загрузка ...
|
|
| 2 | 414.1009050-01 | Указатель уровня масла в сборе |
Загрузка ...
|
|
| 3 | 414.1009051-01 | Указатель уровня масла |
Загрузка ...
|
|
| 4 | 451М-1009074 | Шпилька М8х1х15 |
Загрузка ...
|
|
| 5 | 417.1009070-02 | Прокладка масляного картера правая |
Загрузка ...
|
|
| 5 | 417.1009070-02 | Прокладка масляного картера правая |
Загрузка ...
|
|
| 6 | 417.1009073 | Прокладка масляного картера задняя |
Загрузка ...
|
|
| 7 | 740.1009055 | Уплотнитель указателя |
Загрузка ...
|
|
| 8 | 417.1009071-02 | Прокладка масляного картера левая |
Загрузка ...
|
|
| 8 | 417.1009071-02 | Прокладка масляного картера левая |
Загрузка ...
|
|
| 9 | 250511-П8 | Гайка М8х1 |
Загрузка ...
|
|
| 10 | 451-1009138 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 10 | 451-1009138-01 | Шайба 8,5 специальная |
Загрузка ...
|
|
| 11 | 417.1009138-10 | Шайба (устанавливается по краям картера) |
Загрузка ...
|
|
| 12 | 24-1009031 | Прокладка |
Загрузка ...
|
|
| 13 | 296494-П8 | Пробка М18х1,5 специальная |
Загрузка ...
|
|
| 14 | 417.1009072 | Прокладка масляного картера передняя |
Загрузка ...
|
|
| 15 | 63-1013132-02 | Патрубок сливной масляного радиатора |
Загрузка ...
|
|
| 16 | 63-1013134 | Прокладка сливного патрубка масляного радиатора |
Загрузка ...
|
|
| 17 | 20-1017074 | Козырек стока масла из фильтра тонкой очистки |
Загрузка ...
|
|
| 18 | 252575 | Заклепка 4х14 |
Загрузка ...
|
|
| 19 | 353052-П8 | Пробка К1/4" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
