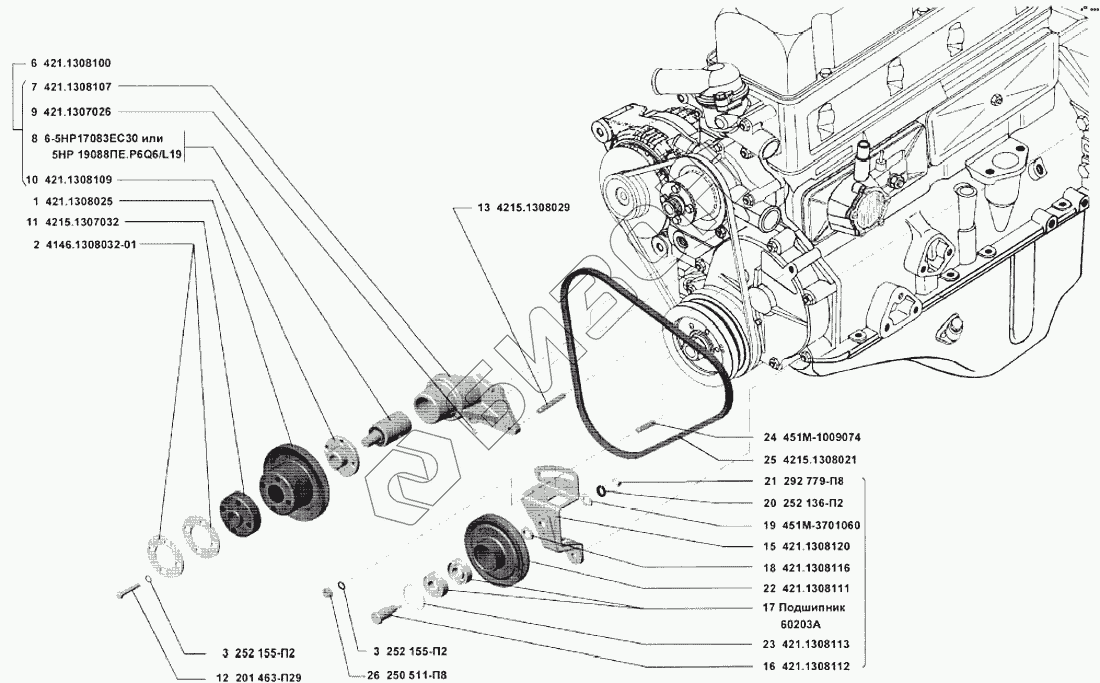

Графический каталог запасных частей к технике: УМЗ-4215. Привод водяного насоса
1
2
3
3
6
7
8
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 421.1308025 | Шкив водяного насоса |
Загрузка ...
|
|
| 2 | 4146.1308032-01 | Шайба вентилятора |
Загрузка ...
|
|
| 3 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 3 | 252155-П2 | Шайба 8Л пружинная |
Загрузка ...
|
|
| 6 | 421.1308100 | Ступица шкива вентилятора |
Загрузка ...
|
|
| 7 | 421.1308107 | Фланец упорный |
Загрузка ...
|
|
| 8 | 5НР19088ПЕ.6Q6/L19 | Подшипник качения |
Загрузка ...
|
|
| 8 | 6-5НР17124ЕС30 | Подшипник шарико-роликовый радиальный |
Загрузка ...
|
|
| 9 | 421.1307026 | Фиксатор подшипника водяного насоса |
Загрузка ...
|
|
| 10 | 421.1308109 | Втулка |
Загрузка ...
|
|
| 11 | 421.1307032-03 | Крыльчатка насоса в сборе |
Загрузка ...
|
|
| 12 | 201463-П29 | Болт М8х38 |
Загрузка ...
|
|
| 13 | 4215.1308029 | Шкив привода вентилятора в сборе |
Загрузка ...
|
|
| 15 | 421.1308120 | Опора натяжная |
Загрузка ...
|
|
| 16 | 421.1308112 | Ролик |
Загрузка ...
|
|
| 17 | 60203-А | Подшипник |
Загрузка ...
|
|
| 18 | 421.1308116 | Ось шкива |
Загрузка ...
|
|
| 19 | 451М-3701060 | Шайба 10,5 |
Загрузка ...
|
|
| 20 | 252136-П2 | Шайба 10 ОТ пружинная |
Загрузка ...
|
|
| 21 | 292779-П8 | Гайка М10х1 |
Загрузка ...
|
|
| 22 | 421.1308111 | Шкив |
Загрузка ...
|
|
| 23 | 421.1308113 | Ползун |
Загрузка ...
|
|
| 24 | 451М-1009074 | Шпилька М8х1х15 |
Загрузка ...
|
|
| 25 | 4215.1308021 | Ремень |
Загрузка ...
|
|
| 26 | 250511-П8 | Гайка М8х1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
