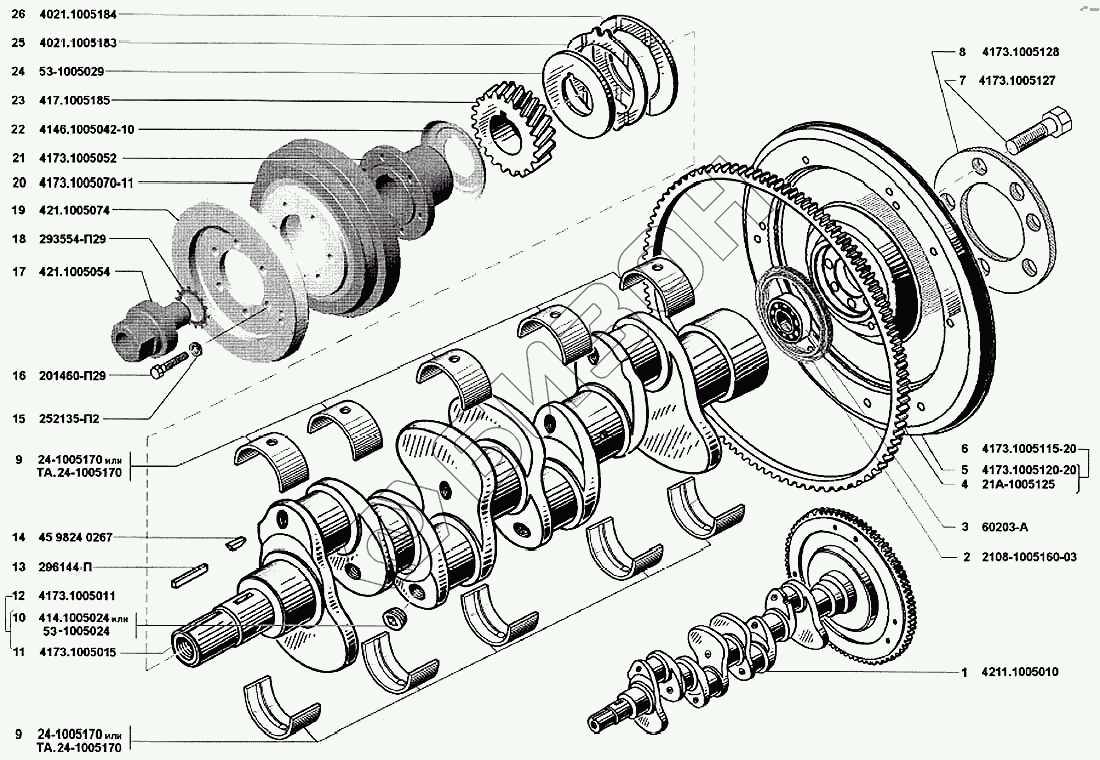

Графический каталог запасных частей к технике: УМЗ-4215. Вал коленчатый и маховик
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ВК-24-1000102-ИР | ВК-24-1000102-ИР | Комплект вкладышей коренных подшипников D 62,75 |
Загрузка ...
|
|
| ВК-24-1000102-КР | ВК-24-1000102-КР | Комплект вкладышей коренных подшипников D 62,50 |
Загрузка ...
|
|
| ВК-24-1000102 | ВК-24-1000102 | Комплект вкладышей коренных подшипников D 64,00 |
Загрузка ...
|
|
| ВК-24-1000102-БР | ВК-24-1000102-БР | Комплект вкладышей коренных подшипников D 63,95 |
Загрузка ...
|
|
| ВК-24-1000102-ВР | ВК-24-1000102-ВР | Комплект вкладышей коренных подшипников D 63,75 |
Загрузка ...
|
|
| ВК-24-1000102-ДР | ВК-24-1000102-ДР | Комплект вкладышей коренных подшипников D 63,50 |
Загрузка ...
|
|
| ВК-24-1000102-ЕР | ВК-24-1000102-ЕР | Комплект вкладышей коренных подшипников D 63,25 |
Загрузка ...
|
|
| ВК-24-1000102-ЖР | ВК-24-1000102-ЖР | Комплект вкладышей коренных подшипников D 63,00 |
Загрузка ...
|
|
| 1 | 4211.1005010 | Вал коленчатый и маховик в сборе |
Загрузка ...
|
|
| 2 | 2108-1005160-03 | Сальник коленчатого вала задний с пружиной в сборе |
Загрузка ...
|
|
| 3 | 60203-А | Подшипник |
Загрузка ...
|
|
| 4 | 21А-1005125 | Обод зубчатый маховика |
Загрузка ...
|
|
| 5 | 4173.1005120-20 | Маховик |
Загрузка ...
|
|
| 6 | 4173.1005115-20 | Маховик в сборе |
Загрузка ...
|
|
| 7 | 4173.1005127 | Болт самоблокирующийся крепления маховика |
Загрузка ...
|
|
| 8 | 4173.1005128 | Шайба болтов крепления маховика |
Загрузка ...
|
|
| 9 | 24-1005170 | Вкладыш коренного подшипника D 64,00 |
Загрузка ...
|
|
| 9 | ТА.24-1005170 | Вкладыш коренного подшипника D 64,00 |
Загрузка ...
|
|
| 10 | 414.1005024 | Пробка-заглушка |
Загрузка ...
|
|
| 10 | 53-1005024 | Пробка - заглушка |
Загрузка ...
|
|
| 11 | 4173.1005015 | Вал коленчатый |
Загрузка ...
|
|
| 12 | 4173.1005011 | Вал коленчатый в сборе |
Загрузка ...
|
|
| 13 | 296144-П | Шпонка призматическая |
Загрузка ...
|
|
| 14 | 45 9824 0267 | Шпонка 6х10 сегментная |
Загрузка ...
|
|
| 15 | 252135-П2 | Шайба 8Т пружинная |
Загрузка ...
|
|
| 16 | 201460-П29 | Болт М8-6gх30 |
Загрузка ...
|
|
| 17 | 421.1005054 | Болт коленчатого вала |
Загрузка ...
|
|
| 18 | 293554-П29 | Шайба 28 пружинная зубчатая с наружными зубьями |
Загрузка ...
|
|
| 19 | 421.1005074 | Шкив привода вентилятора |
Загрузка ...
|
|
| 20 | 4173.1005070-11 | Демпфер коленчатого вала в сборе |
Загрузка ...
|
|
| 21 | 4173.1005052 | Ступица шкива коленчатого вала |
Загрузка ...
|
|
| 22 | 4146.1005042-10 | Маслоотражатель коленчатого вала |
Загрузка ...
|
|
| 23 | 417.1005185 | Шестерня коленчатого вала |
Загрузка ...
|
|
| 24 | 53-1005029 | Шайба упорная коленчатого вала |
Загрузка ...
|
|
| 25 | 4021.1005183 | Шайба упорного подшипника коленчатого вала передняя |
Загрузка ...
|
|
| 26 | 4021.1005184 | Шайба упорного подшипника коленчатого вала задняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
