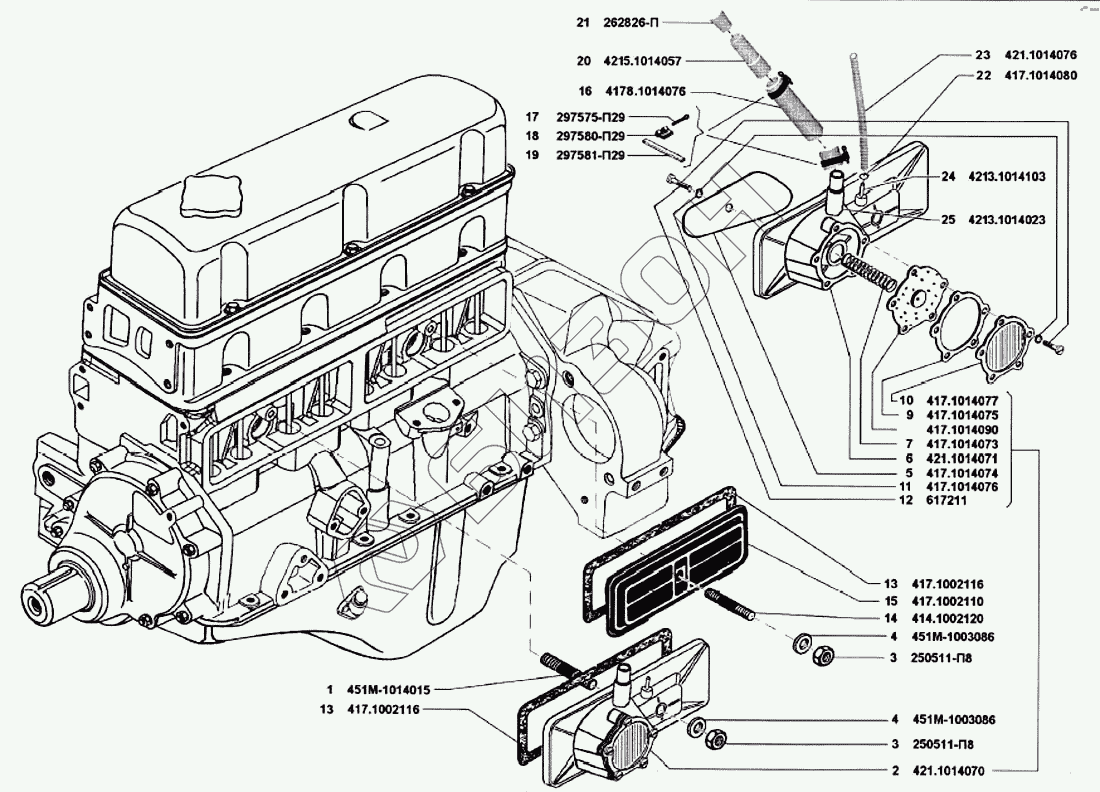

Графический каталог запасных частей к технике: УМЗ-4215. Вентиляция картера
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 451М-1014015 | Шпилька специальная |
Загрузка ...
|
|
| 2 | 421.1014070 | Регулятор разрежения в сборе |
Загрузка ...
|
|
| 3 | 250511-П8 | Гайка М8х1 |
Загрузка ...
|
|
| 4 | 451М-1003086 | Шайба 8,5 |
Загрузка ...
|
|
| 5 | 451М-1011051-10 | Пластина |
Загрузка ...
|
|
| 6 | 421.1014071 | Корпус |
Загрузка ...
|
|
| 7 | 417.1014073 | Пружина |
Загрузка ...
|
|
| 8 | 417.1014090 | Диафрагма |
Загрузка ...
|
|
| 9 | 417.1014075 | Прокладка |
Загрузка ...
|
|
| 10 | 417.1014077 | Крышка |
Загрузка ...
|
|
| 11 | 417.1014076 | Шайба стопорная |
Загрузка ...
|
|
| 12 | 617211 | Винт М5х4 |
Загрузка ...
|
|
| 13 | 417.1002116 | Прокладка крышки клапанной коробки |
Загрузка ...
|
|
| 14 | 414.1002120 | Шпилька М8х1х47 |
Загрузка ...
|
|
| 15 | 417.1002110 | Крышка коробки толкателей |
Загрузка ...
|
|
| 16 | 4178.1014076 | Шланг вытяжной вентиляции масляного картера |
Загрузка ...
|
|
| 17 | 297575-П29 | Шплинт стяжной хомутиков для шлангов |
Загрузка ...
|
|
| 18 | 297580-П29 | Пряжка хомутика для шланга |
Загрузка ...
|
|
| 19 | 297581-П29 | Лента стяжная хомутиков для шлангов |
Загрузка ...
|
|
| 20 | 4215.1014057 | Трубка вытяжная вентиляции масляного картера |
Загрузка ...
|
|
| 21 | 262826-П | Пробка D 18 трубки регулятора разрежения |
Загрузка ...
|
|
| 22 | 417.1014080 | Зажим |
Загрузка ...
|
|
| 23 | 4178.1014076 | Шланг вытяжной вентиляции масляного картера |
Загрузка ...
|
|
| 24 | 4213.1014103 | Штуцер |
Загрузка ...
|
|
| 25 | 4213.1014023 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
